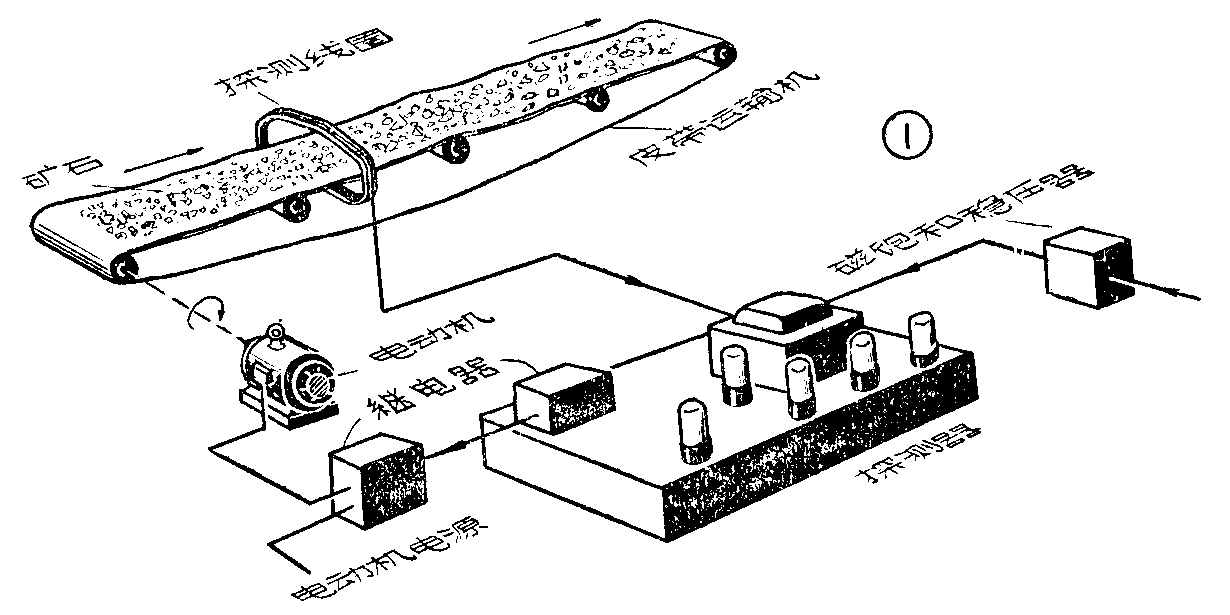

矿石冶炼以前，需要用矿石破碎机破碎。如果原矿石里混有铁块，会引起破碎机故障，甚至损坏破碎机。如采用金属探测器，就可减少或避免这种事故。金属探测器的大体布置如图1。矿石进入破碎机前，在皮带运输机上的探测线圈能自动探出混在矿石里的铁块的位置，同时使皮带运输机自动停车。在金属块未取出之前，即使再次起动运输机，皮带也不会送料前进。这是因为皮带有一定坡度，停车后因皮带上有料，要倒退一个距离，即使再起动，金属块走到线圈下时，又会指挥自动停车。

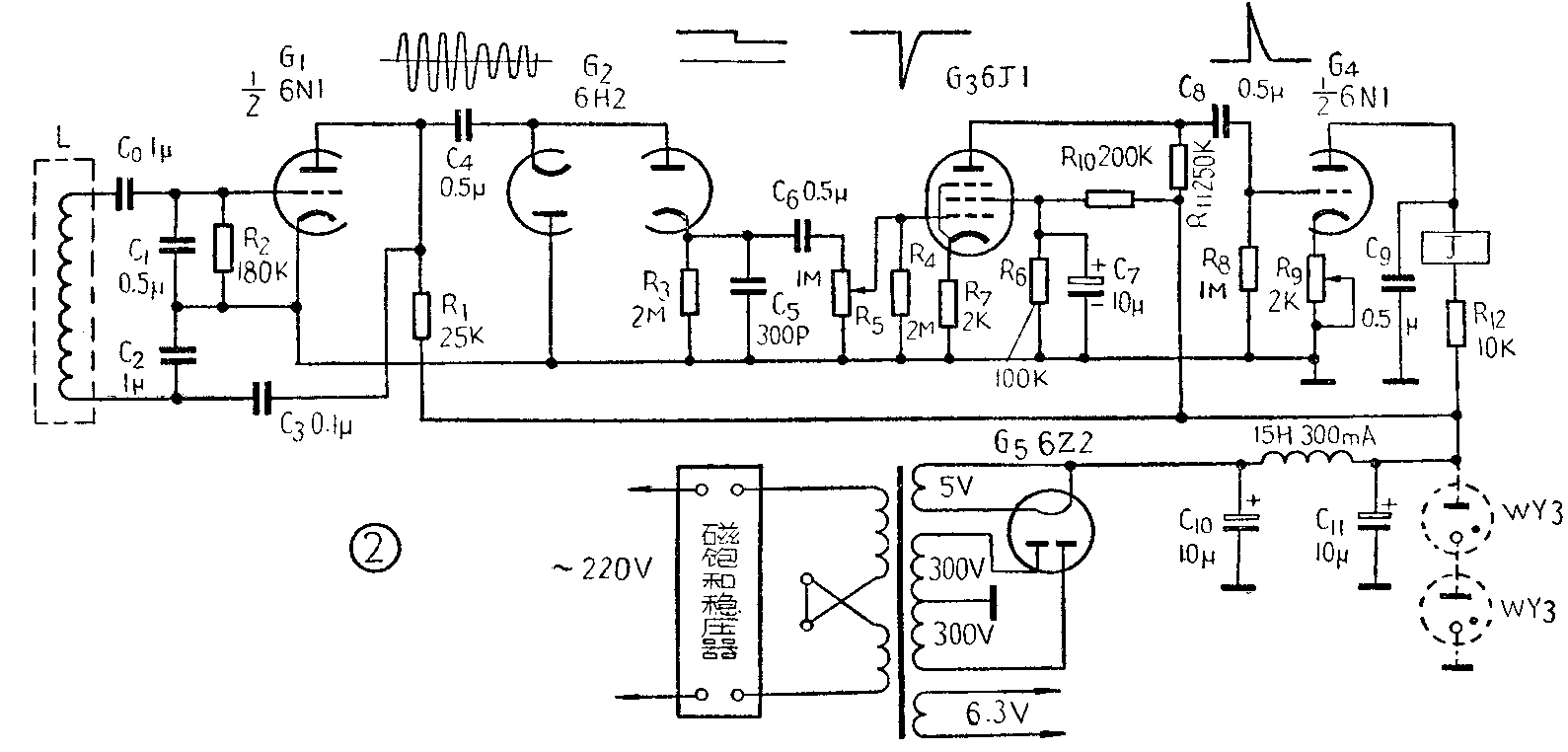

探测器的电路如图2所示。G\(_{1}\)（\(\frac{1}{2}\)6N1）是振荡管，探测线圈L用作振荡器槽路的电感。双二极管6H2（G2）与电容C\(_{4}\)、C5，电阻R\(_{3}\)组成半波倍压整流电路。电容C6及电位器R\(_{5}\)组成微分电路。G3（6J1）用作电压放大，G\(_{4}\)（1;26N1）用作输出放大，这两级是用阻容耦合联系起来的。调节电位器R5及R\(_{9}\)可控制G4的屏流，使继电器J作相应的动作。
振荡回路的电感元件是一个套在皮带运输机上的线圈，矿石流从线圈孔中通过。振荡器的振荡频率基本上等于振荡回路的自然振荡频率，它与线圈电感量的平方根成反比。当磁性金属（如铁块）引入线圈孔时，将引起电感增加，频率降低，从而使振荡电路的参数发生变化，振荡回路中的所需能量增加，振荡的幅度减小。为了维持较小的等幅振荡，振荡器的输出电压就会突然降低。这一输出电压经半波倍压整流后，加在微分电路上，形成脉冲信号，输入放大器，驱动继电器，指挥运输机停车，以免拣出金属块。
在没有铁块混入矿石的正常情况下，微分电路没有脉冲输出，G\(_{4}\)的栅压不改变，故屏流亦不变，继电器不动作。当铁块进入线圈时，振荡器的输出电压突然降低，给输出管栅极加一正脉冲电压，使继电器动作。
这里应该特别提出的是：运输机皮带接口必须改用胶接，不能用皮带卡子，否则会引起误动作。

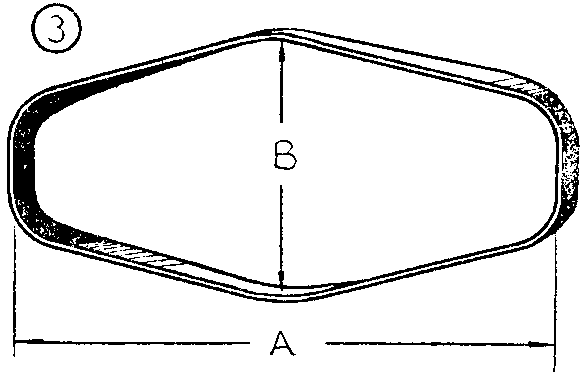

探测线圈L是要套在皮带上的，所以它的尺寸和所用皮带宽度有关系，其形状如图3是一椭圆形线圈。所用皮带的宽为一米时，A=1.2米，B=35厘米，用7股0.5毫米纱包线绕200匝。皮带宽度为80厘米时，A=90厘米，B=300厘米，用5股0.5毫米纱包线绕220圈。
电源变压器可用市售6灯收音机的电源变压器，扼流圈可用市售15H300mA的一种。继电器为2000Ω高灵敏继电器。
探测器的动作可靠与否，与电源电压是否稳定很有关系，因而最好使用磁饱和稳压器稳压，用稳压管稳压也可以。
使用探测器时，操作人员每天上班前须试一试是否工作正常，并利用休息或操作中需要停车的机会来校验是否正常。（张新民）
