在使用电子管较少的普及型电子管收音机中，提高整机的灵敏度是一个重要问题，因此在设计中必须尽量提高每一级的增益。在设计低频功率放大输出级时，同样要考虑到这一点。但是在考虑提高增益的同时，还必须注意满足非线性失真的要求。输出功率一般要求为500mw，用电子管6P1时是比较容易满足的，且有不少的富余量。但是非线性失真系数，如果设计不当，就不容易满足要求。

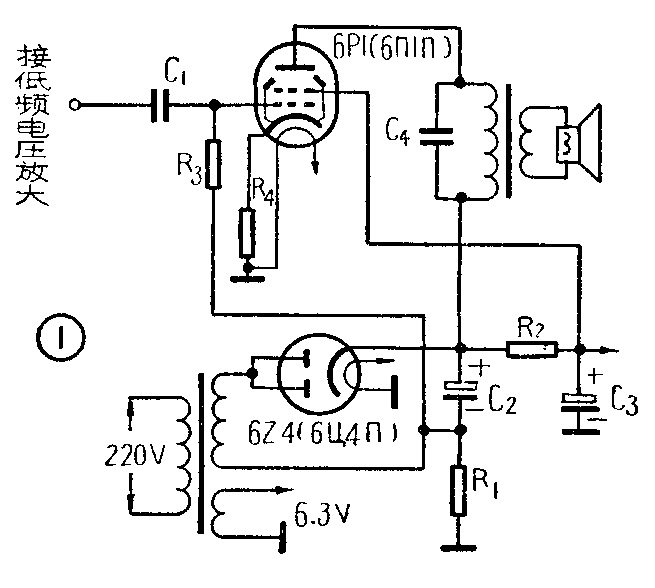

图1所示的电路是一种适用于普及型收音机的低频功率放大级电路。电子管用6P1。经6Z4整流后的直流电压加到6P1的屏极，经R\(_{2}\)、C3滤波后的直流电压再分别加给6P1帘栅极及其他管的屏极。6P1的栅偏压E\(_{g}\)由两部分组成：一部分是6P1阴极电流在R4上所产生的压降，另一部分是所有电子管的全部阴极电流在R\(_{1}\)上产生的压降。即:
E\(_{g}\)=IK(\(_{6}\)P1)×R\(_{4}\)+IP1
运用这种电路的优点是：
1．可以得到较大的栅偏压值，满足电子管工作点的要求：6P1栅偏压一般要求为（8～12）伏，若单独由R\(_{4}\)IK（\(_{6}\)P1）产生时，要求电阻R\(_{4}\)值较大，约（200～300）欧姆，使由R4产生的电流负反馈过强，致使整机灵敏度下降较多。如R\(_{4}\)两端并入旁路电容，用自给偏压的形式，那么，又不能得到电流负反馈，起不到改善非线性谐波失真的作用。采用图1所示的电路，可以两者兼顾，即灵敏度损失不多，音质又得到改善。在普及型收音机中R4为（50～100）欧姆，R\(_{1}\)为（100～150）欧姆较为适合。

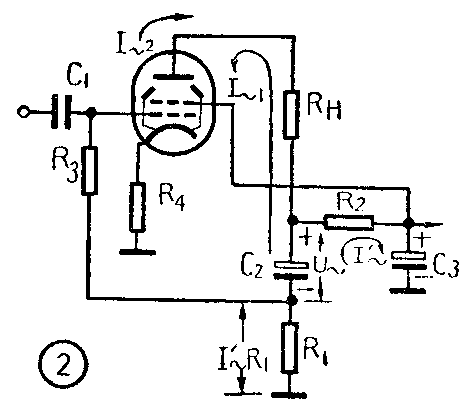

2．可以改善交流声：经整流管输出的直流电压，加于6P1屏极，其中含有较多的交流成分，约（5～10）伏，使整机交流声增大。采用图1电路，可以起到抑制交流声的作用。图2是图1的简化电路，用以说明R\(_{1}\)如何起到减低交流声的作用。整流管输出的交流声电压U～（即C\(_{2}\)两端的交流50赫电压），在6P1屏极RH（等效负载）、Ri（6P1内阻）、R\(_{4}\)、R1构成的回路中，产生电流I\(_{～l}\)（这个电流已经把R4、R\(_{1}\)的负反馈作用考虑在内）。U～在回路R\(_{2}\)、C3、R\(_{1}\)中，产生电流I′～，I′\(_{～}\)在R1上产生的交流压降I′\(_{～}\)R1通过R\(_{3}\)加到6P1栅极，并经放大，在6P1屏极回路中产生与I～l相反方向的电流I\(_{～2}\)。所以6P1屏极回路中总交流声电流I～=I\(_{～1}\)-I～2。当R\(_{1}\)选择适当时，可使6P1屏极回路中交流声电流I～很小，整机交流声指标得到改善。（张显光）
