高压乙电，是无线电实验所不可少的。常用的乙电池，体积重、价格贵、寿命短。在有交流电源的地方，如能装置一具简单的整流器，代替乙电池，进行实验就方便得多了。下面介绍这种代乙电的安装法。
电路如图1，B为变压器，电子管6Z4（6Ц4П）担任半波整流，脉动电流经过电阻R\(_{1}\)、R2、R\(_{3}\)和电容器C1、C\(_{2}\)、C3所组成的滤波器滤波后，变成很平稳的直流电。为了取得几种高低不同的电压，三只电阻是采取串连抽头进行降压，用香蕉插子K\(_{2}\)在插座1、2、3上变换。变压器次级6.3伏供给整流管灯丝和外部灯丝需要。

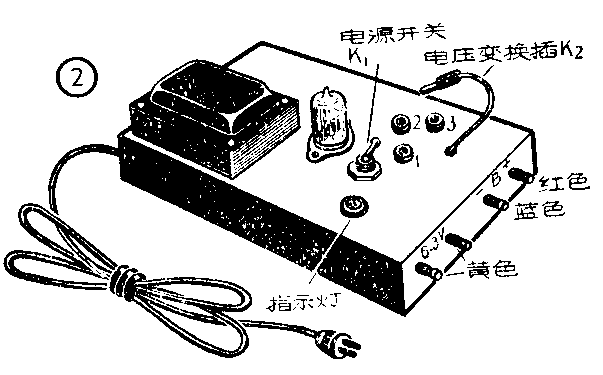

变压器可用三灯或五灯电源变压器，输入电压220伏，次级高压在180伏～250伏、低压6.3伏的都可以。电容器和电阻数值如图中所示。整流器的直流输出电压大小与变压器次级电压、R\(_{1}\)～R3数值以及负载电流大小都有关系。当变压器次级电压为180伏时，R\(_{3}\)可用50K。这时第1档直流输出电压约在50伏左右，可用于直流一二灯机；第2档输出电压在100伏左右，可用于直流三四灯机；第3档则用于交流收音机。如变压器次级电压是250伏的，则R3应采用100K的。全部零件装法如图2。 (戴铁汉)
