半导体机中周线圈的改制

业余制作超外差式半导体机，除半导体管外，最贵的元件要算一套售品中频变压器和振荡线圈了。如果收音机无需使用体积很小的元件，这套线圈可以利用电子管机元件改制，费用可以大大节省。下面介绍的改制方法是经过实验的，实际用以装成过两部使用不同型号变频管的收音机，效果都很好，成本不及售品的十分之一。今特提出来供爱好者们参考。

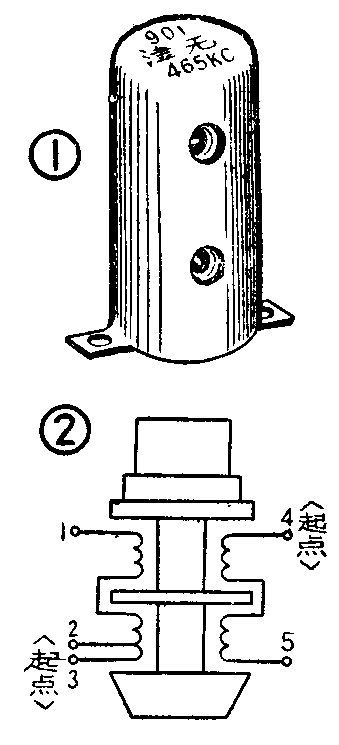

这套线圈包括三只中频变压器和一只中波波段振荡线圈，用“津无901”型中频变压器（图1）的磁芯骨架改制。这种中频变压器目前市场很容易买到，售价低廉，购买两只便可改制上述线圈全套，方法如下：

振荡线圈中的回路线圈（图2中的1～3），用0.06毫米（46号）漆包线四股绞合起来绕制。反馈线圈（图2中的4～5）用0.09毫米（43号）漆包线单股绕制。三只中频变压器的初级和次级用线均为0.09毫米漆包线。各线圈圈数如附表，均按图2所示乱绕，先绕初级，后绕次级。中频变压器的初级谐振电容配用200微微法固定电容器（901型原用120微微法的拆下不用）。如果用线没有相当号数的新漆包线，也可将原线圈上的旧线拆下重绕。

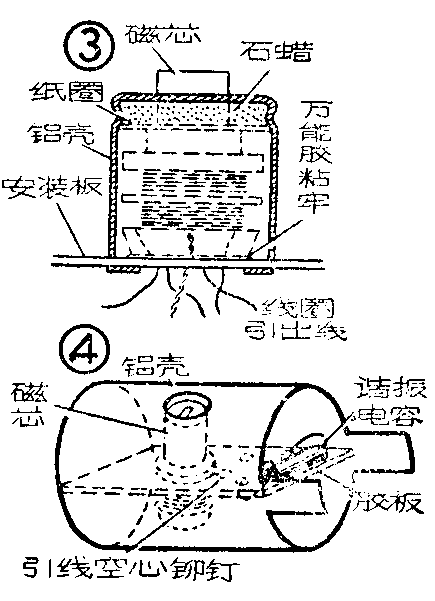

这套线圈的外壳，可以根据收音机的体积做成为小型或超小型的。小型的用废电解电容器铝壳改制（图4），回路谐振电容可以放在壳内。超小型的用废日光灯起动器（别火）的铝壳制作（图3），这时回路谐振电容就要放在壳外了。

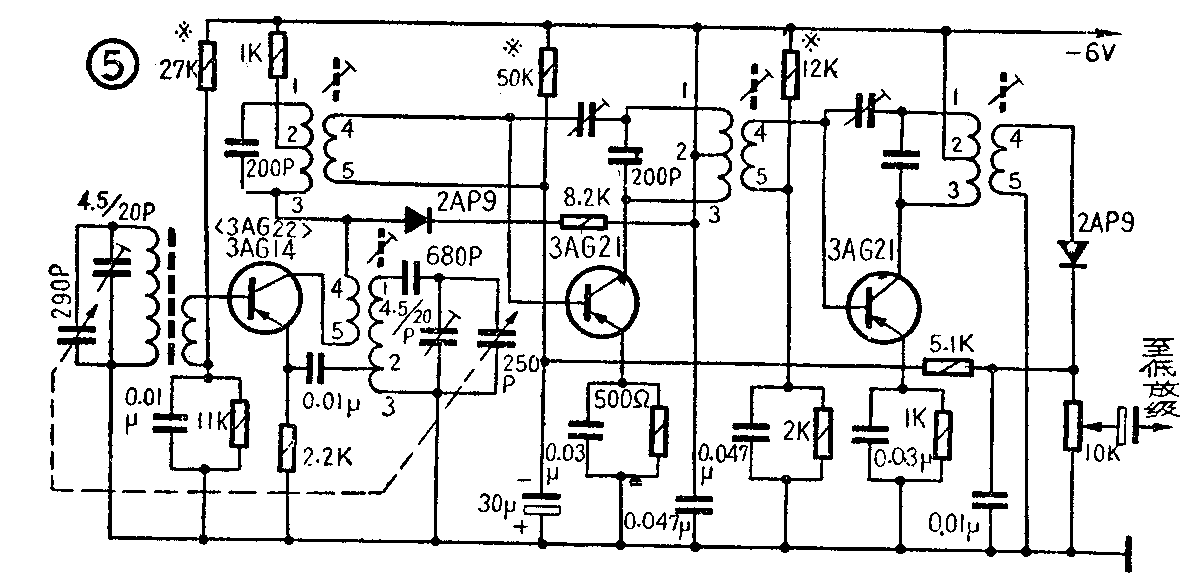

改制线圈的实际应用电路如图5，装用时外壳必须妥善接地（电源正极），各级半导体管的工作点电流如附表所列。（史振藩）
