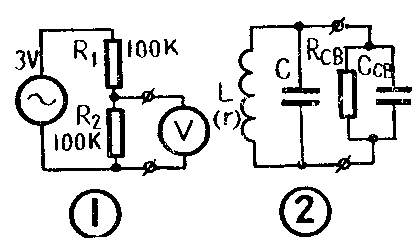

测量电压要用直流或交流电压表，这是大家所熟悉的。在爱好者和无线电小组业余实验活动中，我们经常接触的是磁电式或电磁式电压表。这类电压表一般内阻不高，测量结果不精确，而且测量交流电压时，输入电容很大，对于频率较高的电压就不能应用了。这些缺点在某些情况下是严重的，例如图1，电路两端电压为3伏，现在我们要测量其中电阻R\(_{2}\)上的电压。从图上可以看出，R1和R\(_{2}\)各为100千欧，串联成为一个等值分压器。所以不待测量，也可知道R2两端电压应为1.5伏。可是假如我们所用的电压表内阻为100千欧，那么测量的结果却是1伏。因为在测量时，电表的内阻与R\(_{2}\)成并联，使电路成为R1相当于和一只50千欧电阻串联，所以R\(_{2}\)上的电压就从1.5伏降为1伏了。由此可见，测量结果不仅读数有很大的误差，而且还影响了被测电路的工作状态。又如图2，在这个LC并联谐振回路中，我们要测量它的高频电压，其中RCB代表测量电表的输入电阻，C\(_{CB}\)代表电表的输入电容。按照谐振电路原理，并联在回路两端的电阻r＇会对回路引入衰减，衰减量的大小为
r＇=\(\frac{（ωL）}{^{2}}\)R\(_{CB}\)，
从而可以看出，R\(_{CB}\)愈小，引入衰减量r＇就愈大。又按谐振电路原理，回路的有效Q值为
Q\(_{有效}\)=\(\frac{ωL}{r+r＇}\)，
r＇值愈大，有效Q值愈低，r＇为甚大时，Q则变为很小，此时谐振电路就被R\(_{CB}\)短路，量得的高频电压没有什么意义。再从输入电容CCB来看，它对电路的影响更为明显。从图2可见，测量时C\(_{CB}\)直接与回路电容C并联，相加后改变了回路的谐振频率，即产生了失谐。CCB愈大，失谐愈严重。在回路失谐的情况下，测得的高频电压值当然也就没有意义了。
由于以上缺点，所以在许多无线电测量工作中，特别是对某些高频交流电路的测量，必须使用电子管式的电压表。这种电压表的种类很多：有测直流的，有测交流的。交流电压表中又有低频、视频和超高频之分。根据量测电压范围不同，它们又分为伏特表、毫伏表、微伏表等。另外，除了经常用到的测量正弦电压有效值的有效值电压表之外，还有用来量测脉冲电压幅度的峰值电压表。也还有用外差接收机的原理构成的所谓外差微伏表。它可以从杂乱的电压中选择出某一频率的电压值，譬如用它量测电视机高频头输出的中频电压值，检查振荡器的基波和谐波幅度等等。

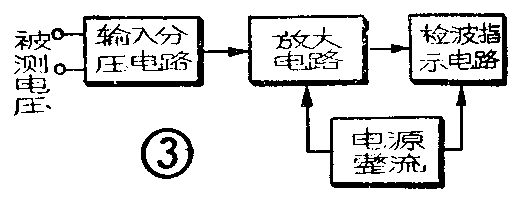

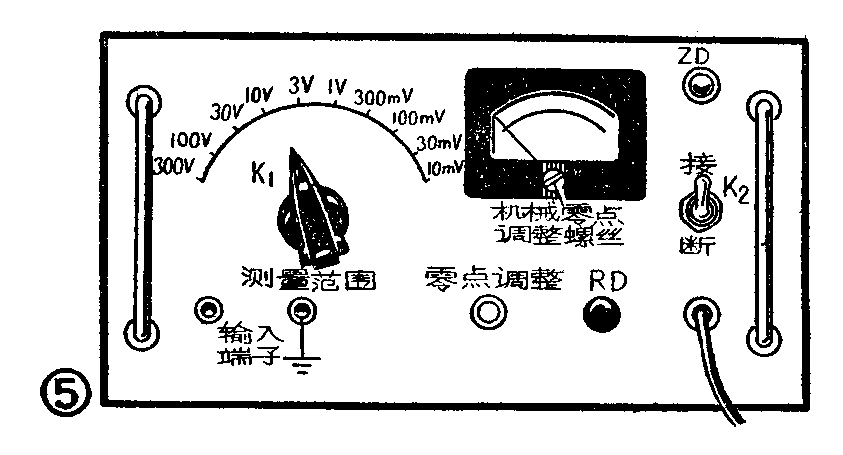

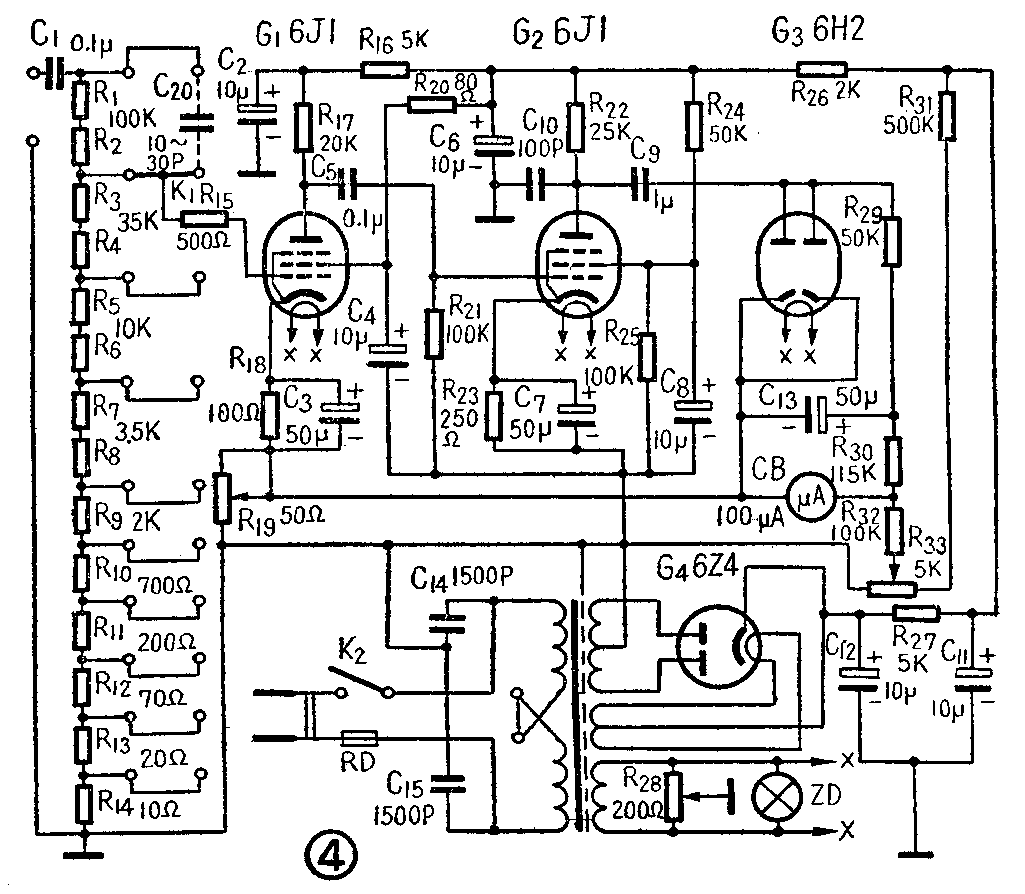

简单的电子管电压表，基本结构是一只包括一级或多极电压放大电路的宽频带电压放大器，它的输入端接有由不同的电容和电阻构成的输入分压电路，输出端接有检波指示器，其方框图如图3。这里以国产GB—2型电子管毫伏表为例，介绍这类电压表的使用要点。GB—2型电子管毫伏表是一种最通用的低频电压表，其电路结构如图4，面板布置如图5。它适用于测量自50赫至50千赫小功率正弦形交流电压的有效值，共分10档，即10毫伏、30毫伏、100毫伏、300毫伏、1伏、3伏、10伏、30伏、100伏、300伏。每档的示度便是电表满度时的读数。其输入阻抗大于150千欧，输入电容不大于100微微法。
下面扼要谈谈使用方法：
1．使用前的准备工作，注意电表应与地面成垂直放置，并调整表头上机械零点调整螺丝，使指针指示为零。仪器不可仰起或倾斜放置，以免增 大读数误差。还应将毫伏表的外壳或 接地端子与大地接通。在实验室没有专用地线（一般是用一块铜皮埋入地下，由导线引出作为专用地线）的情况下，可接交流电源线三线插头的中线，或接在水暖管道上。良好接地可以免除人体电位或其他仪表引起寄生耦合，影响读数精度。接中线时应当用试电笔测试判断准确，不要接到火线上。
2．接通电源应等待15～20分钟后再使用，使表内电子管充分预热到达稳定的工作状态，然后将输入端子接地，利用“零点调整”旋钮调零。一般情况下还应将被测设备的外壳与毫伏表的外壳接连，免除寄生耦合。
3．如果事先不了解被测电压的大小，应将换档开关K\(_{1}\)放在高量程位置，然后逐档下降，以免超量程打弯表针。为提高测量精确度，使用量程愈低愈好。例如量9伏电压时，选择开关应放在10伏档上。在毫伏表未接上被测设备时，输入端子最好先接地，并应放在高量程位置。否则偶尔用手触及输入端子时，人体感应电压也会将表针打弯。
4．测量市电电源时，电表应放在300伏档，必须首先接好地线，否则会将电源短路，烧断保险。
5. 使用小量程时（1伏档以下），应先接上地线，然后接输入端子。拆除时则应先断开输入端子，后拆地线，避免当人手触及输入端子时，交流市电通过电表的输入电阻（输入端到地的电阻）及人体构成回路，打弯表针。
6. 测量毫伏级电压时接线不宜太长，以减小外来感应，提高精确度。
7．GB—2型毫伏表的输入端为一端接地的不平衡输入式，一般不能测平衡设备。如果要勉强使用，应去掉地线，但测量精确度不能保证。这种毫伏表还不能用来测100千欧以上高值电阻上的电压，也不宜用来测中高频谐振回路上的电压，一则会破坏被测设备的工作状态，同时测量结果误差很大，更谈不上精确了。
8.50赫以下或50千赫以上频率的电压不宜用GB—2型电压表测量，原因是机内放大器的带宽不够。非正弦脉冲电压CB—2型电压表也不能测量，这种电表面盘刻度是按正弦波刻值。
以上八点，前三点是这类电压表的一般用法，后五点是使用中注意事项，以及电压表在规定技术条件之外使用时应考虑的问题。（苏川）
