我对如何提高矿石收音机的效率做了一些实验，得到了一种较好的电路，现在把它介绍给大家，和大家一起来研究。
当我们谈起提高矿石收音机的效率时，很自然会想起那庞大的线圈和空气可变电容器，我的实验便是从这里入手的。
单回路采用大型空气线圈的矿石机灵敏度固然很高，但选择性就较差。三回路矿石机的选择性是比较满意了，但是电路复杂，从天线上取得的电能经过多次周转，结果有些电台就根本被“选”掉了。实验结果证明，双回路双调谐式的矿石机是一种较好的电路，基本上能达到选择性和灵敏度兼顾的要求。但是这类矿石机有一些共同的缺点，就是体积庞大，调节麻烦，另外成本太高，不适合普及推广。

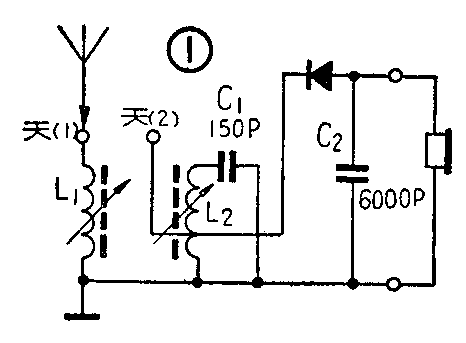

能不能用小型的磁性线圈来代替庞大的空气线圈呢，能不能用调感式调谐来代替昂贵的空气可变电容呢？针对前述的一些问题，我便在双回路双调谐式矿石机原理的基础上试采用了图1的电路，也就是我现在要介绍给大家的电路。这是一架单回路和双回路可以变换的矿石收音机。L\(_{1}\)是天线线圈，可以调节磁棒来改变电感，L2和C\(_{1}\)组成调谐回路，同样用调节磁棒来选择电台。当天线接在天（1）上时，信号经过L1、L\(_{2}\)和C1的两重调谐电路的选择，故选择性很好。当天线接在天（2）上时，则是一架单回路式的矿石机，具有较高的灵敏度。
这个电路的特点是：（1）采用调感式调谐，省去了价格昂贵的空气可变电容器。实验证明，这种采用插进或拉出来选择电台的磁棒，完全能胜任两个可变电容器的工作。（2）检波器D的一端接在L\(_{2}\)的抽头上，这样不仅使检波电路对调谐回路的影响减小，提高了选择性，而且使线圈和耳机的阻抗相匹配，也提高了灵敏度。（我采用的耳机是2000欧，大约接在离地25圈处能达到选择性和灵敏度兼顾的要求，天（2）也接在这里。）（3）电路简单，正因为这样，收音机的能量损失减小了，效率也相对地提高。（4）体积小。由于采用了磁性线圈，和大型矿石机比较，体积可缩小为1／20～1／30。
一、元件数据：

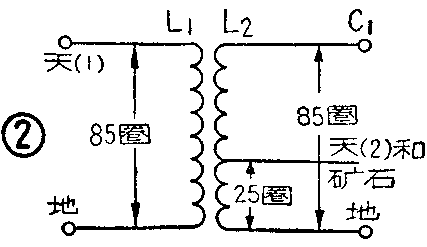

（1）磁性线圈：L\(_{1}\)和L2均用0.25毫米的单股漆包线单层密绕于外径约14毫米的线圈管上具体绕制数据如图2。
（2）磁棒：我采用的是直径10毫米长50毫米的，长短稍有差别无妨。磁棒的手柄可利用大型牙膏盖套在磁棒一端，用胶粘牢。
（3）C\(_{1}\)要采用云母介质或其它优质电容，否则高频损耗较大。C2则要求不严。
（4）检波器D能用二极管最好，型号不拘。一般矿石效果较差，调节也麻烦。
二、装置要点和使用方法：
（1）L\(_{2}\)的地线端应放在磁棒手柄的一头，否则磁棒抽出和插进时对这段线圈电感量变化较大，以致线圈和耳机、天线不能很好地匹配。
（2）为了装置方便，可采用一块三眼或四眼接线板来固定小零件。

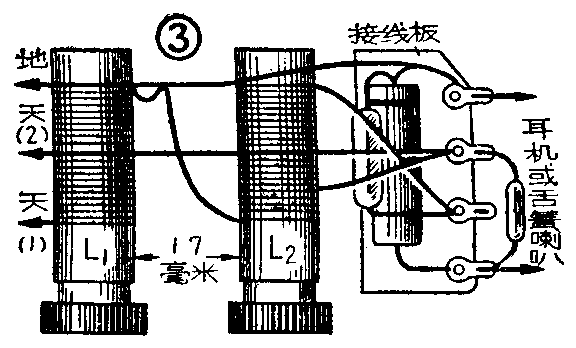

（3）接线应力求短捷，可参考图3。线圈管要采用绝缘高、较牢固的材料来做。

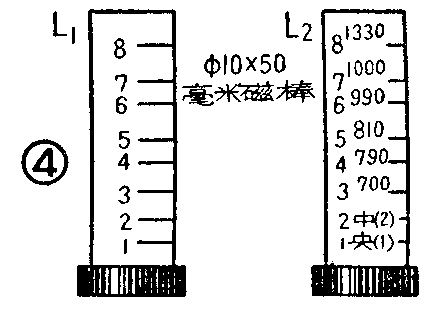

（4）电台的频率可边试听边写在贴于磁棒上的纸上如图4。在一根磁棒写上频率并注上编号，另一根磁棒只要在相应的位置写上编号即可。
（5）本机用双回路收听时，两根磁棒基本上是同步的，用单回路收听时只要抽动L\(_{2}\)的那根磁棒就行了。两线圈之间的距离约17毫米。
三、收听效果：
这架收音机我在苏州市用高约7.5～8米、长14米的倒“L”型天线，深约一米的地线收听，当天线接在天（1）上时，白天能稳定地用耳机收听中央台的二套节目，两个上海台（790和990千赫），还有江苏台和浙江台等，而且都很清楚。晚上还能收到安徽、山东台。当天线接在天（2）上时，本地台（1330千赫）可用舌簧喇叭放音，输出电流可达1毫安，喇叭插口两端直流电压达5.5伏（无负载时），20平方米的房间内听得很清楚。
这架收音机也曾用长约10米的室内天线、铁钉子做地线试听过，本地电台有足够的音量，同时还能收到三、四个外地电台。说明本机的选择性和灵敏度是较令人满意的。
这里有一点要注意，就是当天线缩短或加长时，L\(_{1}\)的圈数要适当增减。例如当采用10米长的天线时，L1就要有95圈左右，以满足覆盖整个频率范围的要求。L2则无须变动。（张祖信）
