上海市黄浦区国防体育俱乐部本着节约和尽量利用现有器材的精神，利用价格低廉的灯丝变压器（220V／6.3V）代替价格昂贵的电源变压器，制成一种由电键控制屏压式的音频振荡器，使造价大为降低。按处理商品价格计算，每只还不到十元钱。经各单位装成使用后，效果良好。现介绍如下。

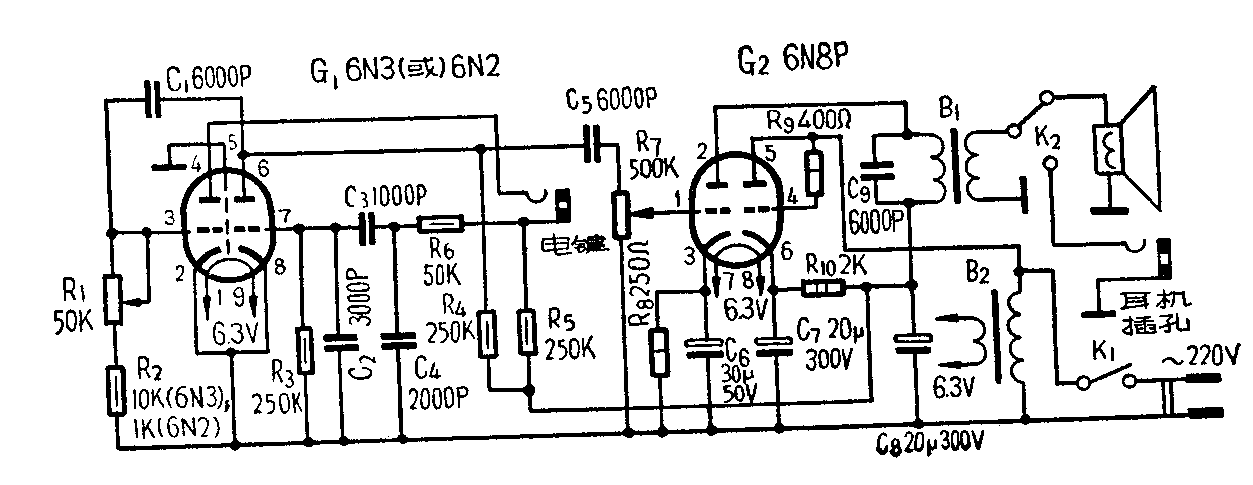

振荡器的电路如图，由两只电子管6N8P和6N3（或6N2）组成。电子管的屏极直流电压是由市电直通到G\(_{2}\)6N8P右边一个三极管的屏极作整流，经过R10、C\(_{7}\)、C8的阻容滤波后供给的。因此它的负线不能直接接底板，必需用多眼接线架把地线架起来与底板绝缘。6N8P的另一个三极管作低放输出。阻容式振荡是由双三极管G\(_{1}\)6N3或6N2来担任（图中所画是6N3的管脚接线，采用6N2时它的管脚接线和6N3不同），用6N3时R2应在10K左右，用6N2时R\(_{2}\)应在1K左右。由于整流的交流电压是由市电直通，所以就不能按照一般振荡器采用控制明阴极方法来控制振荡，这样会使电键带有市电，碰上火线就有触电的危险。因此采用由电键控制G1左管屏压来控制振荡器的工作，这样市电经过G\(_{2}\)的内阻Ri及滤波电阻R\(_{1}\)0、负荷电阻R5、G\(_{1}\)左管的内阻成回路，而电键串接在R5与G\(_{1}\)的内阻中间，而且这些电阻的数值都是很大的，所以在电键上所带的电已是很小的了。经我们实际使用，就是两手直接搭在电键的二端，也没有麻手的感觉。
电阻R\(_{6}\)及电容C4组成阻容滤波器，用来消除因电键接在G\(_{1}\)右管栅极回路而引起的啸叫声。（陈福星）
