半导体管扩音机

在农村、厂矿生产、交通运输、通信和电力线路安装修理等各种无交流电源的场合下，往往需要一个携带方便的扩音机。这里介绍一种半导体管扩音机的制作方法，供大家参考。

本机电原理图如图1。它共有三级放大。第一级是阻容耦合共发射极放大。另两级是变压器耦合的推挽放大。接收声源的是一个碳粒式小型送话器。大家都知道碳粒送话器需要有外接直流电源才能够工作，图中R\(_{1}\)和R2组成分压器，经过分压器从R\(_{1}\)上取出的直流电压加到送话器两端。送话器把话音变为音频电流信号通过电容器C1加到第一级放大管BG\(_{1}\)的基极和发射极。这一级的直流工作点是由R3、R\(_{4}\)、R5选择的。它的负载是变压器B\(_{1}\)的初级线圈。R6、C\(_{3}\)是起稳定工作点作用的。音频信号经过放大后通过变压器耦合，加到半导体管BG2、BG\(_{3}\)的基极。这两管的工作点由R7、R\(_{8}\)、R9选择。通过这级放大后，信号得到较大的功率，用以推动末级大功率管BG\(_{4}\)、BG5。它们的工作点由R\(_{1}\)0、R11来选择。最后经过这两只大功率管放大的信号通过输出变压器加到号筒式高音扬声器发出声音。电源两端并联了一个大容量电解电容器C\(_{5}\)，它的作用是减少电源电压的波动，以稳定放大器的工作点，同样R12、C\(_{4}\)也是起这种作用的。

1．半导体管的选用：前级低放半导体管BG\(_{1}\)的放大系数β值要选用在40～80，可用国产3AX3（П6B）型等。推挽级两管BG2、BG\(_{3}\)也可用3AX3（П6B），它们的β值要选在35～45。大功率管BG4、BG\(_{5}\)除用3AD1（П201）外，也可以用3AD17（П4Ж）。应该注意的是：凡是推挽级用的管子都要配对，即推挽两管的β值和集电极电流Ico都要相近，否则输出不对称，使非线性失真增大。

2．输入、级间和输出变压器：输入变压器B\(_{1}\)可采用北京产63A型（参看本刊1965年第5期9页）或JBO—10和JCO—10等型的小型变压器。中间变压器B2可用63B等型小型输出变压器改制：把原有次级3.5欧线圈拆除，在原来绕次级圈的地方用φ0.2毫米漆包线绕制160圈，80圈处抽中心头。末级推挽输出变压器B\(_{3}\)采用D—41或D—42号、厚度为0.35毫米的E—6型硅钢片，迭厚为12毫米（图2）。初级用φ0.5毫米漆包线绕360圈，在180圈处抽中心头。然后用φ0.8毫米漆包线绕100圈为次级。

3.电解电容器：C\(_{1}\)、C2、C\(_{3}\)用6伏的，电容数值如图示；C4用12伏的。电容C\(_{5}\)选用不小于500μF、12伏的，这个电容起主要稳定作用，电容量用小了，放大器工作会不稳定。

4．电阻：R\(_{1}\)～R7采用超小型

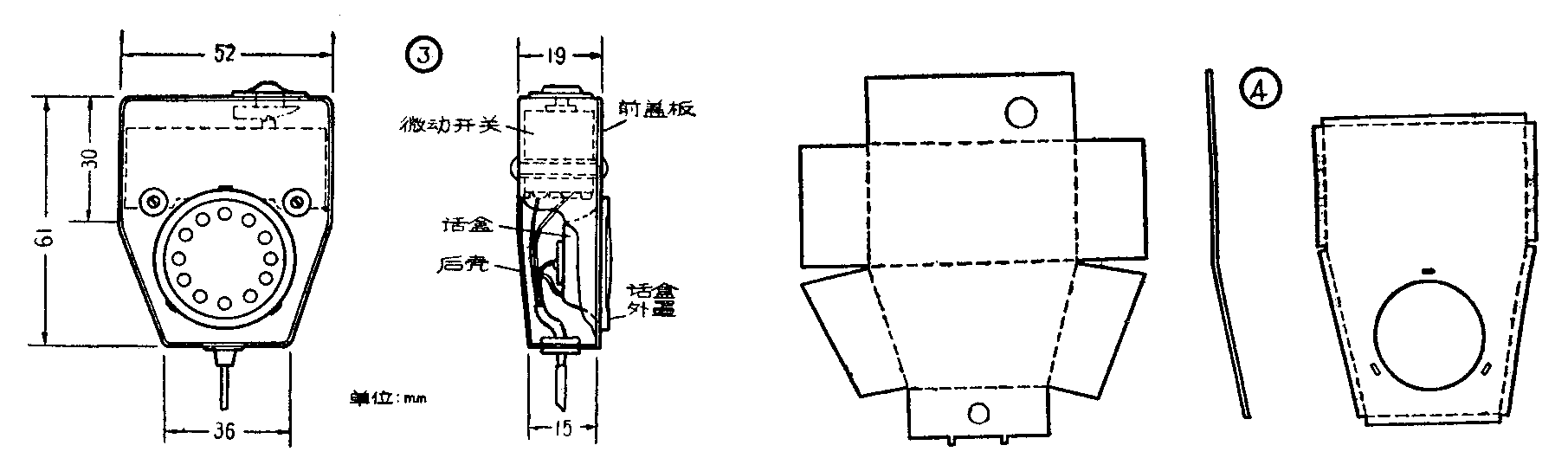

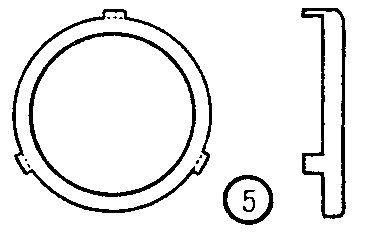

1．手握式送话器：它是由小型碳粒式送话器和按钮式微动开关组成。安装在一个铁壳（图3）里。这个铁壳是用厚0.2毫米马口铁制成的。先将马口铁剪成图4的形状，然后沿虚线弯成后壳和前盖板，将接缝焊接起来。用小号香脂盒盖做一个外框（见图5），将送话器固定在前盖板上。再用螺丝钉把微动开关固定在壳内，然后把四根多股细塑料导线焊在送话器和微动开关上，这四根线用套管套住引到电源和电路板。将前盖板和后壳合在一起，用螺钉紧固，就装成了送话器（参看封底结构图）。

2．铁筒和电池盒的组装：铁筒是用来固定电路板的。它用马口铁制作，直径比扬声器磁体的直径稍大。在铁筒内焊一挡板，在挡板中央打个孔，便可利用扬声器的螺钉将它和扬声器固定在一起。铁筒里要焊两个小弯角，用以固定电路板。铁筒的末端配一个后盖。电池盒用铁片固定在喇叭筒和铁筒上。电池盒后盖焊死，另一端装一个带弹簧的盖子，以便盖上后接触电池正负极，通过导线引出电源。

3.由路板的安装：扩音机的电路元件安装在两个圆形绝缘板上，一面装置元件，另一面接线（参看封底结构图）。焊接完毕后，在两块电路板之间夹入一片薄绝缘板作绝缘，将两块电路板用螺钉固定在一起，然后装入铁筒内。将送话器、电源和电路板之间的连接线接好。到此就安装完毕。

在安装焊接之前，应先用万用表检查元件是否完好。在一般情况下，只要接线正确，焊接好接上电源后就可以工作，但仍须经过调整才能获得良好的性能，这是因为各个半导体管的参数可能不一致，电阻等元件也有误差，需要调整。在调整前先按电路图上所注各处电流及电压数值检查是否符合要求。整机在最大输出时电源电流应在1安培左右，这样工作才是正常的。但在输出功率和灵敏度不够时，需要调整R\(_{2}\)的数值。另外要从前到后调整R5、R\(_{9}\)、R11的阻值，以获得最大的输出功率为止。

一般经过调整后，扩音机应达到如下性能指标：最大输出功率9瓦；输入灵敏度50毫伏；频率范围200～6000赫，不均匀度为16分贝；传音距离为350米。重量1.8公斤。

本机电源用8节1.5伏2号电池供给。（鲁滨）
