一般常见的直流稳压电源，其输出电压都有一限定范围，如250～600伏（WYG—3型）或100～300伏（WYG—4型），等等。因此，当需要电压较低或电压调整范围较大时，就不得不使用分压器来降压。这样，不但要降低电源效率，而且还使稳压器的稳定系数大大变坏，给使用带来一定麻烦。
这里介绍的，是一具自制的直流稳压器，能克服上述缺点。根据使用证明，它能够做到：
1．当电源电压变化±10％时，输出电压的变化不大于0.5％；
2．负载电流，由空载变化到满载时，输出电压的变化不大于0.5％；
3．正电压输出为0～300伏，80毫安，连续可调；
4．负电压输出为0～100伏，5毫安，连续可调。
因而，可供一般实验室等使用。
电路

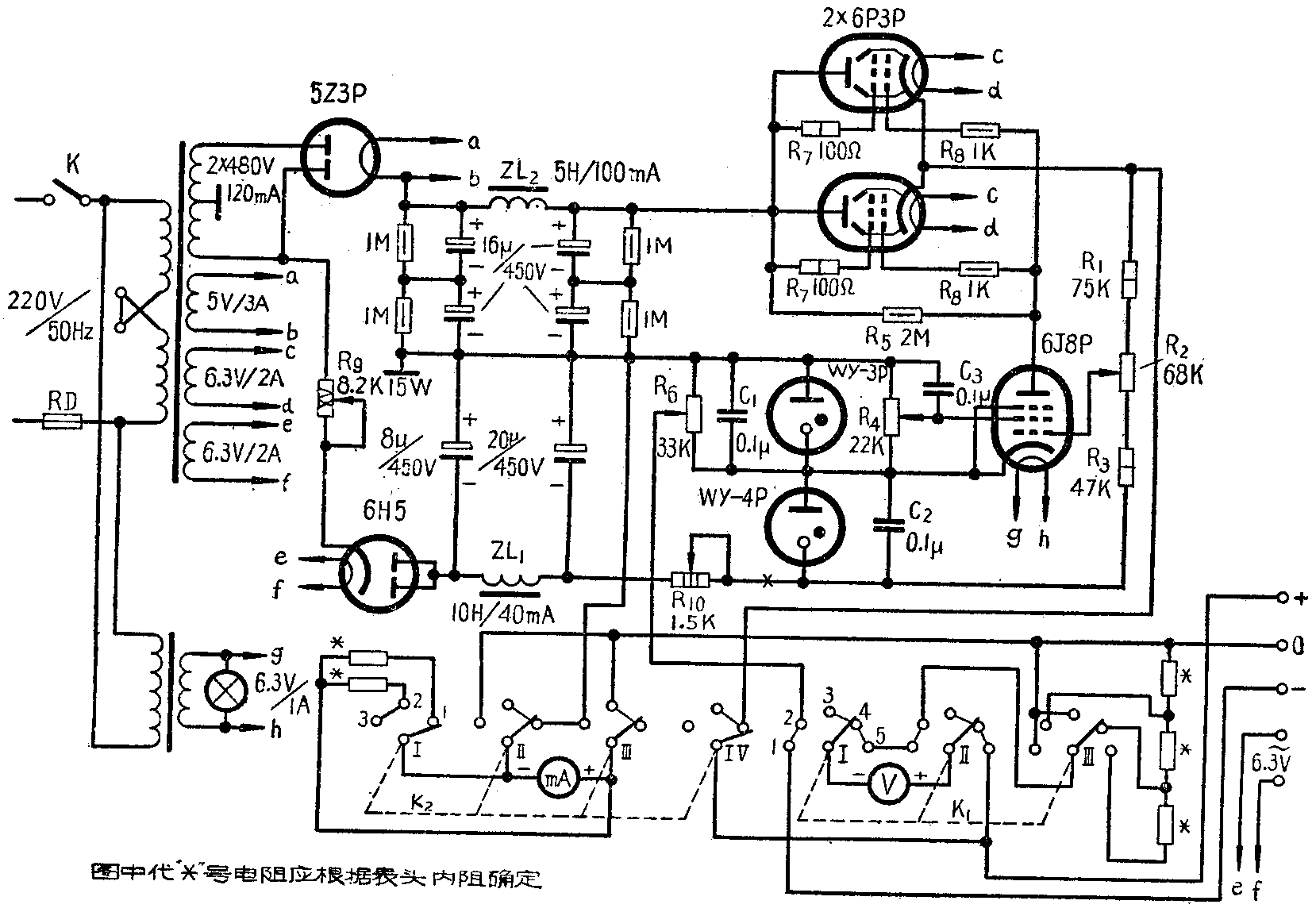

整个装置，由整流器（5Z3P，6H5）、平滑滤波器，调整电路（2×6P3P）、直流放大器（6J8P）、 稳压管电路（WY—3P，WY—4P）及指示部分组成，其电路如图。直流电源是由5Z3P整流后，经平滑滤波器供给。调整电路是靠电子管的内阻变化，来调节输出电压因电源变动而引起的变化的。我们用两个束射四极管6P3P充作调整管。为了降低内阻，我们将其连成三极管，同时为了获得较大的输出电流，两只电子管并联使用。直流放大器用来决定输出电压，由高μ五极管6J8P组成。由WY—3P，WY—4P组成的稳压管电路，给直流放大器提供稳定的工作电压。稳压管的电源是由6H5组成的辅助整流器供给的，因其消耗电流很小，其交流电源可由主整流器高压绕组的半边供给，这样，就节省了一个高压绕组。
稳压器的负电压输出是由WY—3P稳压管的端电压供给的，用作电子管的栅偏压和其它耗电甚小的电路。
正输出电压的调整是靠调节电位器R\(_{2}\)，来改变直流放大管的栅偏压来完成的。当6J8P的栅偏压变得较负时，它的屏流降低，使调整管6P3P的栅偏压也变得较负，使调整管的内阻增大，从而降低输出电压。同理，当放大管6J8P的栅偏压变得较正时，输出电压也增高。放大管的栅偏压是从WY—4P稳压管的阴极和调整管6P3P的阴极之间的，由R1，R\(_{2}\)，R3组成的分压器上抽取的。
当交流电源电压发生变化（或负载电流变化）而输出电压升高时，调整管的阴极电位也因之升高，分压器R\(_{1}\)，R2，R\(_{3}\)的端电压也跟着升高，使放大管栅极对阴极电压变得较正，屏流增大，屏压下降，从而调整管6P3P的栅压变得较负，使内阻增大，限制输出电压的升高，而保持稳定。反之亦然。
稳压器上装有公用的电压表和电流表。K\(_{1}\)和K2是波段开关。当K\(_{1}\)转向1和2时，可测负电压，分别为50伏和100伏；转向位置3至5寸，可测正电压，分别为0～50，0～250，0～500伏。K2转向1，2时，可测正输出电流，分别为0～100和0～10毫安，转向位置3时，可测负输出电流，满刻度为10毫安。
R\(_{9}\)为降压电阻。R10为稳压管的限流电阻。电容器C\(_{1}\)，C2，C\(_{3}\)是为了提高稳定性而设的交流旁路电容器。
整个稳压器所消耗的功率，和25瓦扩音机的差不多，因而，电源变压器可用普通25瓦扩音机的电源变压器。在这里应该注意的，是调整管的灯丝电源和放大管的灯丝电源不能共同一套灯丝绕组。这是因为调整管的阴极和放大管的阴极之间，最大能有700多伏的电位差，如使用同一绕组，会导致阴极和灯丝击穿。因而，我们另用了一个电铃变压器作放大管的灯丝电源。
装配与调整
这一稳压器用件不多，因而可以装得小一些。但考虑到连续使用时散热等问题，我们把它装在一个400×240×200毫米3的铁盒子里。
装好后，首先仔细检查焊接得是否正确和牢靠。检查无误后，先插入6H5、WY—3P、 WY—4P三只管子，调整稳压管电流和放大管的帘栅压。断开R\(_{1}\)0和WY—4P稳压管的接线（图中×处），串入一量程为0～50毫安的直流电流表。接通电源，两稳压管即应工作，如不工作，可调整R9使之工作，电流应在20毫安左右，调整R\(_{9}\)如电流仍达不到此值，可调整R10。其次，用电压表测量放大管的帘栅压，调整电位器R\(_{4}\)，使之在30伏左右。把K1、K\(_{2}\)两开关置于负电压，负电流位置，改变电位器R6时，电压可在0～100伏之间变化。
R\(_{4}\)，R9调整完毕后，切断电源，装入其余各管，K\(_{1}\)，K2掷向正压输出位置。调整电位器R\(_{2}\)，使输出电压在0～300伏之间变化。如果最大电压超过300伏过多（最多不要超过300伏），且最低输出电压高于零伏较多时（不应超过10伏），可稍微改变电位器R4，提高放大管的帘栅压（不宜超过35伏）。若最高电压达不到300伏，可稍降放大管的帘栅压。如最高，最低电压不能同时满足（变化范围小于300伏）时，可能是因为放大管放大系数过低所致，可换管再试。如手头再没有管子可换，或换管也无变化时，可加大屏极电阻R\(_{5}\)（不宜超过3MΩ），或减小R1和R\(_{3}\)及增大R2。两只电压调整管6P3P应尽量选用屏流及互导相近的。（丁宝才）
