自制小型变压器

业余爱好者自制半导体收音机的小型低频输入和输出变压器时，一般是采用现成的铁心或磁心，按照铁心或磁心的尺寸做成线圈架，再绕线，插入铁心或磁心。制作线圈架比较费事，有时也买不到适合的铁心。这里介绍一种自制小型变压器的方法，不用另制线圈架，材料也容易找，制作起来比较方便。

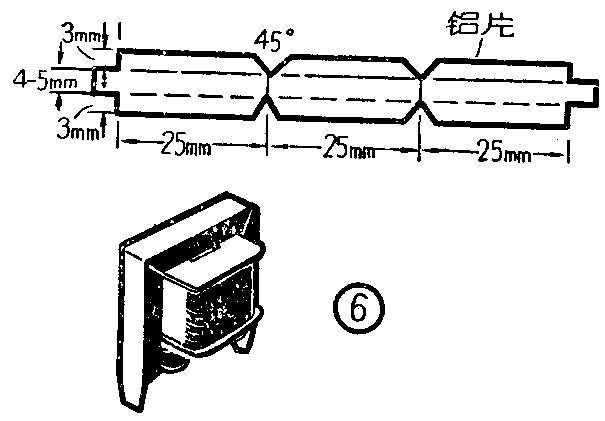

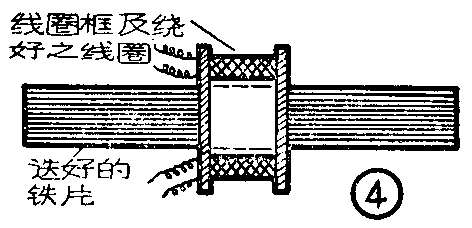

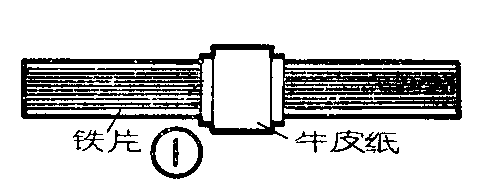

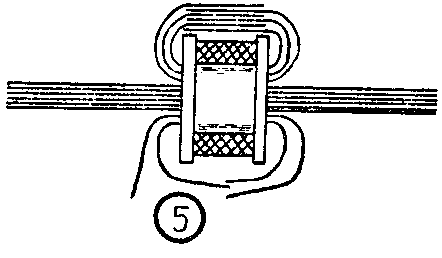

找几片四、五灯收音机用电源变压器中的旧硅钢片（大型输出变压器或低频阻流圈中的铁心也可以），选用合硅少（即质较软）、铁片薄的，用剪刀剪成长约50毫米、宽约4～5毫米的长形小铁片20片，锤平后放入将熄灭的炉火中让铁片烧红，然后随炉火一块儿自然冷却。取出后每10片为一组，分成两组。每组可作一个输入或输出变压器的铁心。按图1把10片铁片迭齐，用预先剪好的牛皮纸条（见图2），宽头在里，把迭好的铁片紧紧裹上粘好，成为图1的形状。用中间方孔和铁心截面大小相同的两个塑料片，从两头套入（如图3），用胶粘好，即成线圈框。然后绕线，绕线的数据如附表。输入变压器先绕次级，后绕初级；输出变压器先绕初级，后绕次级。初、次级间要衬垫绝缘纸。绕制推挽式的有中心抽头的线圈时，要用双线绕法，即用两根线同时绕，绕好后将一根线的始端与另一根线的终端接好作为中心抽头，这样做是为了保持两个线圈的平衡，不致引起失真。绕好后用黄蜡绸包好，即成图4形状。按图5把铁片对称折回，再套上用一铝片做成的卡套即成（见图6）。

这样制成的输入和输出变压器，用在袖珍半导体收音机上效果很好。（李祥嘉）
