电视接收机能不能正常地接收到图像，首先要看荧光屏上所显出的光栅。如果光栅不正常，那就不能指望它显现出质量良好的电视图像来。本文将就打开电视机后光栅出现各种不正常的现象加以分析，这对电视机使用者和修理同志可能有所帮助。
正常的光栅

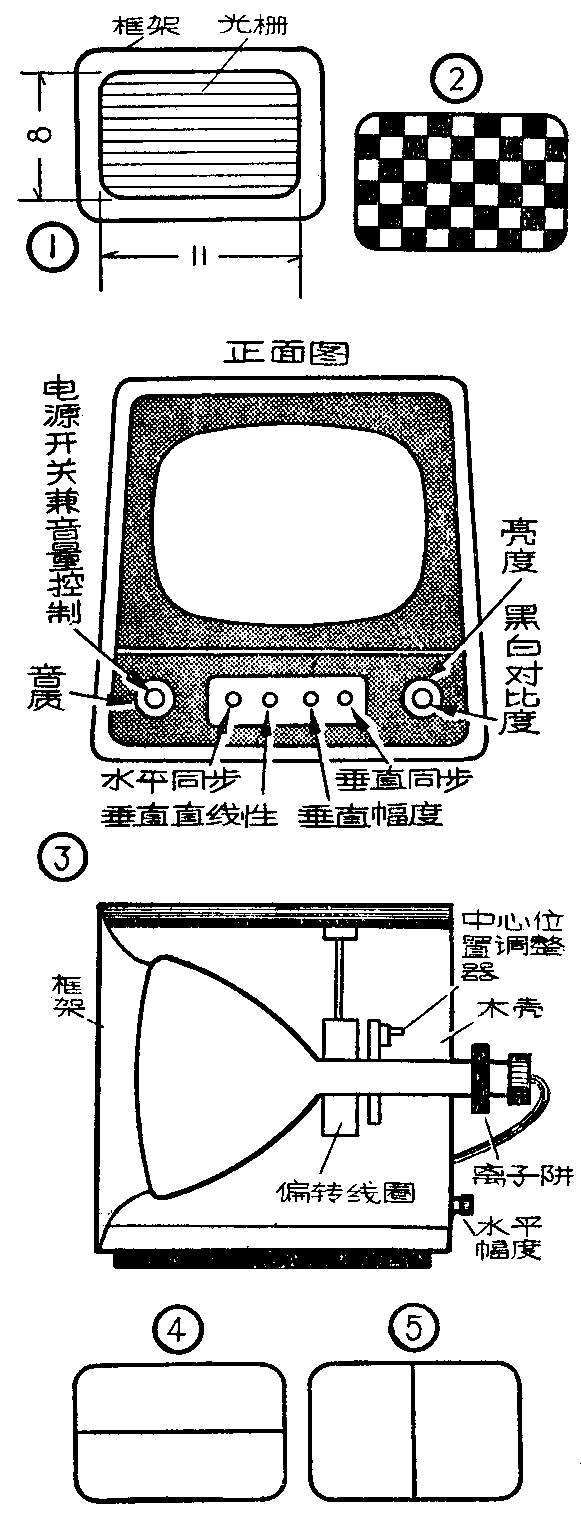

正常的光栅如图1所示。它应当满足以下要求：
（1）光栅要有足够的亮度并满框架，不应左右倾斜。
（2）光栅线条应清晰分明，不产生并行现象。
（3）线条直而不弯曲、四边没有卷曲和毛边。
（4）当把亮度调暗时，屏幕上亮度要均匀。
（5）光栅上没有显著的像落雨似的干扰点。
（6）当接收电视台发送的方格信号时，调节各种旋钮可以得到如图2的方格。以“北京”牌电视机来说，各个调节旋钮部位如图3。
各种光栅的分析
1．光栅只有一条横亮线（图4）这是垂直扫描部分失灵。
2．光栅只有一条竖亮线（图5）表示水平扫描部分失灵。
3.光栅成正或倒梯形（图6）是由于水平偏转线圈短路，内部打穿。
4．光栅只占屏幕一部分（图7）表示垂直偏转线圈短路，内部打穿。
5．光栅出现暗角（图8）是由于偏转线圈没有贴紧显像管锥面，或因离子阱和中心位置调整器未调好。显像管电子枪不好，也会出现这样现象。
6．光栅出现往右或右下角移动，一个或两个边发暗（图9）是中心位置调整器未调好。
7、光栅水平宽度窄小（图10）原因是调宽线圈未调好；显像管加速高压低于10000伏；偏围线圈或水平扫描输出管不良；直流电源电压低。
8．光栅垂直宽度窄小（图11）原因垂直幅度电位器未调好；垂直扫描输出管不良；屏压低。

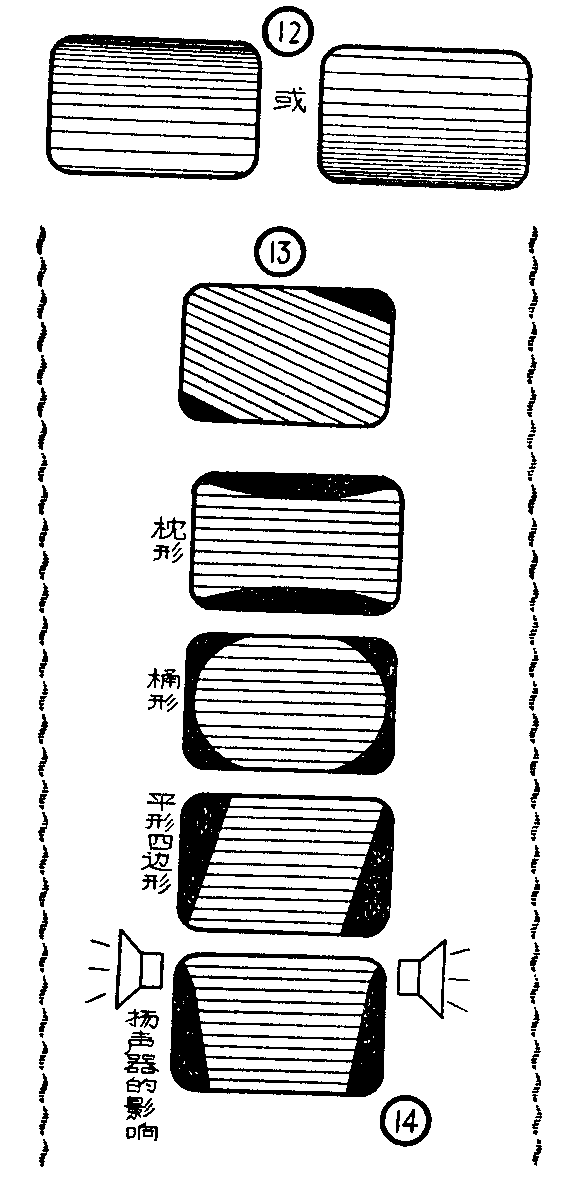

9．光栅垂直线性不好（图12）是因垂直线性电位器未调好，垂直扫描输出管不良；阴极旁路电容器损坏；屏栅反馈电路元件损坏。
10．光栅位置不正（图13）是因偏转线圈位置不对；或固定偏转线圈的支架活动造成。
11．无栅几何形状失真（图14）这种失真可能出现为枕形、桶形或平行四边形。主要是偏转线圈不好；也可能是扬声器等磁场对光栅的作用后出现了畸变。

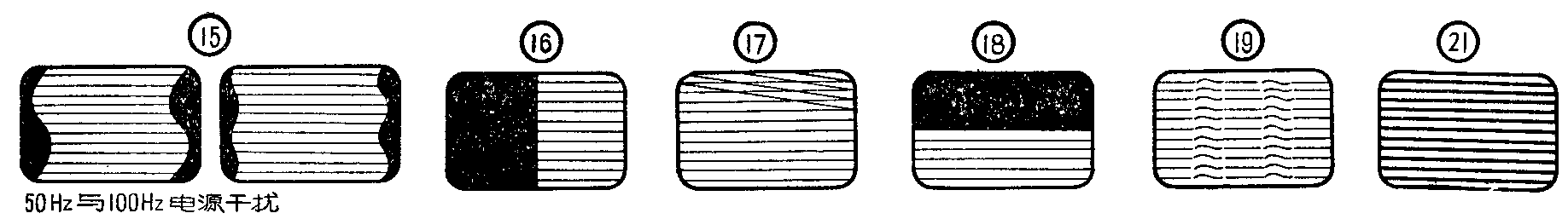

12．光栅边缘出现波纹（图15）扫描部分直流电源滤波电路的故障，其次是电源接线对其他部分的耦合作用。
13．光栅半边亮半边暗（图16）由于前级视频放大器屏极校正线圈断线；视频放大器直流偏压电路故障。
14．光栅上部回扫亮线范围大（图17）是扫描部分消隐电路的故障。
15．光栅上下一半黑一半亮（图18）是图像中放，图像检波或视频放大器的故障。首先检查栅负压，再检查是否出现寄生振荡。
16．光栅出现波纹（图19）这是由于垂直扫描对水平扫描的耦合而产生了干扰。

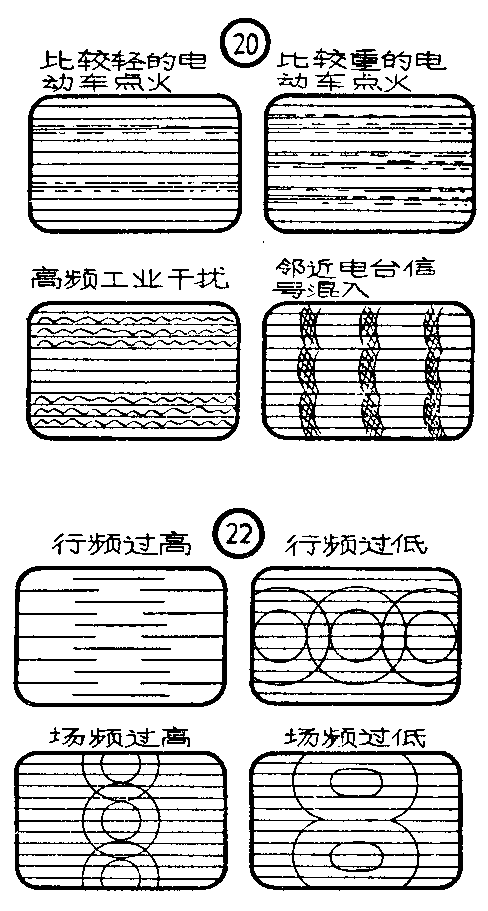

17．光栅上产生点子、水纹和斜纹布状的干扰信号（图20）这是外界干扰影响的结果。
18．光栅清晰度不好，线条很粗（图21）原因是离子阱未调好；聚焦电压（磁聚焦时的磁环）未调正；显像管不良以及通道部分带宽不够宽。
19．光栅不稳定（图22）这是行频场频没有调稳定时的现象。出现后可以分别调整水平同步及垂直同步电位器，使图像稳定下来。（龚行健）
