参加过大会堂音乐会的人都会感觉，在大厅里听到的音乐是多么浩瀚动听。这是因为在大厅中声响来回反射，使我们感到声音不是一下子消失的，而是要延续一段时间。在声学上，大厅中声强衰减60分贝所需要的时间称为交混回响时间，也叫残响时间。我们在一般室内收听音乐广播，即便收音机或扩音机质量优良，也难以取得和在大厅相比的效果。因为，在大厅里交混回响时间比较长，一般达到两秒钟以上。而在普通房间里，交混回响时间只有零点几秒，甚至更少，就使我们听来有不那么丰满的感觉。
为了获得所谓“立体声”效果，近些年来，无线电工作者做了许多研究。可是研究出来的立体声设备，有的结构复杂，费用大，有的使用不方便，因此还不能广泛运用到日常生活里。这里介绍一种简单的、利用弹簧作用的机械残响装置，可以模拟较长的交混回响时间，使用起来，能够达到近似立体声的效果。

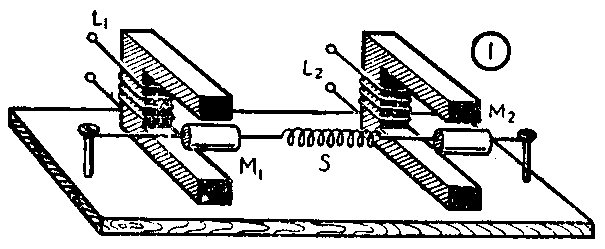

这一装置的基本原理如图1。将收音机或扩音机音频输出的一部分通过绕在铁心上的绕组L\(_{1}\)，因而在铁心间隙之间会产生和音频信号相似的交变磁场，这样就引起了小磁铁柱M1的扭转振动。螺旋弹簧S把M\(_{1}\)振动传递给小磁铁柱M2，M\(_{2}\)也相应地振动起来，所以在L2中就重新感应出音频信号来。由于M\(_{2}\)的振动时间要滞后于M1的振动，同时机械振动的衰减也需要一段时间，因此L\(_{2}\)输出的信号是一个延迟了并且逐渐衰减的信号。现在就是利用这个信号来模拟大厅中的交混回响效应。把这个信号放大，与原来的信号一起送进扬声器，那么听起来就会有身临大厅的感觉。

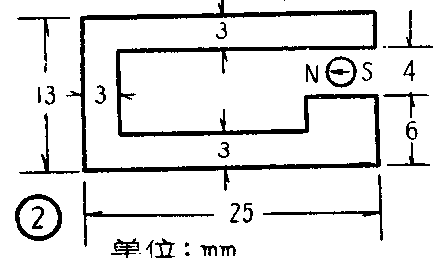

实际制作，残响装置的输入绕组L\(_{1}\)是和放大器输出变压器的次级线圈相连，因此它的阻抗应为几欧到十几欧。它是绕在由10片0.4毫米厚的坡莫合金片（也可用优质硅钢片）迭成的铁心上。铁心的具体形状尺寸见图2。绕组用0.31毫米（30号）漆包线密绕在一个相应大小的线圈芯上，绕80圈左右（阻抗约8欧），绕好后套到铁心上去。L2的铁心尺寸同L\(_{1}\)铁心，L2用0.08毫米（44号）漆包线绕2000圈（阻抗约800欧）。
螺旋弹簧S是用约为0.31毫米粗细的软钢丝制成，每圈之间的间距为1.5～2毫米，弹簧长度为150毫米，直径6毫米。制成以后的弹簧刚度比较小，这样它扭转振动的固有频率才有可能落在声频以外，使得在声频范围内残响装置的频率响应比较平坦。

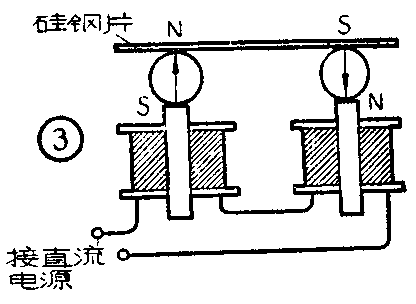

弹簧两端是与两只小磁铁柱M\(_{1}\)、M2相连的。小磁铁M\(_{1}\)、M2可用刻写钢板蜡纸的铁笔头改制（直径约为1.5毫米），先把它锯成4毫米长的两段铁柱，然后再对它充磁（图3）。把小铁柱横放在耳机磁铁的上面，上面盖上一条硅钢片，以保持磁路闭合。充磁时把耳机接上10～15伏的直流电源，充电时间约为12小时。如果接电源后耳机线圈太热，可以适当降低些电压。这时有两点要特别注意。一是耳机引出线的正端（一般为红色）应接电源的正极，不可接反，否则非但充磁充不上，而且对耳机不利。接对了既可对小铁柱充磁，又可对耳机充磁，这是一举两得的事。另一点是要把小铁柱极化的方向，即通过小铁柱磁力线的方向，在小铁柱上作出记号，以便于安装。
小磁铁柱一头连接弹簧，另一头则与固定在支架上的一段细钢丝相连。连接方法先在M\(_{1}\)和M2上套上一段粗细合适的塑料套管，两头留出三四毫米，用细钢丝扎紧。一头把细钢丝焊在弹簧上，另一头直接焊在支架螺钉上。注意扎紧后要用万能胶封住，这样可以保证传递扭转振动。

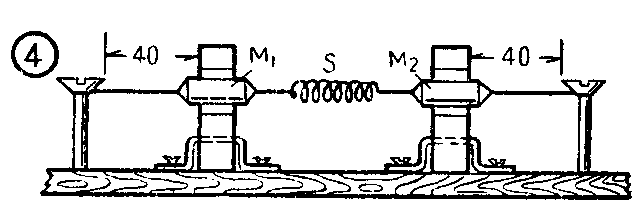

零件制作完毕，整个装置便装在一条长木条上（图4）。先用倒U形铁片将两只铁心和线圈固定到木条上。它们之间的距离应比已焊妥在弹簧两端的两铁柱的距离稍长些。在离L\(_{1}\)和L2外端40毫米处，分别钉上两颗木螺丝。最后把细钢丝、铁柱M\(_{1}\)、弹簧S、铁柱M2、细钢丝这样一串东西焊在木螺丝上。这时小磁铁柱M\(_{1}\)、M2一定要在铁心隙口的中央，并且极化方向应该是水平的，这样才能使得M\(_{1}\)受磁场的作用力矩最大，才能使M2在L\(_{2}\)中感应的电流也最大。安装完毕，把L1和L\(_{2}\)的两线端分别接在微安表头上，扭转弹簧，应当看出微安表的表针会有摆动。
使用残响装置最简单的方法是：把L\(_{1}\)并联在一架收音机的扬声器两端，而把L2串接一只0.01微法电容接入另一架收音机的拾声器输入处，这样两架收音机同时收听，就会有残响的感觉。

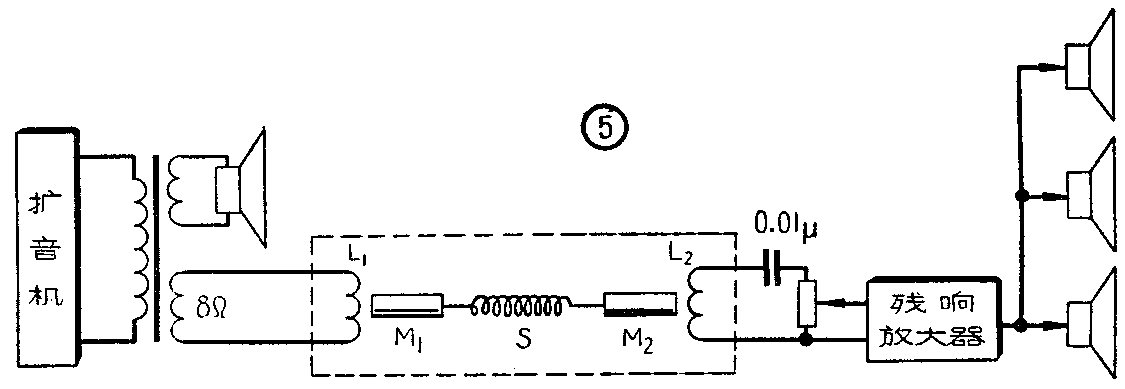

更满意的接法是如图5。在扩音机输出变压器的次级加绕一组8欧的音圈绕组与L\(_{1}\)相连，而把L2接到一台专为残响放大而设的放大器上。残响放大器电压放大的增益应在60～80分贝之间。如果L\(_{2}\)输出很小，增益还要加大些。放大器的负载可由多只扬声器组成，把它们安置在房间四角，声音将更逼真。
如果扩音机输出变压器上不加绕线圈，也可按图6接线。这时高音没有通过残响装置的L\(_{1}\)，因此没有残响效应。实验发现，高音通过L1是会产生很大衰减的，在高音扬声器中的输出会变得很小。实际上由于残响装置对高音的响应本来很低落，高音不接入是没有很大关系的。另外残响装置会因振动而在扬声器中引起叫声，这时可在底板上加装橡皮脚垫，防止振动。(相波）
