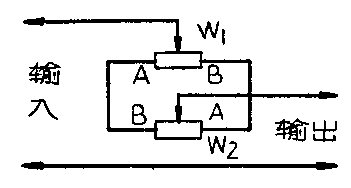

1．接法如下图。

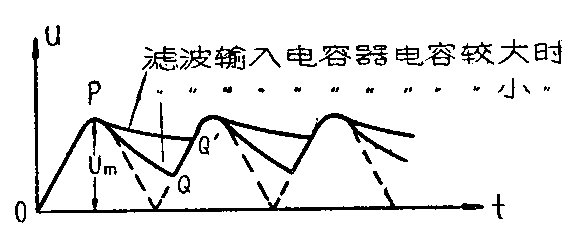

2．交流电压经电子管整流后，成为附图虚线所示的波形。从O到P这段时间内，滤波输入电容被充电。从P开始，整流电压下降，电容器放电，直到第二个半周的Q（或Q'）点又被充电。滤波输入电容量越大，放电越缓慢。图中两条粗实线所示的输出电压波形，是在两个不同输入电容的情况下作出的。可见电容大时，输出的电压平均值就高，但从波形中可以看出，最高也只可能等于整流的峰值电压U\(_{m}\)。所以单纯以增大滤波输入电容，来增高输出电压的话，提高的范围是有限的，而且滤波电容用得过大，充电未达峰值就又开始放电，输出的电压平均值反而低落。
3．这只附加电阻的主要作用，是用来提高调谐指示管的灵敏度。我们知道，指示管亮绿部分的大小，是随其中三极管屏极（也就是指示管的控制栅）电位高低变化。当三极管屏极电位与荧光屏电位相等时，亮绿部分张得最大。荧光屏串联R\(_{2}\)后，使荧光屏压下降一些。当有负压输入时，三极管的屏流减小，R1上的电压降也减小，三极管的屏压即提高。而荧光屏的电流增大，R\(_{2}\)上的电压降增大，使荧光屏的电压降低。因而三极管屏极电位与荧光屏电位更易接近相等，也就是说两者更趋均衡。这样，电眼的灵敏度就提高了。
R\(_{2}\)另一好处，就是由于荧光屏压的降低，使荧光屏的寿命延长了，虽然此时荣光屏的亮度会略有减低。
