这种扩音机适合在中型工厂、企业等处作有线广播，或供几千人的会场扩音之用。它附有收音部分，可以转播无线电台广播的节目。

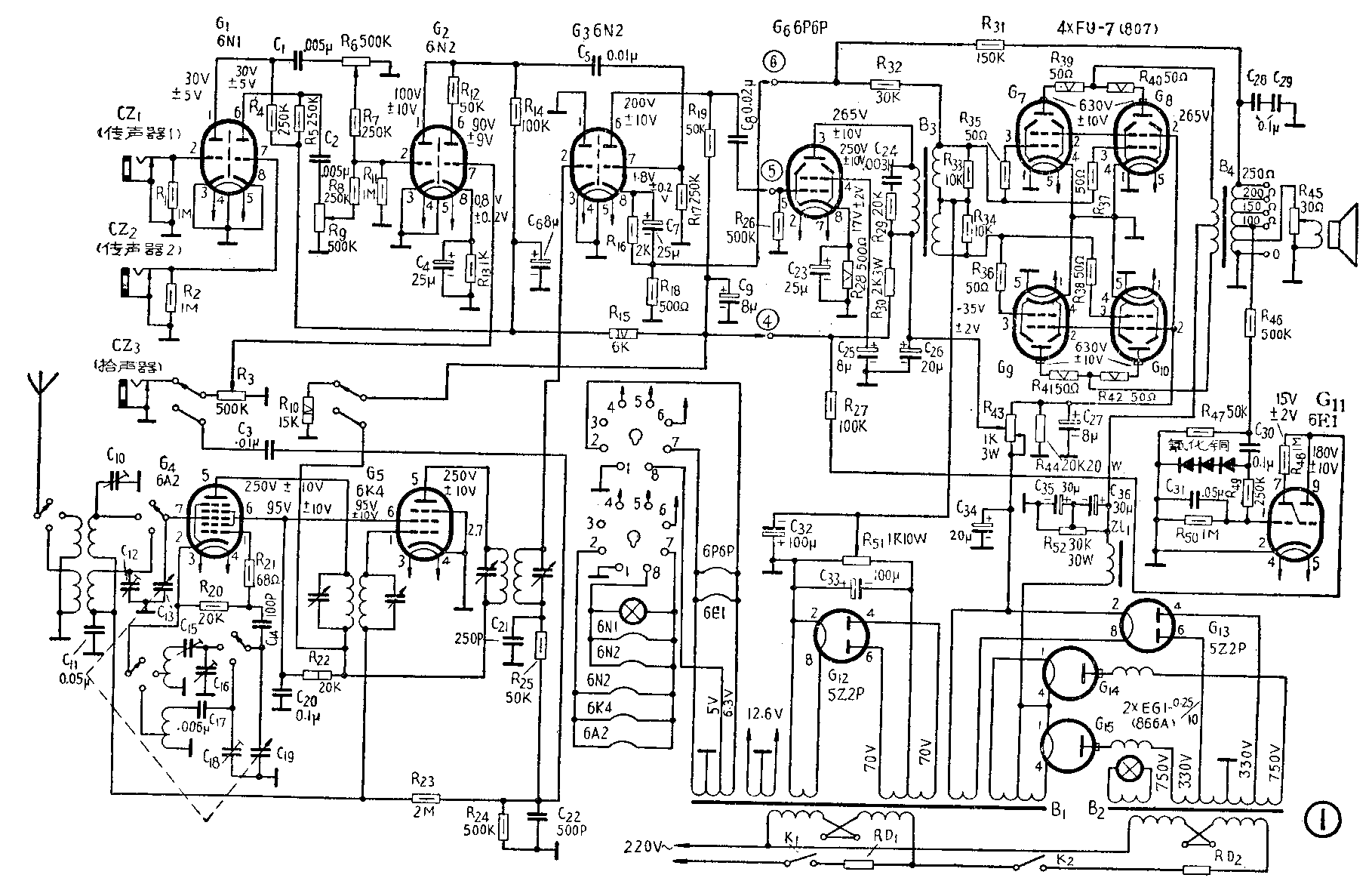

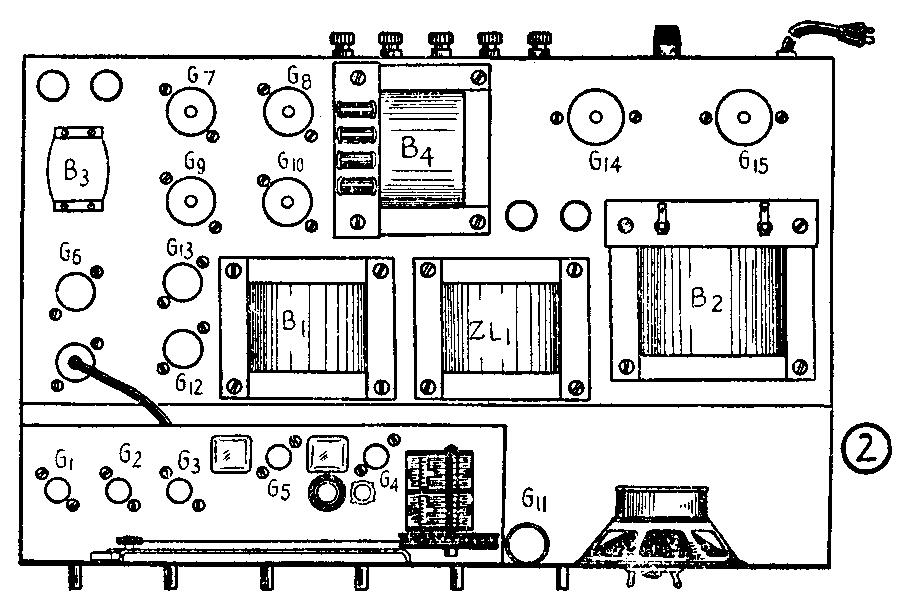

该机分为前级和后级两部分，装在一个长方形机箱内。全机原理电路如图1。它的收音部分采用超外差式收音电路，可以接收中、短波的广播，用波段开关选择。波段开关还兼作收音和利用拾声器演播唱片的控制选择。变频级（G\(_{4}\)）采用6A2电子管，它以外栅作信号输入，内栅作本机振荡，电路是通用的三点式振荡器变频电路。中频极（G5）采用6K4高跨导遥截止式五极管。它的栅回路与G\(_{4}\)的栅回路上均加有自动增益控制电压。检波级利用6N2双三极管（G3）的左半个三极部分接成为二极管使用。检波后输出信号通过C\(_{3}\)耦合会到G2管进行放大。
扩音部分有以下几个部分：
（1）传声器前置放大级：G\(_{1}\)采用一只6N1双三极管，其中的两个三极部分分别作第一路和第二路传声器的前置放大，以保证两路的相互牵制达到最小限度。它的两个阴极都直接接地。这样可以减少由于电子管阴极和丝极间可能漏电而产生的交流哼声。由于这一级的栅极信号电压很微小，同时又无需产生很大的电压增益，因而6N1管在阴极直接接地的情况下，工作仍能得到良好的效果。这一级电子管的灯丝电压未用6.3伏而改用5伏，这样在一定程度上减小噪杂交流声，使扩音部分整机噪声电平更小。
（2）传声拾音混合级：G\(_{2}\)采用一只6N2高μ双三极管分别输入传声器和拾声器的信号，在屏极混合。传声器和拾声器各自单独使用时也互不影响。在G2右半边三极部分的屏极上串接一只50千欧电阻（R\(_{12}\)），适当地降低了拾间级的增益，以达到和G2左半边输出电平相当的程度。这一级电子管的灯丝电压也用5伏，理由同上。
（3）推动级：G\(_{6}\)为一只6P6P束射四极管，担任功率放大级所需激励功率的放大工作。
（4）功率放大输出级：由G\(_{7}\)、G8、G\(_{9}\)、G10四只FU-7（807）束射四极管组成甲乙2类放大器。它的激励功率取自G\(_{6}\)。四只FU－7管的栅极和屏极端各都串接高频扼制电阻一只，来扼制由于电子管并联可能产生的寄生振荡。FU—7管的固定偏压控制在-35伏±2伏以内，使得它们的屏耗远低于规定限额，以确保电子管安全，延长使用寿命。
（5）电源供给:由G\(_{14}\)、G15两只EG1-0.25／10（866A）汞气整流管组成高压全波整流器，采用阻流圈输入滤波。整流滤波后输出端接有泄放电阻（R\(_{52}\)），这样使得四只FU—7电子管能得到很稳定的高压供给。另用一只5Z2P管（G13）接成全波整流器，作为推动级及以前各级和收音部分的电源，同时还供给四只FU－7管的帘栅极工作电压。再用一只5Z2P管（G\(_{12}\)）接成为丝极接地的全波整流器。它的输出电流经R51大量泄放后，给出一个稳定的负35伏丙电压，作为FU—7管的固定偏压。
（6）输出指示器：由6E1调谐指示管（G\(_{11}\)）作输出信号强度指示。指示管的控制电压取自输出变压器次级经氧化铜整流后供给。指示管内左右两块扇形黑影扩张得最开时，表示扩音机没有输出；扇形黑影刚刚闭合时，表示扩音机的输出功率最大。若扇形黑影闭合过度而发生重迭现象，表示扩音机的输出功率已经超过规定值。遇到这种情况，必须将有关的音量控制器，问逆时针方向微微旋动，稍稍降低输出功率，呈扇形黑影刚刚闭合为度，以防止电子管过载损坏。
扩音部分的电性能参数如下：
最大输出功率： 以250欧负载为根据150瓦
输出阻抗： 100、 150、 200、 250欧
频率响应： 80赫～8000赫±2分贝
失真度： 不大于6％
交流声及杂声：机件在静态下，各路输入处均短路通地，所有音量控制器均旋至最大位置，收音部分断路。此时交流产及杂声不大于0.7％。
输入电压： 拾音不大于130毫伏传声不大于3毫伏
消耗功率： 不大于7伏安
进线电源电压： 50～60赫110伏或220伏
关于该机的使用维护，应当注意机器所有组件保持不受潮湿。电源电压不得超过额定值。停止使用时，应将各输入插孔的插头拔下。保险丝应按规定使用，高压部分（RD\(_{2}\)）3安培，低压部分（RD1）5安培。在开机前应将各音量控制电位器关小，待开启后再逐渐开大。不得使输出经常在过负载的情况下工作。当机器在冷却情况下，开用机器时必须首先闭合低压开关（K\(_{1}\)），预热五分钟，然后闭合高压开关(K2)。在环境温度特别寒冷的情况下，还要适当延长预热时间。为了确保使用安全，机器应当妥接有效地线，接在输出端有“O”的接线柱上。电子管各极工作电压参考值及其允许误差均列在图1电路内，所有电压都是对地而言，是机器在静态下用20000欧／伏电表测量得出的。（陈达斌）
