熊猫牌B802型半导体管收音机是南京无线电厂的新产品，共分三个波段，能收听中波及短波电台。机器有皮套可供背负便携；并采用了多种不同颜色的塑料外壳，镶配有精细铝网、名牌等金属装饰件，式样美观大方。装有磁性天线和拉杆天线，以提高收听效能，使用方便。整机有良好的灵敏度和选择性。在寻找短波电台时有短波微调旋钮，以便作辅助调谐。此外，机上还附有外接耳机与外接天线插孔。电源采用R\(_{1}\)4型二号干电池四节，每天如收听3～4小时，约可使用一个月左右。本机可供机关团体及一般家庭作文娱欣赏和宣传教育用，特别适合于旅行携带及无交流电的场所使用。
一、电路原理

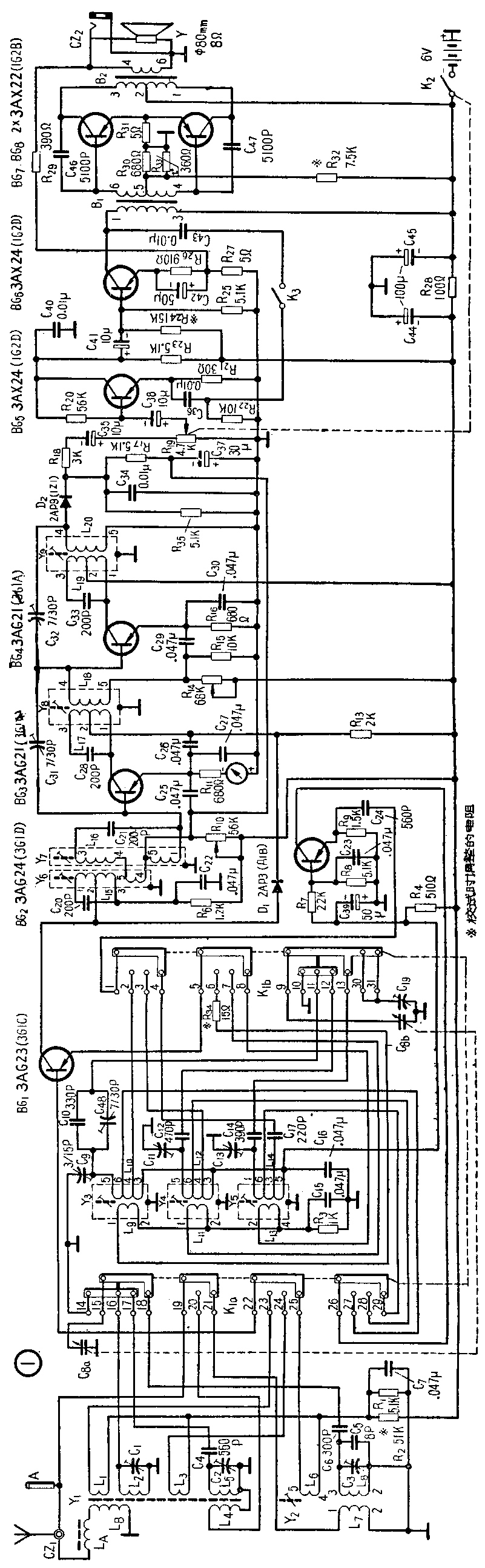

本机采用的是超外差式电路（见图1）。全机总功率增益约在130分贝左右。各级半导体管的参考工作电流分别为：混频级（BG\(_{1}\)）约 0.25～0.6毫安；本机振荡级（BG2）中波1.5～2毫安，短波0.7～1毫安；第一中频放大级（BG\(_{3}\)）约0.5毫安；第二中频放大级（BG4）约0.6～0.8毫安；低频前置放大级（BG\(_{5}\)）约1毫安；低频推动级（BG6）约1.5毫安；推挽输出级两管（BG\(_{7}\)、BG8）均约为1毫安。

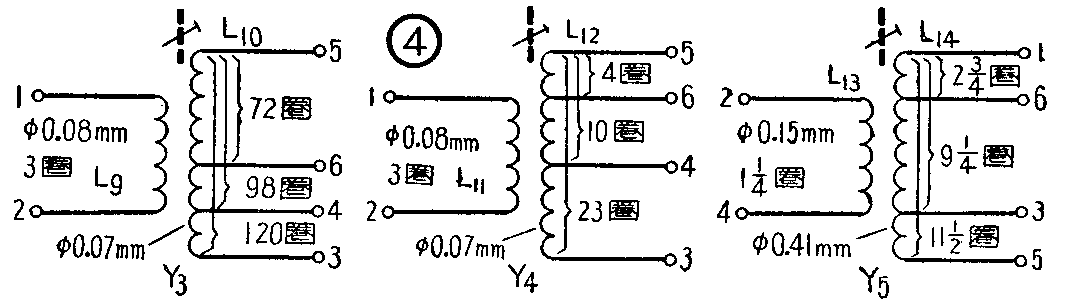

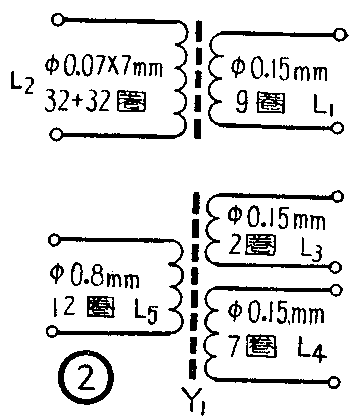

中波及短波的输入回路线圈皆绕于同一磁棒上（单元Y\(_{1}\)）。为了兼顾中波及短波I的接收效果，采用了锰锌材料100毫米（收中波）和镁锌材料60毫米（收短波）胶合而成的混合磁棒，胶合处用套筒紧固。短波I及短波II用拉杆天线接收。振荡管BG2接成共基极电感耦合振荡电路，这种电路具有良好的振荡强度及降压性能。振荡电压耦合到混频管BG\(_{1}\)的发射极，信号电压加到混频管的基极。混频出来的信号经二极中频放大（BG3、BG\(_{4}\)）后加至检波管D2。检波出来的音频信号加到低频前置放大级BG\(_{5}\)，再经推动级BG6和推挽输出级BG\(_{7}\)、BG8加至扬声器Y。

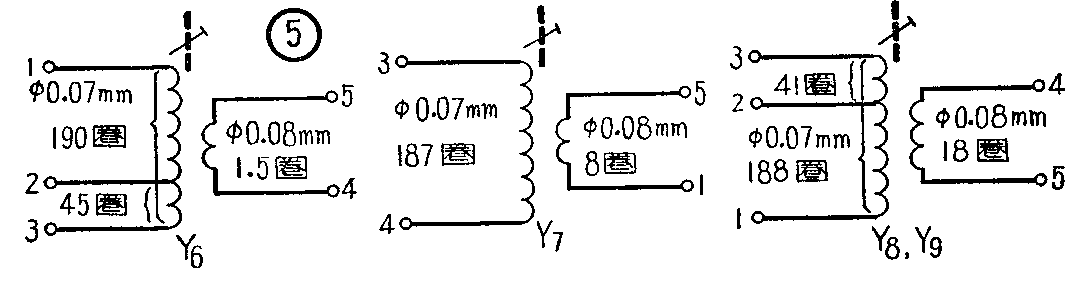

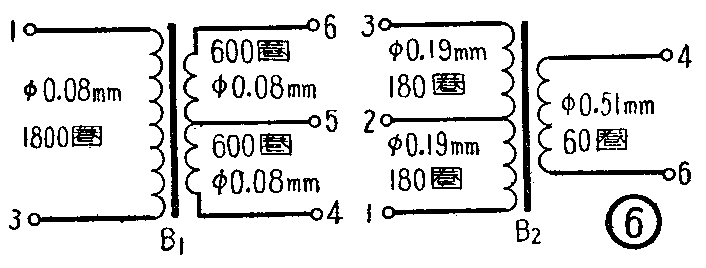

为了改善交叉调制，在混频级BG\(_{1}\)发射极加有电阻R34。该电阻的阻值不宜过大，否则将影响机器的灵敏度。振荡管BG\(_{2}\)的电源经R4、C\(_{16}\)、C39滤波后供给。这样除有利于降压强信号啸叫外，尚有利于降压频率漂移。为了兼顾整机的选择性与频率响应，采用了一级双回路（Y\(_{6}\)、Y7）、两级单回路（Y\(_{8}\)、Y9）。双回路采用电感耦合。因为半导体管内部反馈严重，而每只半导体管的集电极电容C\(_{C}\)又不同，故采用拉线式微调电容器C31及C\(_{32}\)对不同的半导体管中频放大器进行中和，R10及R\(_{14}\)系采用半可调薄片式电位器，用来调整半导体管的工作电流，图中所示为调到的数值，最大值为120K。电位器R19系小型碳膜电位器，由于低频放大器的增益较高，当电位器用久后调节电位器控制音量时显出现“呼呼”的动噪声，故此处加了一个电容器C\(_{35}\)可以较好地消除动噪声。R18的作用一是为了使检波交流负载阻抗和直流负载R\(_{35}\)相接近，以利于减小检波失真，其次是限制机器的增益，以提高相对灵敏度。低频部分从扬声器的输出端至推动级BG6的发射极加有约-6分贝的负反馈，以改善低频失真。C\(_{36}\)、C43、C\(_{21}\)、R22组成一反馈式音调控制网络。R\(_{33}\)为热敏电阻，用以保证温度变化时，输出级工作状态不受影响。C46、C\(_{47}\)为并联电压负反馈电容，用以改善低放的频响和抑制强信号哨叫。R20为并联电压负反馈电阻，用以供给偏置电压和改善频响。
为适应山区及边远地区收听的需要起见，本机的近期产品皆加有外接天线装置。采用如图1的方式。其中L\(_{A}\)为外接天线线圈，约0.7毫亨，LB为天线耦合线圈，直接绕在磁棒上，绕5圈。C\(_{1}\)改用拉线微调电容器。
本机灵敏度中波不劣于1.5毫伏／米；短波不劣于100微伏。选择性不劣于26分贝。额定输出功率为100毫瓦。电源消耗无信号时约10毫安；额定输出时约50毫安。
二、结构特点及元件数据
整机采用印刷电路板，元件竖立排列。波段开关为拨动式的印刷开关K\(_{1a}\)及K1b。采用冷挤同心微调电容器（C\(_{1}\)、C2、C\(_{3}\)、C11、C\(_{13}\)）、薄膜双联可变电容器（C8a及C\(_{8b}\)）、小型RTX型电阻及小型金属化纸质CZJX型电容器，以减少空间占用体积。电解电容器采用单向出头的，以便于直立安装。本机有音调开关K3，只供选择高音及低音音色之用。
拉线传动有其特点，指针的行程被放大了一倍，使传动平滑。本机的重量（包括电池）约1.15公斤。外形尺寸约220×119×48毫米\(^{3}\)。
电表的使用：机器正面度盘左侧有调谐指示电表。当开机后指针在摆至实线范围外，调谐至电台时指针右摆，当指针右摆相对最大值时，表示电台完全调准。当开机后（无电台时）指针左摆的程度大小即表示电源电压的高低：如指针左摆在实线横道范围内即表示电源电压过低，此时机器灵敏度很低，或因停振而收不到电台信号，表明这时必须更换电池（参看图7）。 （顾申年 谢钜铮）
