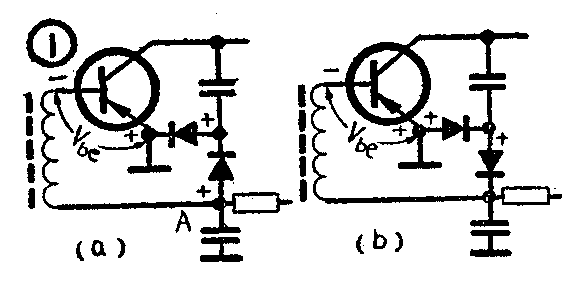

问：简易半导体管收音机的倍压检波线路有如图1中（a）的接法，也有如（b）那样的接法，它们之间有什么不同？为什么？
答：这两种线路接法，总的说来，以（b）的一种接法较为合理。它们之间主要区别在于：在（a）线路中，在二极管的两端加的是反向偏压；而在（b）的线路中，二极管两端加的却是正向偏压。这个偏压是由于半导体管在工作时必须要建立一定的V\(_{be}\)，它的大小由偏流电阻来调整、Vbe的极性是一定的，A点必须为负极性，因此两种接法获得两种结果。

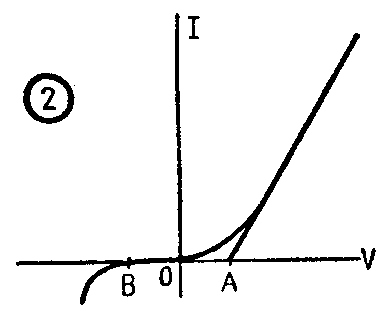

大家知道，一般二极管的特性曲线是如图2，在正向部分的开始段，特性曲线稍有弯曲，这对减小检波失真是不利的。为了克服这一点，稍稍加一点正偏压（如图中的OA），把二极管的工作点移到A点上来，对减小检波失真有些好处。图1（b）的电路检波失真比较小，就是这个缘故。而图1（a）的电路恰恰相反，二极管上加的是负偏压，意思就是说把它的工作点移到B点来了，这时当信号小于OB时，二极管根本不产生电流，只有信号大于OB时才能检波。因此在调幅度不大时失真影响不太严重。但在调幅度较大时失真就很严重了。如果三极管的V\(_{be}\)很大，那末小信号根本不检波，就不再工作。但图1（a）线路因检波器的导通角比较小，检波器输入阻抗比较高，对提高高频放大的增益有些好处。因此图1（a）的线路搞得合适，能提高一些灵敏度。
问：关于半导体管收音机用的级间和输出变压器的规格，书刊上常常谈到它们的初级与次级圈数比，如3∶1、5∶1等，可是购买成品时变压器上标明的往往是欧姆值的比，如600Ω∶8Ω,9000Ω∶1000Ω等，问它们之间相互关系是怎样的？
答：这两种表示方法说明同一个问题。从变压器原理中知道，变压器的初、次级电压比与圈数比是成正比例的，而初、次级电流比与圈数比则成反比例。因此如以V\(_{1}\)、I1、n\(_{1}\)代表初级电压、电流和圈数，V2、I\(_{2}\)、n2代表次级电压、电流和圈数，则
因此（1）×（2）为
即
而\(\frac{V}{_{1}}\)I1=Z\(_{1}\)(初级阻抗）；V2;I\(_{2}\)=Z2(次级阻抗），故
就是说初级阻抗与次级阻抗之比等于圈数比的平方。
设有一个变压器标明阻抗比为600∶8，那么根据上式（3），其圈数比应为
\(\sqrt{6}\)00;8=75≈8.7
反过来，如果已知变压器的圈数比为3∶1，那末其阻抗比必为9∶1，就可以选用9000Ω∶1000Ω,或4500Ω∶500Ω那样的变压器。（以上范思源答）
问: 接扬声器用的线间变压器无说明书，上面也无表示阻抗的数据，有的仅在次级有阻抗Ω数，而不知其初级阻抗等，请问在无复杂的测试仪器不，如何测量及算出它们初次级的阻抗数？
答：线间变压器初次级阻抗不知道，可用下法解决。先用万用表测量出线圈的直流电阻，阻值大的是初级，阻值小的是次级。从初级送入一个几十伏的交流电压进去（可用电灯电压经过变压器降低），分别量出初级及次级电压u\(_{l}\)和u2（见图）。根据公式，电压比的平方等于阻抗比。知道了接在次级的扬声器阻抗，就可以算出初级阻抗了。例如，送入的u\(_{l}\)为22伏，量出u2=2伏，则电压比为\(\frac{22}{2}\)=11;1(11比1），那末阻抗比为(\(\frac{11}{1}\))\(^{2}\)=121;1。次级接4Ω扬声器，则初级阻抗Z\(_{1}\)=4×121=484。一般变压器不会有484Ω这样的零碎数，所以可知它是500Ω的了。
问：线间变压器上没有标志，如何能够知道它是多大瓦数的？同一个厂出品的线间变压器，其外表型式相同，仅略知它的瓦数不同，不知其初次级阻抗是否相同？有5瓦的扬声器，没有5瓦的变压器，只有10瓦的变压器，是否可以代用？
答: 不明瓦数的线间变压器可以从外形大小与已知的相比较大致估计出来。不同瓦数的变压器，其内部阻抗可能是相同的，也可能是不同的，它与瓦数没有直接关系。用瓦数大一点的线间变压器代替小一点的，完全可以。瓦数小的变压器，用时略为超过一些（例如50％）也是可以的。（以上 方锡答）
问：1963年第8期介绍的优质晶体管三管机，如装成为袖珍型式配用小型扬声器，应采用何种规格较为合适？采用市售小型输入与输出变压器，应当用何种匝数比的？
答：上述收音机原用8欧0.1瓦大型高灵敏度扬声器，为的是配合较大的机箱，可以获得较高的音量，并可以改善低频音质。如装成袖珍式采用小型扬声器，也可能得到足够的音量和满意的效果。目前市售的小型扬声器，如2吋的YD－0.1瓦，212吋的YD－0.25瓦及飞乐牌的小型扬声器，质量都很好，可按机箱尺寸和经济条件选购，都可代用。
输入变压器选用得适当，不但能得到最大不失真输出电压和增益，而且还能使频率特性改善及失真减小。本机所用的输入变压器，其匝数比经实验以选在1.5∶1或2∶1时最为理想。一般利用推挽电路的功率输出级，其输入阻抗，也就是输入变压器次级的有效负载，约为2千欧，而初级阻抗约为5千欧左右。市售的输入变压器如北京第一无线电器材厂的BJX－2型或其他比数接近的小型输入变压器，均可代用。输出变压器应按所用扬声器的音圈阻抗配用。一般扬声器的音圈阻抗折合到变压器的初级应为600欧左右，故如扬声器阻抗为3.2欧的，可选购市售600Ω∶3.2Ω的，如北京厂的BCX－2型或其他较接近的小型输出变压器代用。
问：上述收音机中所用音量控制电位器，是否可用市售超小型电位器代替，电路中具体元件有何改变？
答：本机原用的音量控制电位器是50千欧，它是检波二极管的负载。经验证明，检波器的负载越大，检波效率越高，失真越小。再生来复式和超外差式收音机对检波器负载的要求不完全一样。因为检波器的内阻随高频电压大小变化而不同，高频电压越高，检波器内阻越小。在高频电压不足够大的情况下，检波器的内阻具有一定阻值，故不能忽略不计。因为检波器内阻R\(_{i}\)是与其负载Rz成串联的，如图a所示，检波后实际得到的音频电压是从R\(_{i}\)和Rz之间取得的分压。若R\(_{z}\)(即音量控制电位器）越大，则得到的音频电压越高，所以在这里音量控制电位器用10千欧以上的阻值比较有利。在超外差式机中，由于检波前的高频电压很高，检波器内阻Ri实际上小得可以忽略不计，故在超外差电路中R\(_{z}\)可用5千欧左右的音量控制电位器。本机中如改用10千欧超小型电位器，电路元件可以不变，也可将原有R3适当改小一些，以能得到合适的音量为准。R\(_{3}\)越大，检波器负载越大，但电位器上分得音频电压越小，如图b所示。故R3不宜过大，也不宜过小，可取1千欧～4.7千欧左右。R\(_{3}\)的串入主要是提高检波器负载的。（以上詹正权答）
