常见的矿石（或半导体二极管）收音机都是用可变电容器来调谐电台的。实际上，不用可变电容器，使用调节磁棒的方法同样也可以达到调谐电台的目的。这样，就可以装成零件少、体积小和成本低的矿石机。

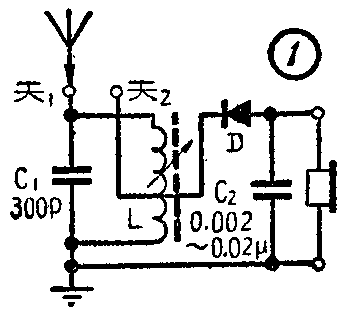

这种矿石机的电路如图1所示。谐调电路中C\(_{1}\)是采用固定电容器，电感线圈L的电感量是可以通过磁棒来调谐的。我们知道，调谐回路是由电容器和线圈组成。它的频率f是由电容器的电容量C和线圈的电感量L所决定的，其关系为:
f=\(\frac{1}{2π}\)\(\sqrt{LC}\)。
在使用可变电容器时，电感量L保持不变，所以频率f与电容量的平方根\(\sqrt{C}\)成反比。现在我们使用固定的电容器，而电感量L可以由磁棒在线圈内的位置来改变，因此f与L成反比，即要收听频率低的电台时，电感量要大，这时磁棒应向线圈内推，收听频率高的电台时，电感量就要小，应该把磁棒向外抽出来。

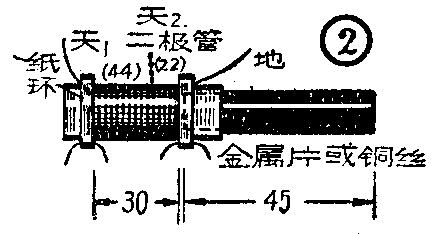

为了要覆盖中波段全部频率，线圈的圈数、线径大小、电容器的电容量和磁棒的长度要相互配合适当。这里磁棒是用φ10×45毫米的（规格要求不太严格），线圈用0.07×7编织线平绕66圈，在离地端第22圈处抽头（见图2）。电容器C\(_{1}\)是300微微法，可采用云母的或其它较优质电容。电容器C2对调谐影响很小，可在0.002～0.02微法间选择。半导体二极管采用一般市售检波二极管就可以。用矿石效果要差一些。外接天线接天\(_{1}\)时灵敏度较高，接天2时选择性较好。
装置的方法很简单。但是因为磁棒要能在线圈架内移动，同时为了减少磁漏，线圈还应尽可能地贴近磁棒，因此建议按下面的办法来绕制线圈：先在磁捧上衬好两层纸，然后用废照相底片括去药膜卷在衬纸的磁棒上用万能胶粘合做成线圈架，使磁棒能在线圈架中移动。绕线前另准备好牛皮纸两条（约宽3毫米），以便卷成纸环压住线头和线尾（参阅图2）。当每个纸环卷到厚度约1毫米时，在纸环中插入薄金属片（3×15毫米）各一片，继续卷纸环使厚度达到2毫米左右，然后粘好。金属片是用来把线圈固定在安装板上用的。

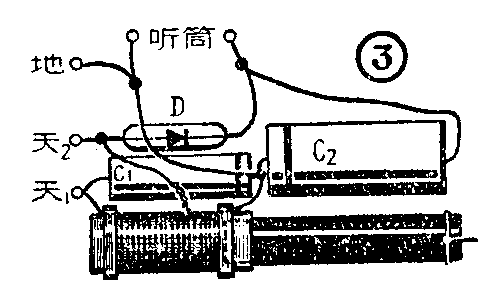

收音机可以装入塑料肥料盒内，具体布置如图3所示。磁棒的驱动可以用一根铁丝套上绝缘套管在磁棒的外端绕一圈，用钳子钳紧，在盒边上开一小孔，铁丝从小孔中穿出（图4），牵动铁丝就可以调节电台了。 (陈康)
