问:半导体管的工作状态是由偏流来决定的,为了获得适当的偏流,一般是改变图中偏流电阻R\(_{1}\)的大小。但如保持R1的阻值不变,改变R\(_{2}\)的大小是否同样可以得到所需的偏流。为什么有的电路不用R2?

图1
图1 🔍原图 (162×282)

答:只用R\(_{1}\)不用R2的偏置电路稳定性比较差,只适合用于要求不高、工作电源比较稳定的场合中。

在有R\(_{2}\)的电路中,保持R1不变而改变R\(_{2}\),同样可以得到所需的偏流,但这样做会产生一个问题。从电路上可以看出R2是并联在半导体管的输入端的。如果R\(_{1}\)偏小,而为了保持一定的偏流,势必要使R2减小。这样前一级来的信号电流就会有一路从R\(_{2}\)上分流而去,影响输入到半导体管的电流,因而减少了功率增益。因此一般往往是先肯定R2(R\(_{2}\)的数值要求比半导体管的输入阻抗大),然后再确定R1。R\(_{2}\)的阻值也不宜太大,因为R2愈大,半导体管的稳定性就愈差。

问:作推挽放大用的两只半导体管要求特性一致,在业余条件下怎样进行选配?

答:推挽放大级要求所用两只半导体管特性一致,主要目的是防止产生不对称失真。影响不对称失真的因素很多,实验表明最关键的是两只半导体管在低电压大电流时的直流放大倍数(即直流放大系数β-)。作推挽用的两只半导体管要求β-尽可能接近,这样失真的可能性就小。

在业余条件下要测量半导体管的β-,可用两只万用电表的电流档分别接在半导体管的集电极和基极电路中如附图所示,调整电位器R,使集电极电流I\(_{c}\)指示为60毫安,这时看一下基极电流Ib是多少,β-值可以根据公式β-=\(\frac{I}{_{c}}\)Ib算出。例如某半导体管测得电源电压V\(_{c}\)=1.5伏,Ic=60毫安,I\(_{b}\)=1毫安,那末此管的β-=60;1=60。

图2
图2 🔍原图 (290×260)

挑选管子时,两管的β-最好相差不大于10,高质量的放大器最好不大于5。(以上范思源答)

问:电子管收音机和半导体管收音机的电阻和电容是否可以通用。

答:电子管收音机用的电阻和半导体管收音机用的小型电阻,除了功率大小不同外,其他性能是一样的。电子管收音机用的工作电压较高,电流较大,而半导体管收音机的工作电压和电流要小得多。所以电子管收音机用的电阻额定功率比半导体管机用的为大,用于电子管收音机的电阻都可以用在半导体管收音机,只是体积大而已,只要结构上允许,就没有问题。

但是半导体管机上的电阻用到电子管收音机上去时,则应注意所用地点的电流大小,以免超过电阻的额定负载而烧坏。例如检波滤波电阻、前级电压放大管的阴极电阻、电压负反馈电路的电阻、音调控制电路的电阻和各级电子管的栅漏电阻等承受功率极小,可以用小型电阻,而功率管的阴极电阻、高压部分的滤波电阻、降压电阻和耦合电阻等承受的功率较大,不能用小型电阻代换。

电容器则是耐压问题,用于电子管收音机的电容器耐压高,用于半导体管机的耐压低,只要不受体积的限制,电子管机的电容器都可用在半导体管收音机上,但应根据电容器的种类和电路的要求作相应的使用。例如半导体管机原来需要用小型的云母、瓷管或聚苯乙烯电容器的地方仍应使用同类大型的电容器,原半导体管机上一些旁路电容器使用小型的钛酸钡或涤纶电容器等的地方,可以用大型的纸质电容器。半导体管收音机的电容器则不能全部用在电子管收音机上,例如在前级电压放大或高频部分的阴极旁路电容、无高压的谐振回路中的电容和耦合电容等可以相应的通用外,其他如有高压的滤波电容、耦合电容、隔直流电容等则不能通用。

问:一般电子管收音机,灵敏度以微伏为单位,而半导体管收音机以毫伏/米为单位,两者有何不同?

答:使用机外天线的收音机,灵敏度是以收音机在输出规定大小的功率时,天线端所需的电动势来表示,单位为微伏。而用机内天线(如磁性天线、环状天线等)的收音机灵敏度则以输出在规定大小的功率时天线端所需的电场强度来表示,单位为毫伏/米。电子管收音机一般是机外天线多,所以灵敏度常见是微伏表示。而半导体管收音机则多用磁性天线,所以多见到是毫伏/米。但电子管收音机也有用机内天线的,也要用到毫伏/米表示灵敏度。所以用哪种单位应该以采用的是机外或机内天线的方式来区分,而不能以电子管或半导体管来区分。(以上林华答)

问:怎样检查收音机的电源变压器好坏?

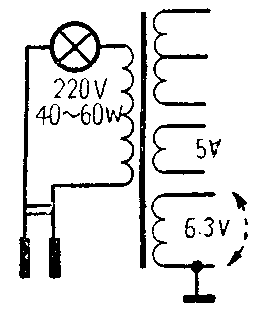

图3
图3 🔍原图 (260×315)

答:电源变压器的好坏,大体上可从以下三个方面进行检查,如果变压器是装在收音机上的,要先拔下全部电子管和指示灯:(1)检查各组线圈有无断线,办法很简单,只要用欧姆表量一下各组线圈的电阻就可知道。一般五灯收音机、5伏和6.3伏线圈直流电阻不到0.5欧;22O伏线圈电阻约在30~60欧之间;次级高压线圈电阻约在300~500欧之间。(2)检查变压器内部有无短路。这种短路一般用欧姆表是检查不出来的。常用的办法是串灯法,就是把变压器的220伏初级线圈和一只40到60瓦220伏的电灯泡串联后,接到220伏交流电源上去。由于电子管和指示灯已拔下,变压器无负载,初级线圈电流一般很小,灯泡应当不亮或仅发暗红光,表示变压器是好的。如果灯泡很亮,消耗电流大,就说明变压器内部有短路。有些变压器质量较差,本身损耗较大,灯泡亮度比较大,但又不是很亮,难以判断好坏。这时可以用解锥或一段接线把6.3伏线圈短路一下:如果此时电灯泡亮度变化很大,变压器就是好的;如果变化很小,说明变压器原来已经有短路的地方,现在虽然再短路,也就没有变化或变化不大了。(3)检查220伏线圈是否与铁心短路或漏电。检查的目的主要是从人身安全考虑出发的。办法是用试电笔接触铁心,如果试电笔很亮,说明漏电比较大。也可以用万用表检查,把电表放在交流250伏或更高一点的档上,一根表笔量铁心,一根表笔量地线或自来水管。如果电表读数在几十伏左右,说明漏电已较大,如果表笔无地线可接,也可以手拿表笔借人身通地(人要站在地面上,站在木板上就不灵了)。由于电表内这时串有一个250千欧以上的电阻,对人身安全没有妨碍,但是不可把电表放在更低的档上。不管用什么办法,电源插头都要调换一次,再检查一次。

上面的办法,也可以用来检查扩音机的输出变压器和其他较大的变压器,但是收音机的输出变压器和其他很小的变压器,不能用这个方法检查。

问:收音机不和广播线连在一起,为什么开放有线广播时收音机里会听到有线广播的声音?怎样才能避免?

答:收音机从天线上收到的是广播电台的音频电流。有线广播线上传输的是音频电流,本来是不会干扰收音机的,但是在特殊情况下或发生了故障,也会对收音机造成干扰。

曾经发现的有两种情况。一种是单线广播线(也可能是双线广播线,但其中一根是通地的)经过收音机附近,音频电压直接串入收音机的低频放大部分,或者串扰扩音机的话筒和话筒放大级。遇到这种情况,不管收音机的刻度转到什么地方,都受它的干扰。这种情况对收音机的串音较轻,对扩音机则较重。解决的办法只要在收音机或扩音机的机壳上接一根地线就成。但是对扩音机有时只能做到减轻,不能全部解决,还得从扩音机和话筒线本身进一步检查解决。

另一种情况是扩音机发生了故障,或者原来安装上存在问题,产生了高频寄生振荡,变成了发射机向外发射。这时其他扩音机一般不会受到干扰,收音机只是在刻度盘上某几个地方出现干扰,往往离开广播线数百米的地方仍然收到有线广播。由于有线广播负载情况的改变,机房电压的变动,值机人员调节音量控制等,这种干扰还可能时有时无。这种情况要从产生寄生振荡的扩音机身上检查解决。扩音机一旦产生寄生振荡,电力消耗不正常,还可能造成电子管屏极发红,打穿输出变压器等,对有线广播是很不利的。(以上方锡答)
