新型调谐指示管——6E2

最近上海电子管厂试制成功一种新型的带式调谐指示管6E2。这种指示管比一般使用的6E5P及6E1调谐指示管具有更高的指示灵敏度和优点，它的结构新颖，在收音机上采用时将使收音机的外形装璜形式更美观，将为大家所喜爱。

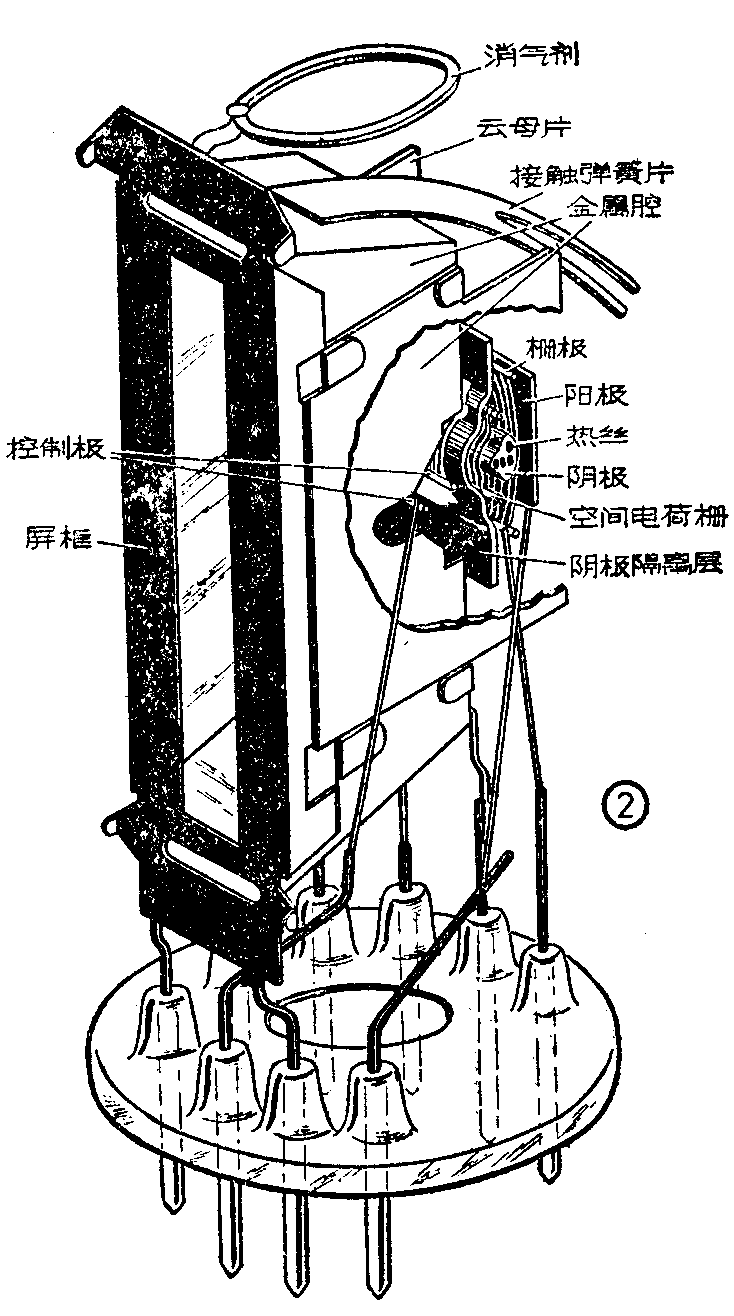

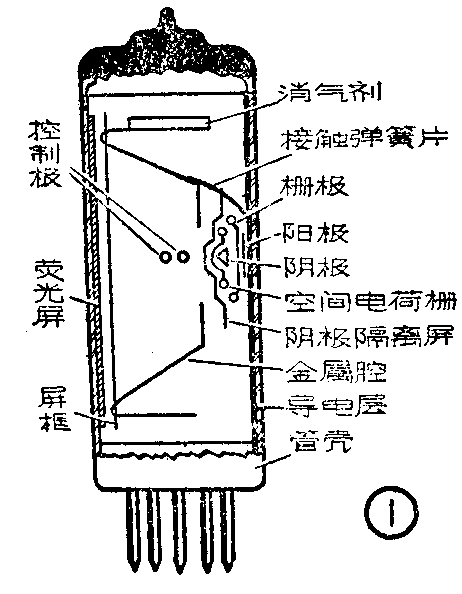

6E2新型调谐指示管是一般九脚小型电子管，它由两部分构成：三极管部分与指示部分。管内有一个横截面近似三角形的共用阴极，两个部分分列于阴极前后两侧（见图1剖面示意图及图2内部结构图）。

三极部分由三角形阴极的底面、栅极和阳极组成，其作用与一般三极管相似。

指示部分包括阴极的两斜侧面；包围此阴极两侧面的空间电荷栅，它与阴极相连接，使阴极表面保持等电位，并限制阴极发射的电子流紊乱地打到四周。空间电荷栅的前面有一个阴极隔离屏（亦与阴极相连），屏中央有一长方孔，使电子流通过长方孔后成为规则的电子束，此屏还有隔离三极管部分与指示部分相互影响的作用。屏的前面装置一楔形空槽的金属腔，使电子束不至打到四周管壁上，它与荧光屏同电位。金属腔左端侧面盖上一只屏框，框孔正对荧光屏，框孔的尺寸决定荧光屏光带的尺寸。荧光屏为长方形状，是将荧光材料涂敷在管壳内壁上形成。金属腔内还放有一个控制极（亦称偏转电极），它使电子运动轨迹发生偏转，在荧光屏上就显示出光带的张开与闭合。

当荧光屏上加有一定的对阴极为正的电压时，指示部分阴极发射出的电子流在阴—屏间电场的作用下，通过阴极隔离屏成为规则的电子束，并得到一定的能量，打到荧光屏上就使荧光质激发产生一条均匀的光带。如在金属腔内放置的控制极电位变化，金属腔内电场就发生变化，电子束运动的轨迹也随之变化。若控制极的电位低于所在位置的自然电位，则电子束受到控制极电场的影响，分为向相反两方向偏转的两部分电子束，打到荧光屏上，荧光屏的中间出现一段阴影区，两端各出现一小段亮区，这时荧光屏光带张开。若控制极的电位相当低，电子束运动轨迹受到偏转程度也就很大，电子束根本打不到荧光屏上，荧光屏整个部分均为阴影。若逐渐升高控制极的电位到等于其自然电位时，电子束运动轨迹就不再受控制极电场的影响，轨迹方向不发生变化，此时在荧光屏上阴影区就消失，两端亮区增长到刚好相碰，荧光屏上出现一条均匀的光带，称为荧光屏光带闭合。如控制极电位高于其自然电位时，电子束运动轨迹就变为相向偏转的两部分电子束，且发生部分重迭，此时电子束打到荧光屏上，除出现一条光带外。还在光带中间出现一小段特别明亮的亮区，这种情况称为荧光屏光带交叉。

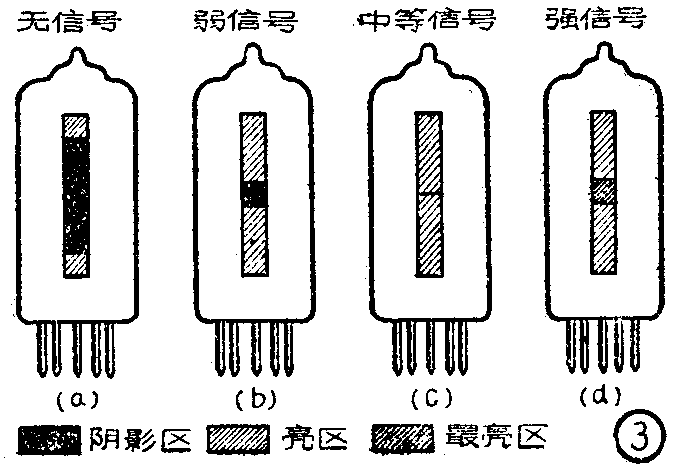

控制极电位的改变是通过三极管部分的作用得到的，其原理与6E1相似，但它是在管外将控制极与阳极相连接。不同信号强度时荧光屏闭合情况如图3所示。

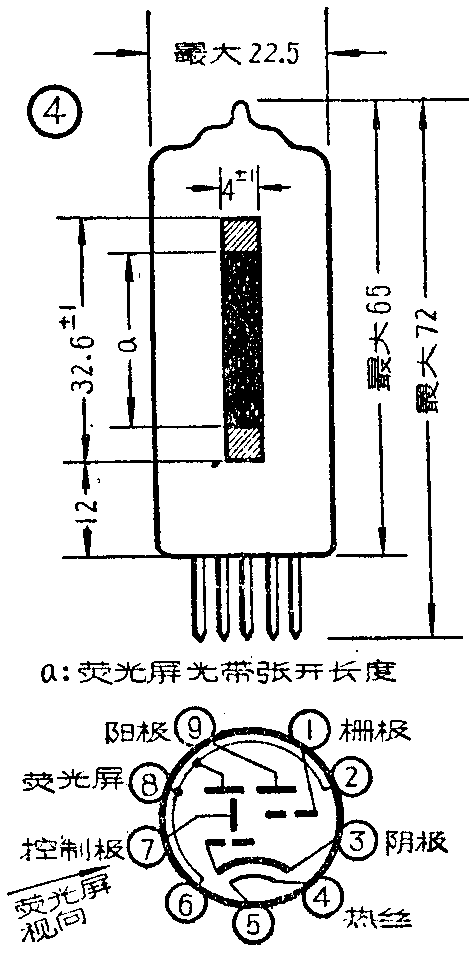

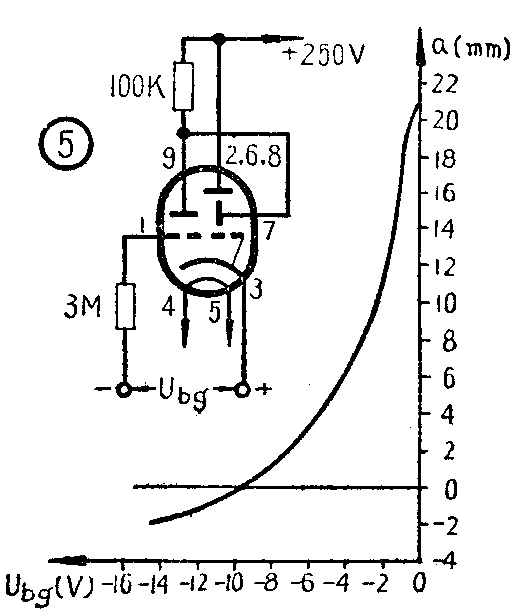

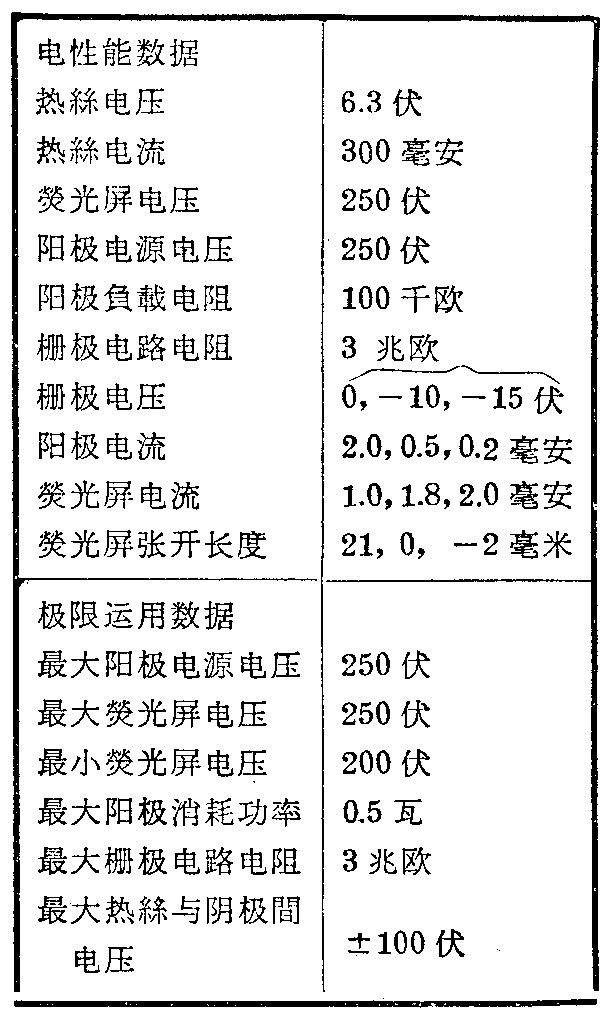

6E2的外形图和电极与管脚连接图如图4所示。电性能数据列于附表。特性曲线示于图5。

荧光屏特性；该管荧光屏使用的荧光质是硫化锌铜，发光亮度高，发光颜色比硅酸锌锰柔和，经试验发光亮度寿命也比较长。

1．用作收音机的调谐指示。

2．用作录音机的过调制指示。

3．在管外附加一透明刻度板，校准刻度后，可用作电压测量及其他测量指示。（刘光金）
