在召开电话会议时，要求每一个会议参加点都能够发言，能够使所有的会议参加点和坐在电话会议室里的人，都能听到各个参加点的发言。这些要求使用普通电话机是难以实现的。我们根据需要，把原来的电子管式会议电话机，改成了半导体会议电话机。经过使用，效果良好，并能用在无交流电源或交流电源不可靠的地方。

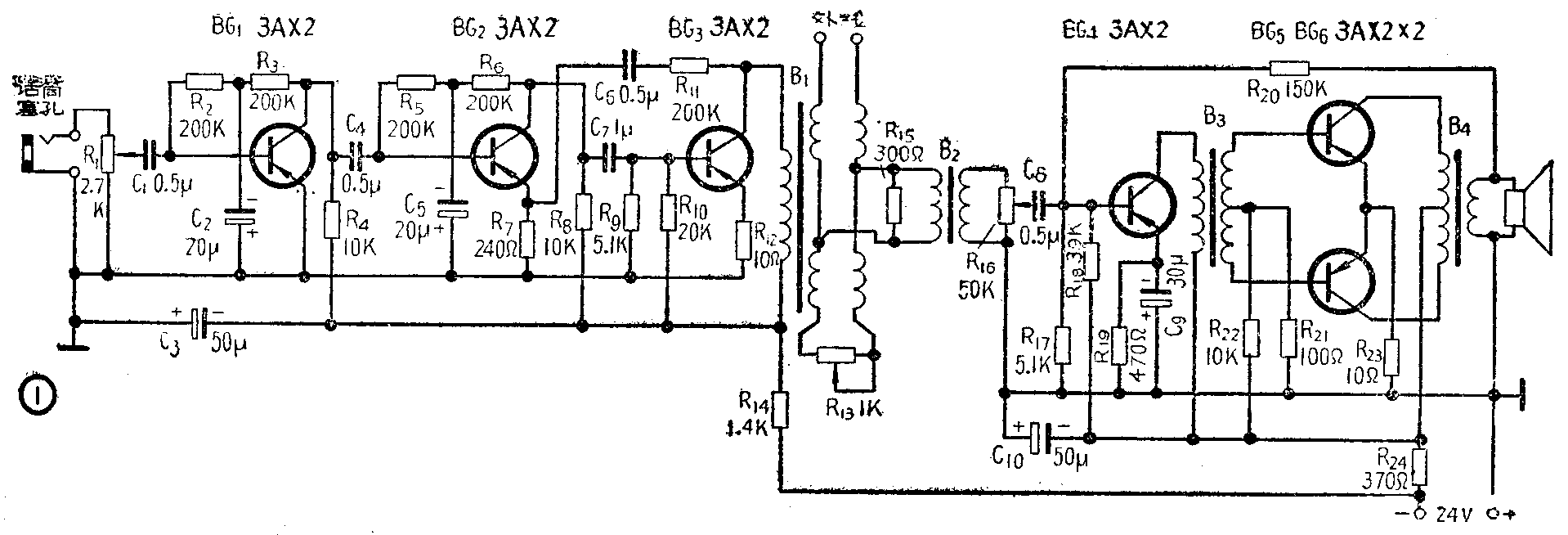

此会议电话机用直流24伏供电，其电路如图1。送受话的平衡是靠混合线圈B\(_{1}\)来完成的，送话信号能传输至外线而不传向受话电路。
送话电路由三级甲类放大电路组成，其增益为61分贝时，约有8分贝的二级电流负反馈，故有音质好，失真小，线路阻抗变动对输出电平的影响小等特点。BG\(_{1}\)，BG2的偏置电路采用电压反馈自偏，BG\(_{3}\)采用电流反馈自偏，因而稳定性较好。
受话电路为二级放大电路，末级为乙类推挽放大，若增益调到45分贝，它有6分贝的电压负反馈。偏置电路均为电流反馈自偏。
电路元件
BG\(_{1}\)～BG6均为3AX2半导体三极管。B\(_{1}\)2可用电子管会议电话机的混合线圈及输入变压器，也可以自绕，其方法如下。
混合线圈的绕制：

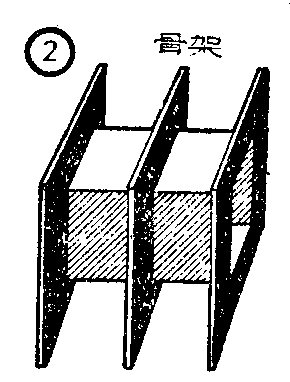

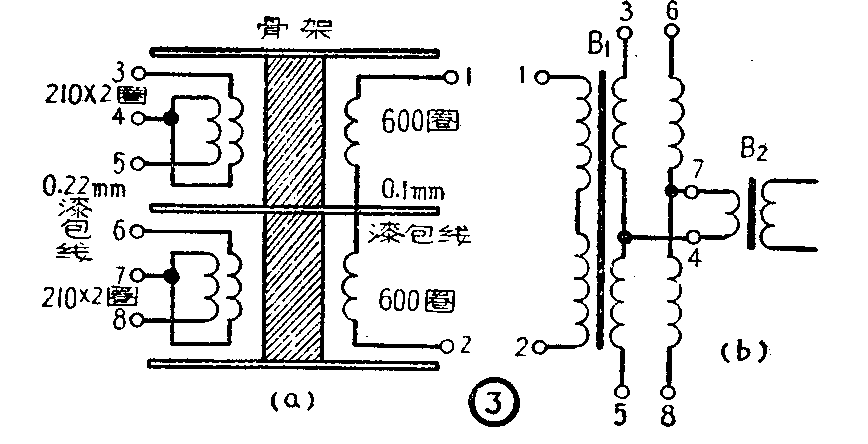

用E\(_{42}\)磁性瓷芯，取0.75毫米厚青壳纸，比照瓷芯尺寸，做一个如图2形状的骨架，在骨架两格内照图3绕线圈，先绕①～②线圈后用双线并绕③～⑤和⑥～⑧线圈，为了使分布电容一致，每层线圈间和初次级间要垫薄蜡纸，每圈紧贴无隙；双线并绕不应使一线松缓，更不应使用线径不一致的线并绕，因为这样会造成电阻、电感参数的不一致。

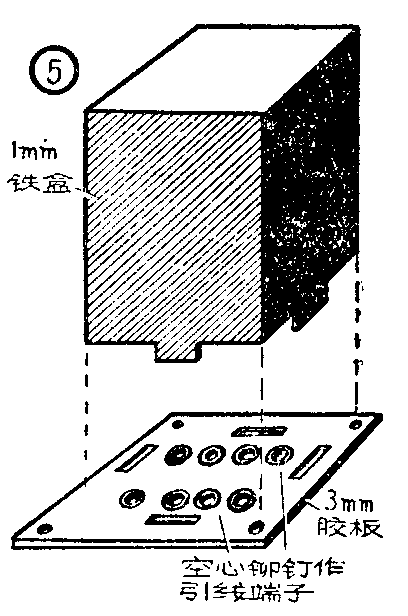

线圈绕好后，按图4用夹板将磁性瓷芯固定，然后把线圈浸在热蜡里驱潮（蜡不能太热），待蜡锅内没有气泡溢出时拿出线圈，再把70％的石蜡和30％的松香熔化在一起，用它把线圈灌固在图5的铁盒内，然后把引线焊牢在胶板的空心铆钉上。
一般来说，绕好的线圈问题不大，为了保障性能良好，最好在线圈浸蜡之前，先作一下绝缘、直流电阻和平衡的测量。其方法简述如下：
1．绝缘测试
用250伏兆欧表测量线圈①⑤端子和⑤⑧端子，绝缘不应低于50兆欧，磁心与各线圈之绝缘不应低于50兆欧。
2．直流电阻测试
①②间的电阻不大于200欧。③～④、④～⑤、⑥～⑦、⑦～⑧四线圈直流电阻都相等。
3．平衡测试
③⑥间和⑤⑧间各接一600欧无感电阻（阻值必须一样），自①②端送入800赫4伏信号，在④⑦端接一高阻听筒，应听不到声音或声音极微小。
以上三方面若一项有问题，都要降低混合线圈质量或者不能用，所以必须拆下重绕。
此混合线圈外线端和平衡电位器端均应接配600欧阻抗。
受信输入变压器绕制：
此变压器可用6P1P用输出变压器，原初级不动，改作次级，原3.2欧的次级圈拆下，改用0.09mm漆包线绕1800圈（可乱绕）作初级线圈，接在混合线圈B\(_{1}\)的④⑦端子上。
B\(_{3}\)4用E\(_{3}\)0磁性瓷心，按图6数据自制。扬声器用8欧0.1瓦的高效扬声器。话筒应该用低阻抗的（600欧左右的）。
测量与调整
1．各半导体管的工作点应按下表的集电极电流调整，调整时把直流电流表串入集电极电路（末级推挽串入输出变压器中心抽头处）变更相关偏流电阻值，达到规定要求。
2．送话放大器按图7接线测试。将800赫3毫伏音频信号送入话筒塞孔，外线并接600欧无感电阻、毫伏表和示波器。调整电位器R\(_{1}\)，使毫伏表指到1.41伏，波形应为正弦波无失真现象。然后变动音频振荡器频率由300到3000赫且保持输入电平不变，波形应无失真，输出电压最大和最小指数为电压不均匀度，其值为：
20lg\(\frac{U}{_{大}}\)U小≤4.3分贝
撤除输入信号，600欧电阻接入话筒塞孔，毫伏表指数即为送信杂音电压（U\(_{杂}\)），杂音防护度应为：
20lg\(\frac{U}{_{杂}}\)1.41≥52分贝

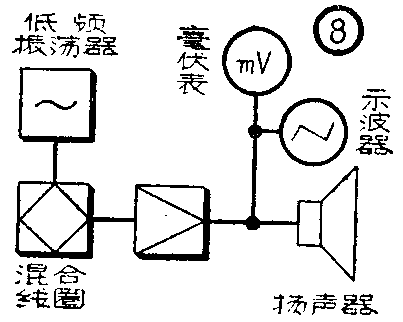

3．受话放大器的测试接线如图8。将800赫390毫伏音频信号由外线送入，扬声器音圈并接毫伏表和示波器，调整电位器R\(_{16}\)使毫伏表达到890毫伏，此时应无波形失真，频率特性测试与送信频率特性测试相同。然后撤除外线输入信号，接600欧无感电阻，毫状表指数为受信杂音电压，杂音防护度应为：
20lg\(\frac{U}{_{杂}}\)0.89≥62分贝
4．混合线圈平衡度测试。将送话输出固定在1.41伏位置，受话输出固定在890毫伏位置，自话筒塞孔送入800赫3毫伏信号，外线并接600欧，调正平衡电位器R\(_{13}\)，使扬声器输出电压最小（U小），此即平衡最佳点，其平衡度应为：
20lg0.89U\(_{小}\)≥55分贝
5.升温试验。将200瓦灯泡直照各晶体管，靠近晶体管放一温度表，待温度表升到40℃时，测试送受信输出电压，与室温测试时的数值比较，相差应小于1％。（史振藩）
