扩音机的扬声器配接不当，不但会使声音失真，达不到额定输出功率，严重的还会损坏电子管、输出变压器及扬声器等。本文将从几个不正确连接的例子来说明扬声器的正确配接法，并附带说一说导线和线间变压器的用法，供读者参考。
常见的几种不正确接法

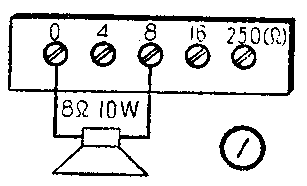

例1 在40瓦扩音机的“0”和“8”欧接线柱上，接一只8欧10瓦扬声器，如图1。
这样接法，阻抗是配合了，但扬声器的功率低于扩音机输出功率。有些同志会以为我们接上的扬声器是多少瓦，得到的也将是多少瓦的电力，就像电灯上接用的灯泡一样。这样想法是错误的，这只扬声器得到的不是10瓦而是40瓦的电力，我们来看一看“0”和“8”欧两接线柱之间的输出电压就可知道。输出电压是根据下列公式（1）算出：
E=\(\sqrt{P×Z}\)………………（1）
式中E是输出电压值，P是扩音机的功率输出，Z是扩音机输出阻抗。在这里输出电压E=\(\sqrt{4}\)0×8=18伏。可是8欧10瓦扬声器需要的电压只是9伏，因此过荷了，扬声器很易损坏。
假如我们确实只有一只10瓦扬声器或只须配接一只10瓦扬声器，这时如要和40瓦扩音机配接的话，就须连接上假负载电阻，来凑足瓦数，使阻抗和瓦数都能配合，正确接法如图2。

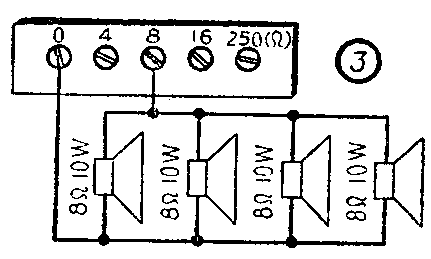

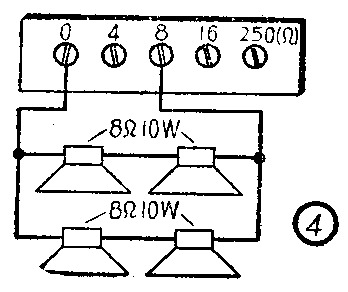

例2 在40瓦扩音机的“0”和“8”欧两接线柱上，并联接上4只8欧10瓦的扬声器，如图3。这种接法阻抗不匹配。有些同志会曲解为只要欧姆数相同，都可并接在注有这一欧姆数的接线柱上。这样联接后，几只扬声器并联，它们的总阻抗便不是8欧，而是8欧的四分之一，是2欧，阻抗就不匹配了，容易损坏电子管和扬声器。正确接法应如图4，先把扬声器每两只串联一起，然后再并联起来，总阻抗仍为8欧。
例3 在25瓦扩音机的“0”和“16”欧接线柱上，串联两只扬声器，一只是8欧10瓦的，一只是8欧15瓦的，如图5。
这种接法看来阻抗已配合了，扬声器功率也足够。但实际情况不是这样的，我们知道在串联电路里各点电流强度相同，也就是说8欧10瓦和8欧15瓦扬声器通过的电流同值，两扬声器的阻抗又同是8欧，因此，两扬声器所得到的电力相同，都是扩音机输出电力的一半，即12.5瓦。这样8欧10瓦的扬声器就要过荷了。
扩音机配接具有不同功率和阻抗的扬声器，在一般情况下都须配用线间变压器。线间变压器的初级阻抗可根据公式（2）算出。
Z\(_{1}\)=\(\frac{P}{P}\)1×Z……………（2）
式中Z\(_{1}\)为线间变压器初级阻抗，P1为扬声器功率，P为扩音机的输出功率，Z为扩音机输出阻抗。

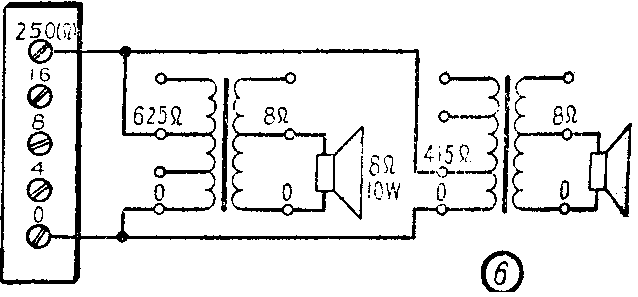

接8欧10瓦扬声器的线间变压器的初级阻抗应为\(\frac{25}{10}\)×250=625欧，接8欧15瓦扬声器的线间变压器的初级阻抗应为25;15×250=415欧。接法如图6。
如果线间变压器没有这一抽头，可接在相近的抽头上，以接在阻抗较大的相近抽头较为合适。

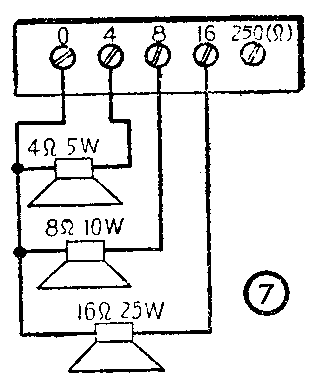

例4 在40瓦扩音机上，分别接上16欧25瓦，8欧10瓦，4欧5瓦扬声器，如图7。
乍看起来，似乎阻抗已匹配，功率也足够；但进一步分析一下就知道完全不对了。假定输出变压器的初级阻抗设计为6000欧，如果在次级“0”和“4”欧的接线柱上接上阻抗4欧的扬声器，这时输出变压器的初级阻抗 刚好是6000欧；如果再在“0”和“8”欧的抽头上连接上阻抗8欧的扬声器，这时输出变压器的初级阻抗便不是6000欧，而是6000欧的二分之一3000欧；如果又在“0”和“16”欧的接线柱上接上阻抗16欧的扬声器，初级阻抗便变成2000欧；这时阻抗就完全不匹配了。从扬声器所受的电压来看，也可看出这样接法是错误的，对电子管和扬声器都有害。正确接法参考例3。
此外，有些同志常在扬声器功率不足时用电灯泡作为假负载来凑足，这样措施也不妥当。因为电灯泡是钨丝制成的，它的阻值在冷和热时能相差10倍左右，在灯泡忽暗忽亮的瞬间，输出变压器的初级阻抗变化很大，会发生失真和影响电子管寿命。所以，最好是用线绕电阻来配合，如图2。
导线和线间变压器的用法
许多同志喜欢用双根软线作为连接扬声器的导线，这样装置起来方便一些。市场上出售的双根软线有2×12／0.15毫米，2×16/0.15毫米，2×23／0.15毫米，2×41／0.15毫米，2×40／0.193毫米等许多种。这几种规格的软线的阻值约为：
规格 长度 单报阻值
（米） （欧）
2×2／0.15毫米 100 7.5
2×16／0.15毫米 100 6
2×23／0.15毫米 100 4
2×41/0.15毫米 100 2.2
2×40／0.193毫米 100 1.5
装置扬声器用哪一种规格的导线好呢？有些同志认为用2×12/0.15毫米的导线就完全可以了，因为用2×12／0.15毫米的导线来装置500瓦的电灯泡都完全没有问题，那么用它来装一只5瓦的扬声器不是绰绰有余吗？但是我们不妨计算一下，假如有一只4欧5瓦的扬声器，距离扩音机30米，用2×12／0.15毫米绞合胶质线连接，根据上表可算出导线阻值为7.5欧×0.3×2=4.5欧。可是扬声器的阻抗只有4欧，结果是大部分能量消耗在线路上了，同时总阻抗不匹配，还要引起失真。
究竟用哪种规格的导线好呢？要看具体情况而定，要求总阻抗不超过扩音机的输出阻抗10％。在一般情况下，使用线间变压器时，导线可以用得细一些；直接输送，导线要粗一些。例如有一台40瓦扩音机，并联四只8欧10瓦扬声器，扬声器装在离扩音机300米的地方，扩音机输出阻抗为250欧，用2×12/0.15毫米的绞合胶质线连接。这时线间变压器的初级阻抗应为250×4=1000欧，导线电阻共7.5欧×3×2=45欧，只占输出阻抗的4.5％，合乎要求。如果不经过线间变压器直接输出，假设扬声器距扩音机30米，这时用2×12／0.15毫米的导线就嫌太细了，须改用2×40／0.193毫米绞合胶质线。

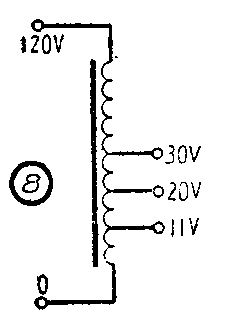

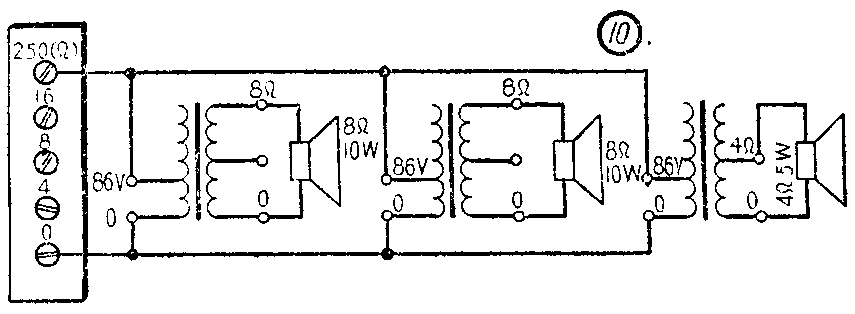

使用这种变压器时，可根据公式（1）算出扩音机输出电压和扬声器所需电压，再把导线接在线间变压器相应的抽头上。例如在一台25瓦扩音机上，装8欧10瓦扬声器两只，4欧5瓦一只，用高阻抗输送，使用温州产线间变压器，接法如图10。扩音机的输出电压为\(\sqrt{25×25}\)0=79伏，接在线间变压器相应的86伏抽头上。（陈邦柱）
