超短波电疗法亦叫超高频电场疗法，它是把30～300兆赫的超高频电场作用于患部，导致组织发热而起到治疗作用。它的主要优点是：热的作用深透，可使内脏发生明显的充血反应和温升；有选择性，对不同的组织，其加热程度不同；热的作用持久。因而，近年来这种电疗法已被广泛采用。
常用的超短波电疗机有两种，一种是大型的，输出功率为200～350瓦，另一种是小型的，输出功率为40～50瓦。这里介绍的，是一部自制设备，输出功率达125瓦，能满足一般治疗需要。

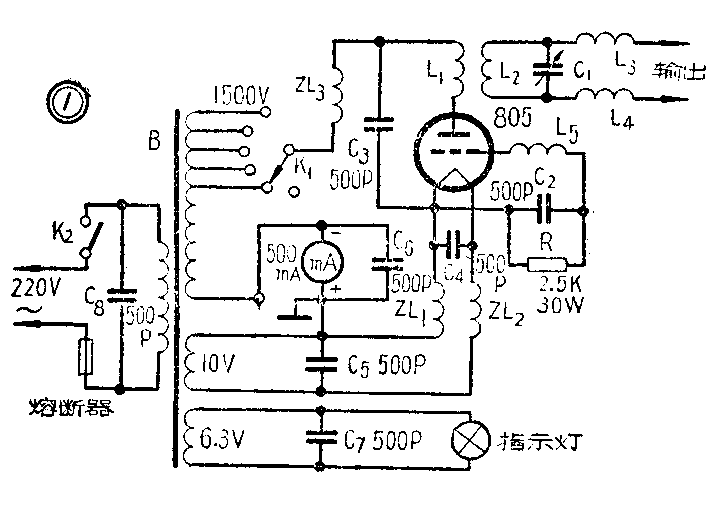

电路说明 这部电疗机的工作频率为37.5兆赫，波长8米。电路如图1所示，由电源、振荡和输出三部分组成。
电源部分由电源变压器B，输出调节开关K\(_{1}\)，电源开关K2，高频阻流圈ZL\(_{1}\)、ZL2，高频旁路电容器C\(_{4}\)～C8，以及毫安表等组成。变压器屏极绕组有5个抽头，由K\(_{1}\)控制，调节屏压1100伏至1500伏。毫安表串接在电子管屏极电路中，用来指示振荡屏流。C6，C\(_{7}\)，C8用来防止高频电能轻电源线发射，干扰其它电器设备，并使毫安表和指示灯免受高频影响。在振荡管灯丝电路中．还装有由ZL\(_{1}\)，ZL2，C\(_{4}\)和C5组成的阻波器，阻止高频电流进入变压器使绕组发热。

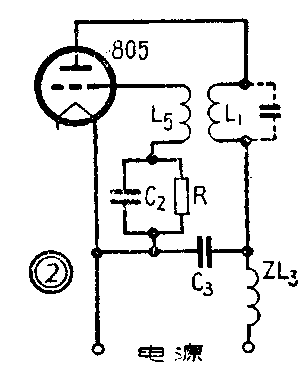

电疗机所用振荡电路是一自激式超高频振荡电路，由电子管805、振荡线圈L\(_{1}\)、回授线圈L5、栅漏电阻R、高频阻流图ZL\(_{3}\)、旁路电容器C3等组成。电源变压器直接供给电子管屏极以光流电压，利用电子管本身的整流特性完成整流工作，而取得所需要的直流电压。图1的振荡部分可改画成图2。振荡槽路是由L\(_{1}\)与L1本身的固有电容C组成的。利用L\(_{5}\)与L1的互感进行自激振荡。R为栅漏电阻，用以产生自给偏压。C\(_{2}\)为栅极旁路电容器，使R上的偏压下滑。ZL3用以阻止高频电流流过变压器绕组。C\(_{3}\)构成高频电流通路。
输出部分由输出线圈L\(_{2}\)、L3、L\(_{4}\)及调谐电容器C1组成。靠L\(_{2}\)和L1的互感交连，把高频电能传给输出回路。当电疗机接到大小不同的电极和人体的不同部位时，输出电路的电容会发生变化，所以每次使用，都必须调整C\(_{1}\)， 使输出回路与振荡回路匹配，以获得最大的能量输出。
元件说明 变压器为E形铁心，其截面为25厘米\(^{2}\)。初级用19号漆包线线396匝，灯丝绕组用14号双纱包线绕20匝，电源指示灯绕组用30号漆包线绕12匝，高压绕组用30号漆包线绕2700匝，并分别在1980、2160、2340、2520匝等处抽头。
C\(_{1}\)为可变空气电容器，最大容量为50pF左右。这只电容器的容量，可按试验凑配，能使输出回路调谐即可。
C\(_{2}\)直流耐压2500伏的陶瓷电容器。
C\(_{3}\)直流耐压7500伏的云母电容器。
C\(_{4}\)－C8直流耐压500伏的云母电容器。
治疗电极 可以配用国产D516式短波电疗机及55－2式超短波电疗机的各式电容电极。也可以自制，其方法如下：
1．用铜网或铜片剪成需要的尺寸，四角呈圆形，以避免电场的尖端作用。
2. 铜网与长1米的多股绝缘导线焊接。
3．铜网两面用1毫米厚的云母片和5毫米厚的有孔毡垫包起来，用丝线缝合固定，然后装入漆布套或布套即成。
元件布局 电疗机的工作频率很高，引线的自感量和电路的分布电容量不可忽视，因此，在装制前，对各零件的布局，接线的长短等。均应周密考虑。防止因不必要的交连而引起寄生振荡。
电源变压器装在底板的一端，振荡部分的元件装在底板的另一端，当中装电子管。高频阻流圈及旁路电容器等装在底板的背面。这种布局的好处是：电源部分与振荡部分的距离较远，各元件间的接线最短。
为了使L\(_{1}\)与L2的交连紧密和减少线圈所占据的空间，把L\(_{2}\)套在L1里面。L\(_{3}\)是担当振荡回授的，把它放在靠近L1处。为了使高频电能的损失小和散热好，用长25厘米、宽2厘米、厚0.2厘米的铝条作电子管屏帽接线，其它各元件间的接线，也应尽量用粗而短直的。所有固定元件用的绝缘垫也要用高频损耗小的，如陶瓷质的。
输出调整 在机器输出端，接上一对300平方厘米的电极，并排放置，先不接入人体负载。接通电源，灯丝预热半分钟后，转动调节开关K\(_{1}\)，把屏压加到1500伏，调整C1，使毫安表指示最大，用氖管靠近电极，如氖管发光，说明已建立振荡。毫安表的最大指示应为150毫安，非调谐时应为80毫安。如果屏流过大，可减少L\(_{5}\)的匝数或增大匝距，用减少回授的办法来降低屏流。如果屏流过小，可作上述相反的调整。此外，改变栅漏电阻的阻值，亦可改变机器的输出，R以2500欧至3000欧为宜。
附表
线圈 导线 匝数 绕 制 方 法
L1 外径5毫米铜管 2 空心线圈，线圈直径100毫米,匝距20毫米。
L2 外径5毫米铜管 3 空心线圈，线圈直径50毫米,匝距5毫米。
L3，4 直径3毫米铜线 3 空心线圈，线圈直径25毫米,匝距5毫米。
L5 直径2毫米铜线 3 空心线圈，线圈直径30毫米,匝距5毫米。
ZL1，2 直径2毫米双纱包线 55 密绕在直径35毫米的胶木管上。
ZL3 直径0.41毫米漆包线 140 密绕在直径25毫米的瓷管上。

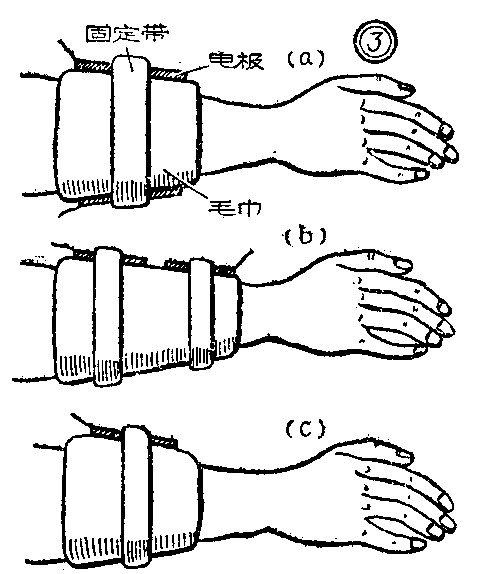

使用方法 让病人躺在木床上，根据患部的深浅来放置电极。电极的放置方法有以下几种：人体置于两电极之间，如图3a所示，这种放置方法能使热作用于深部组织；并置法——两个电极置于人体的同一侧面，如图3b，此时热的作用比前一种浅；单极法——只用一个电极，另一电极亦须接在输出端上，但可置于离病人稍远的地方，这种放置方法的热作用最浅，主要用于治疗皮肤病。
可根据治疗的需要来调整输出，屏压越低，输出越小，屏压越高，输出越大，因而可靠K\(_{1}\)来控制输出功率。
使用这种电疗机有几件应该注意的事情：治疗部位附近不要有金属物件，皮肤和衣服不要潮湿，人体突出部位要用毛巾垫平，否则将引起烫伤。
在关机时，应先去掉高压，再断电源，否则易损坏电子管。（方景明）
