红星401—A型半导体收音机

红星401—A型袖珍式半导体收音机是南京东方无线电厂的产品。它是采用超外差来复低放式电路的半导体四管机，线路设计较为新颖，结构简单，外形美观，音质优美，整机指标都超过国家规定要求。本机适于城多和无交流电源地区或供旅行携带收听各地主要电台广播使用。

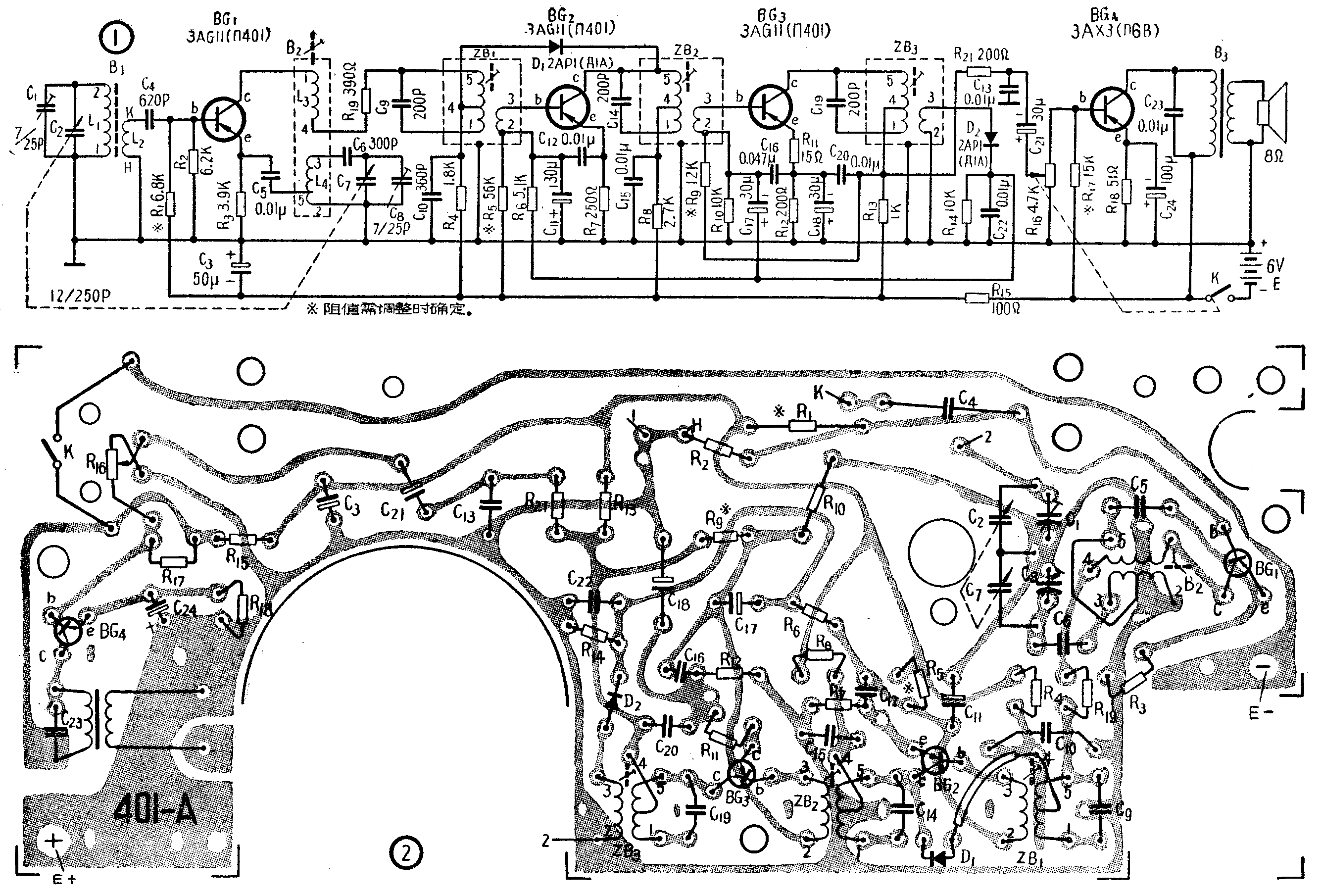

本机电原理图如图1所示。采用三只高频半导体三极管：其中BG\(_{1}\)担任变频；BG2作第一级中放；BG\(_{3}\)作第二级中放兼来复低放。用一只低频半导体三极管BG4作低频功率放大；用两只半导体二极管：其中D\(_{1}\)作强信号阻尼，D2作检波和自动增益控制。

工作时，高频信号由磁性天线感应到L\(_{1}\)、C1、C\(_{2}\)组成的调谐回路，经回路选择出所需信号，经过L2和C\(_{4}\)耦合送到变频管BG1的基极。另外由L\(_{4}\)、C6、C\(_{7}\)、C8组成的本机振荡回路所产生的振荡电流通过C\(_{5}\)注入到发射极，这对本机振荡来说是共基极电路。经过输入回路选取的信号和本机振荡信号，在变频管BG1内作非线性的混频后，产生各种谐波分量，经第一中频变压器ZB\(_{1}\)选出中频信号送到第一级中放管BG2的基极进行第一次放大。通过第二中频变压器ZB\(_{2}\)滤波后再进到第二级中放管BG3放大。经过两级足够的放大以后的中频信号，由第三中频变压器ZB\(_{3}\)耦合到半导体二极管D2和C\(_{22}\)、R14所组成的检波电路进行检波。检波后的音频信号，通过C\(_{17}\)耦合到半导体三极管BG3的基极作来复式的低频放大，并取其中检波所得的直流电流经R\(_{6}\)和C11滤波后加到第一级中放管BG\(_{2}\)的基极，控制该管的偏流，起自动调节增益作用。来复放大后的音频分量经C21耦合到低频半导体三极管BG\(_{4}\)的基极进行功率放大，最后经由输出变压器B3推动扬声器放送广播。

为了防止强信号时过负荷而带来的非线性失真，本机采用阻尼二极管D\(_{1}\)，其正端接在ZB1第4脚（线圈的中心抽头），负端接在ZB\(_{2}\)的第5脚处。在正常工作状态时，由于合理选择R4和R\(_{8}\)的数值（决定于D1的工作点），两者的电压降不同，从而\(_{1}\)第4脚的电位低于ZB2第5脚的电位，这时，半导体二极管D\(_{1}\)不能导电，不工作。如果在很强的信号进入时，则自动增益控制的作用就不够了，由于负反馈的电流增大，则在R6上的反向偏压上升，使BG\(_{2}\)的偏流下降，集电极电流也随着减少，此时R8上的压降就减小了。如果电压降变化到使ZB\(_{1}\)的第4脚等于或高于ZB2的第5脚的电位时，则半导体二极管D\(_{1}\)就导电了，由于二极管的正向电阻很小，这就使ZB2回路的Q值下降，结果强信号在这级中的增益减少，进到下一级的信号就不致过强。结果使整机的工作能平稳，避免了非线性失真。

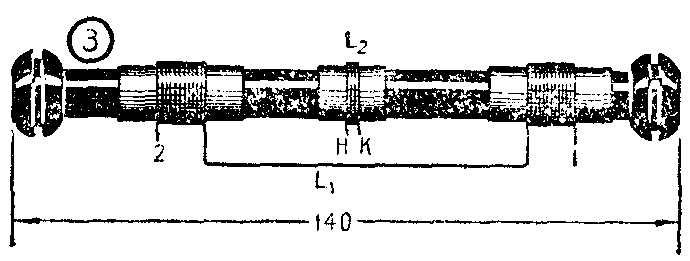

1．磁性天线：采用国产M4型φ10×140mm磁棒，为考虑到磁棒具有线圈放在中段导磁率高，放在两端Q 值高的特点，故我们是把调谐回路线圈分成两段。如图3绕制，一段固定，另一段暂不固定，以作调整用。各线圈均用7×0.07mm的丝漆包线单层绕制，分别绕在浸有酚醛清漆的纸筒上，要求线圈纸筒能在棒上来回移动，便于调节，纸筒的大小要与磁棒配合适当，过紧、过松都不合适，线圈L\(_{1}\)的圈数为每段28圈，L2为8圈，线圈L\(_{1}\)的电感量必须满足300±20毫亨的要求。

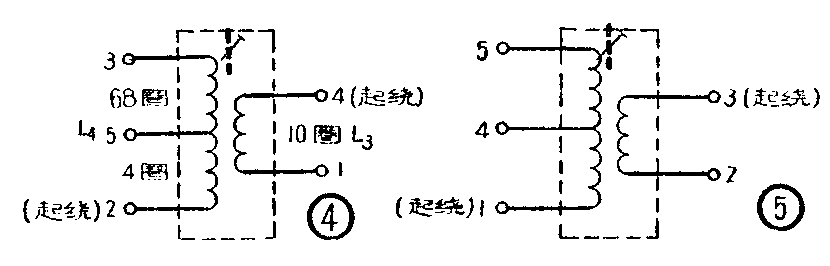

2．振荡线圈：线圈骨架采用14×14mm小型方中周骨架绕制，各线圈圈数如图4中所注。①～④用φ0.15mm丝漆包线绕制；②～③用φ0．lmm丝漆包线绕制，加入磁心后②～③的电感量应为170～195毫亨。

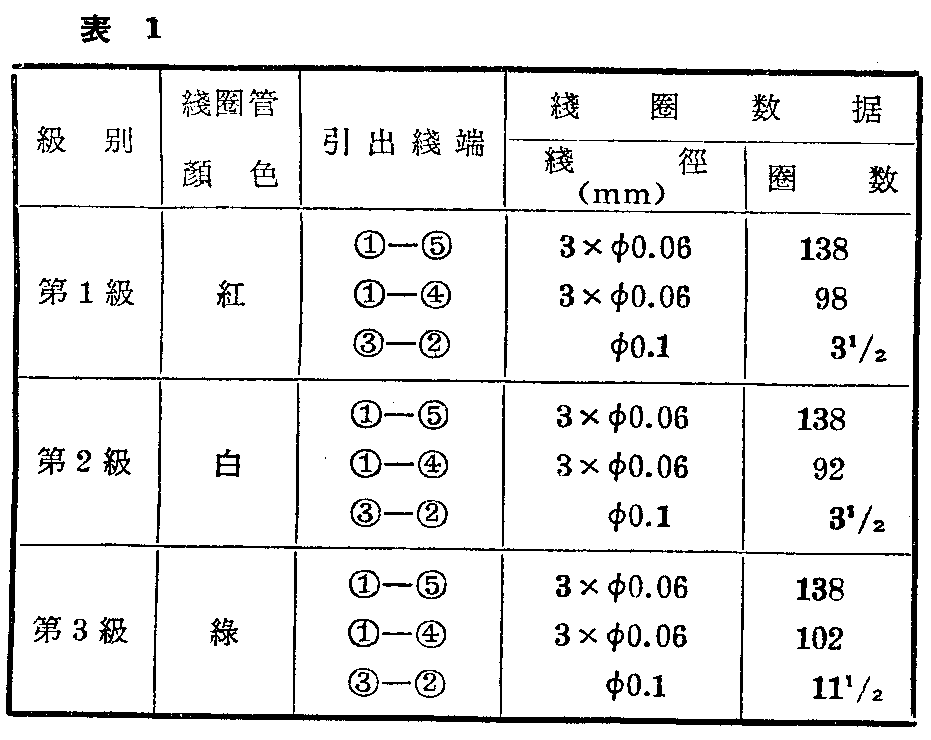

3．中频变压器：以14×14mm小型方中周骨架绕制，初级用φ3×0.06mm漆包线绕制，次级用φ0.15mm漆包线绕制，线圈圈数量见附表1与附图5。初级电感应能满足520～650毫亨要求。

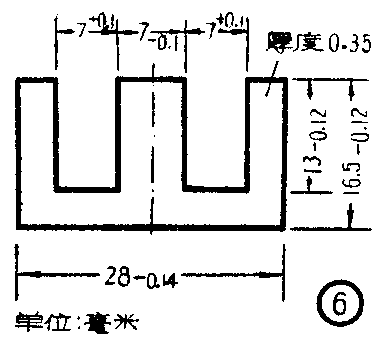

4．输出变压器：铁心采用国产D42型厚为0.35mm的硅钢片冲制，迭厚12mm，其尺寸如附图6，初级用φ0.21mm漆包线平绕400圈，次级用φ0.4lmm漆包线平绕48圈，层间用电话纸绝缘，绕制好的线包需经真空浸漆，作防护处理。

本机从生产流水线装配完毕，首先经过通电老练2小时，然后再检查各级工作点是否正常，一般情况下，由于半导体管是在装配前做过通电4小时老练，又在专用设备上按规定工作电流要求选配好了偏流电阻，故大多数情况下各级偏流已不须再做调整，即可流入校试线进行整机校试。

1．低频校试：用1000赫10亳伏低频信号加至R\(_{14}\)两端，开足电位器观测输出功率应大于30毫瓦。然后关小电位器，使输出功率等于20毫瓦，再观测1000赫的失真度应小于10％，如不能满足，应重新调整BG4工作点，如再不能满足，应更换BG\(_{4}\)半导体管。

2．中频校试：用0.01微法电容器一只，将465千赫高频信号耦合到BG\(_{1}\)基极，并将双连完全旋出，从末级中周逐步往前级调整，反复调整多次使输出最大为止，一般中频灵敏度在100微伏左右。

3．频率范围调整：从环形天线发送出520千赫信呈，将双连全部旋入，电位器开至最大，调整振荡线圈磁心，使输出最大，然后将双连全部旋出，改变电场频率至1620千赫，调振荡回路补偿电容C\(_{8}\)使输出最大。

4．调整同步：用环形天线发出一定强度的600千赫高频信号，将双连旋至谐振位置，开足电位器，然后调整磁性棒上的回路线圈的可调整的那一段，至输出最大为止，然后改变电场频率为1500千赫再旋双连调谐到这个频率，并调整C\(_{1}\)使输出最大。反复调节多次，至不失调为止。

本机采用四节2号电池，一般每天收听2～3小时，能使用一个半月到两个月之久。如果使用中途发现声响喊退或不响情况，首先应检查电池电压是否仍属正常，后盖板用硬币即可打开，如果电池电压正常，再逐级进行检查。切忌未知故障，即先调中周与磁性天线上的线圈。因为这些封好蜡的线圈，制造厂在收音机出厂前是用精密仪器进行严格调整过的。

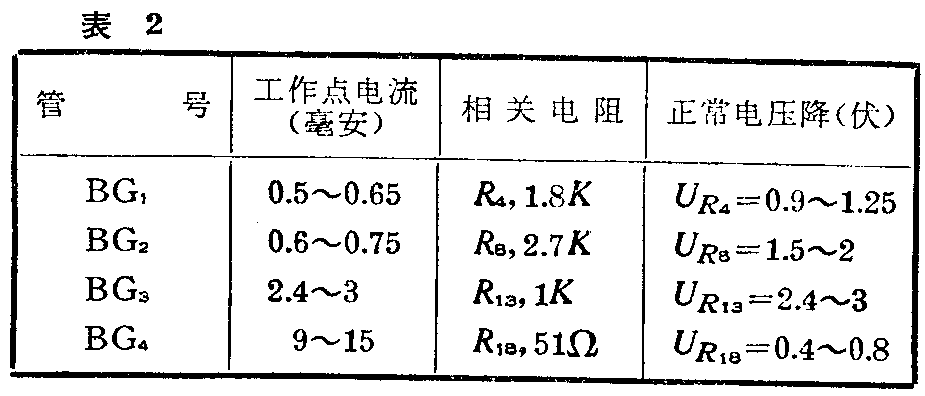

对401—A型机的检修：首先应按附表2所列数据，用20000Ω／V万用表在各相关电阻上检查各级工作点是否正常。在检查时最好先断开阻尼二极管D\(_{1}\)，如果发现哪一级相关电阻上的电压降不能符合表中规定数值，则首先应考虑这一级发生了故障。

如果各级工作点正常，则应按上述校试方法从末级逐级向前级检查故障。（南京东方无线电厂设计组）
