钢铁企业中的电炉变压器负荷波动很大，往往由于瞬间过载或超负荷使用，电流超过变压器额定值，而使变压器损坏。我们知道，当导线电阻一定时，变压器线圈的热损和电流的平方及时间均成正比，因此过电流的数值越大，过电流持续的的间越长，变压器的温升就越高，对安全运行的危害性就越大。变压器运行电流的大小可用普通交流电流表读出，由电炉操纵工定时抄录。但因抄录时不一定恰逢最大电流，因此对变压器过电流的监督很困难。用记录式电流表虽能画出电流运行曲线，但又不能直接读出过电流的总持续时间，同时维护工作也比较复杂。根据这种情况，我们自制了一台“过电流时间积累仪”，它能自动记录变压器的过电流使用时间，从而可以使我们根据记录的数据加强技术措施，进行合理用电，以确保安全生产。
这部仪器的优点是对过电流的反应灵敏度很高、计时正确、使用方便等等。
图1是电路原理图。双三极电子管6N1中右边的三极管作整流，左边的作振荡器。适当调整C\(_{2}\)的数值便可使振荡器起振。左边三极管的栅阴极对振荡电压有检波的作用，因此检波电流便通过电阻R1建立一个负偏压。由于有这个负偏压的存在，所以左边三极管的屏流很小，不能使继电器J动作。当电炉变压器负载电流过大时，电流表A的指针向高数值方向移动，并带动铝片S，使之插到线圈L\(_{1}\)和L2的间隙中去。这时振荡停止，负栅偏压下降，屏流增加，继电器J动作，即断开常闭接点，闭合常开接点，从而接通日历电钟的电源，使电钟开始计时。电炉变压器负载电流恢复正常以后，振荡器又起振，断开继电器的常开接点，闭合常闭接点，于是电钟停止计时。
电源变压器两组6.3伏输出线圈串联成12.6伏，经倍压整流以后，输出的直流电加到电钟线圈上，产生直流磁场，将电钟煞停，以防止电钟刚一断开电源时，因转动惯性而多计时。

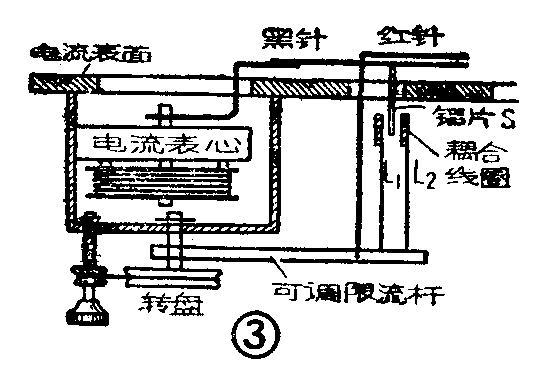

B\(_{1}\)为测量电炉变压器运行电流的电流互感器次级线圈。电流互感器就利用电炉上原有的配套成品，不需改绕，只需将电流表A串入次级线圈中。A为1T1—A型交流5安培电流表，在其指针上加装一块0.3×7×12毫米\(^{3}\)的薄铝片S，在电表面盘上要开一个90度的圆弧槽，以便使铝片S穿过表面，随电流表指针的升降在圆弧槽内运动。耦合线圈L1和L\(_{2}\)可用直径为0.6毫米的单纱包线绕成圆饼的形状，它们各绕7圈，两线圈之间要有2毫米的空隙，可容薄铝片S插入（见图2）。L1L\(_{2}\)都装在可移动的限流杆上，随限流杆一起转动（见图3）。使用的时候，要调整限流杆的位置，使其上所装的红针指在电炉变压器的额定电流值上。高频扼流圈（用以限制高频电流进入继电器电路中）可用普通蜂房式10毫亨的，或在1兆欧1瓦的炭膜电阻上，用直径0.3毫米的漆包线乱绕150圈就可代用。电源变压器B2的输入为220伏、0.11安，输出为180伏、0.3安和两个6.3伏、0.9安。J为直流灵敏继电器，电阻为3～5千欧。整流器D的规格为40×40毫米2。

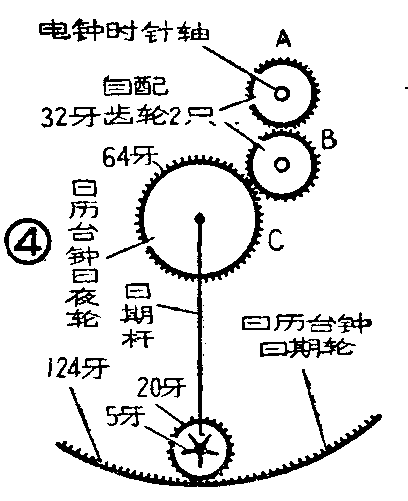

Д为自制日历电钟，用以记录过电流的时、分、秒（见图4）。在12瓦双面电钟机心的时针轴上，装一个32牙齿轮A，另外再加一个32牙齿输B，与“三五牌日历台钟”的64牙日夜轮C契合。电钟时针转两圈即24小时，日夜轮转一圈，其上的日期杆也转一圈，就将5牙爪推过一牙，同轴的20牙小齿轮就转过4牙，与小齿轮契合的日期轮也就转过4牙，而使日期翻动一天。因日期轮共124牙，因此相当于31天。
使用的时候，接上220伏交流电源，将电流表A接入电炉变压器的电流互感器次级线圈中去，再将积累仪的限流杆调到变压器的额定电流值上，记下日历电钟的起始数值就开始工作。当电炉变压器负载电流低于额定值时，应调整C\(_{2}\)，使振荡器起振。
使用这个仪器，电气值班人员只要在电炉变压器使用前后，记下日历电钟的起始和终结两个数值，即得出在变压器使用期间过电流运行的日、时、分、秒的数值，从而为促使电气设备的安全运行提供正确的数据。
过电流时间积累仪装在铁皮外壳内，以防止干扰。外形类似五灯收音机，玻璃面板右侧是电流表，左侧是日历电钟，开启仪器背后小门，可以调整电流限额和日历电钟的起始数值。
这部仪器除能计量过电流的总时间以外，也可以用作测量其他参数的积累仪。但是，过电流时间积累仪只能测量一相电流，当需测量三相电流时，则须另装一个三相电流转换开关。（杜志宏）
