无线电业余爱好者需要自己绕制电源变压器时，可以按照以下方法进行。

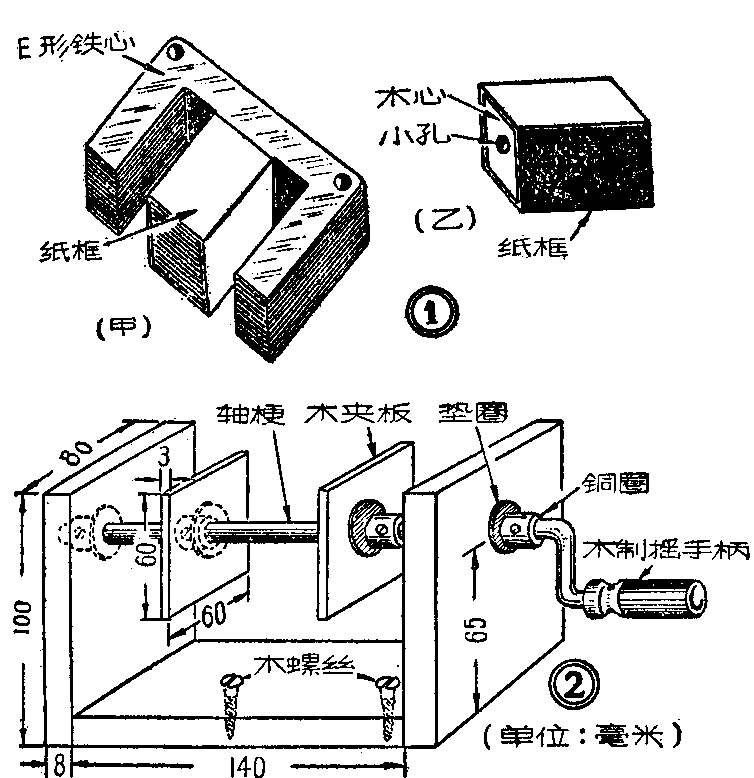

首先用比较厚的青壳纸或其他硬纸做一个纸框，大小要能正好使铁心全部铁片紧紧地插进去（图1甲）。再做个木心，大小要能刚好插入纸框，并在木心的中心开一个孔，孔的直径比绕线机轴梗的直径稍大（图1乙），然后连同纸框一起装在绕线机的轴梗上。
绕线机可以自己动手制作，方法如下：用约8毫米厚的木板钉成一个U形架子，在两边木板的中央，在高度相等居中的位置上各钻一个小孔。轴柄和摇手柄用直径为5毫米的粗铁丝弯成，固定木心和轴梗的四个铜圈与支头螺丝可从坏旋钮中敲出来使用。为了使绕线机工作时不致摇晃，可以在底座上开两个孔，用木螺钉把绕线机固定在桌子上。这架自制绕线机结构示意如图2。

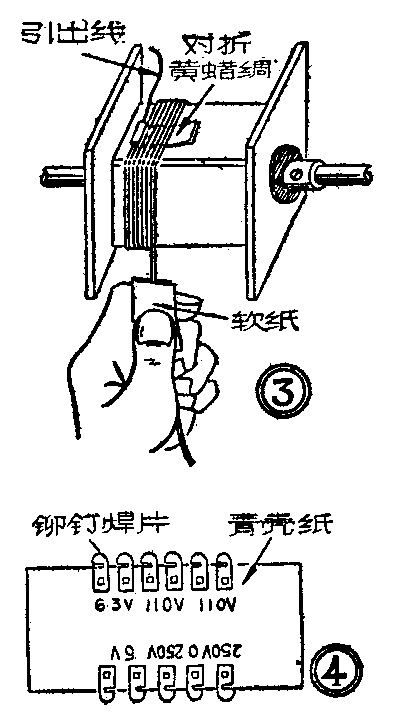

变压器开始绕制时，先绕初级线圈。初级线圈的用线比较细，如果直接用它作为引出线极易折断，因此需要焊接上一段套有蜡布管的多股线或细的塑料线作为引出线（为了容易识别各线圈的接线，引出线最好使用有色的细塑料线。例如初级圈用黄色，高压圈用红色，灯丝圈用绿色，等等）。绕制时先把引出线与漆包线焊接的地方用布仔细擦抹干净，清除掉残余的焊药，以免以后腐蚀断线。用小块黄蜡绸或牛皮纸对折起来把接头包住，放正，然后一圈紧挨一圈地绕下去压住黄蜡绸的尾部，见图3。等到绕过约20圈左右时，把黄蜡绸边抽紧，这样就可以使引出线拉住而不致于松脱。绕线时用软纸夹住漆包线，以免沾染手上汗渍，而且排线要整齐，不要互相重迭起来, 并记住绕线的圈数。 每当绕完一层时，就须增裹一层宽度和纸框相等的薄蜡纸。如果绕线有接头，应当焊接得很光洁，最好采用松香，切忌用酸性焊油。然后用一小块对折的蜡纸夹在接头上，以保证绝缘良好。当绕到最后20几圈时，又要预先放一块对折的黄蜡绸，再继续绕下去，直到最后一圈时，也焊上一段引出线，并把它从黄蜡绸的折缝中穿过，再抽紧黄蜡绸，使线尾固定住，于是初级线圈便绕好了。为了增强初、次级线圈之间的绝缘，在初级线圈的外面须裹上二、三层黄蜡绸。然后用同样方法绕高压线圈和灯丝线圈。注意各线圈的引出线应在同一个方向上。最后在灯丝线圈外面包上三、四层牛皮纸。到此，变压器的线圈就绕好了。
把线圈从绕线机上取下，就可开始插上铁心。插铁心时要采用每三、四片为一组的“交错叠置”法。铁片插紧后，要用螺丝钉把铁片夹紧，否则变压器在工作时将会产生嗡嗡的叫声。
为了减少使用时接线麻烦，可以剪一块宽度和纸框相等的青壳纸，两边铆上几只焊片铆钉作为接线板（见图4），铆钉的只数根据引出线的数量决定。然后把它弯成圆弧形，放在引出线的同一方向，再将引出线逐一地焊到焊片上，并在接头上用白漆标出各线圈的电压和电流值。这样，一个实用的电源变压器就绕制完成，可以进行空载和负载的测试了。（张燮康）
