自动延迟线路种类很多,下面介绍一种高压自动延迟继电器线路,其特点是所需元件不多,工作却很稳定可靠。线路本身耗用的功率也不大,可以加装在中小型扩音机及其他需要延迟接通高压的仪器中。

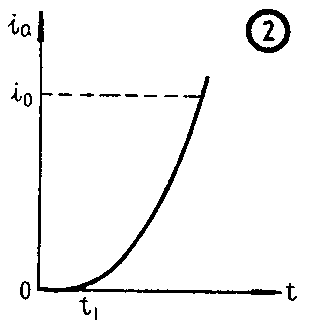

线路如图1所示。双三极管6N1作并联使用,其屏极电源取自低压整流器D,C\(_{2}\)为电源滤波器,J为直流电阻在2千欧以上的灵敏继电器。当电源开关K接通后,6N1的屏极、灯丝及高压设备的灯丝就同时加上电压。6N1的屏流增长过程如图2所示。待灯丝加热使阴极发射电子以后,便有屏流产生。屏流经R1向C\(_{1}\)充电,使C1两端的电压逐渐升高,于是屏流便逐渐加大。当屏流达到继电器的工作电流i\(_{0}\)(见图2)以后,继电器触点1、2闭合,接通了需要延迟的高压电路;触点3、4也闭合,使电子管短路,并保持继电器继续通流,这样可以延长电子管的使用寿命,并增加继电器电路工作的稳定性。图2曲线中0~t1一段为电子管6N1的灯丝加热时间,它与仪器的环境温度有关。这一特点正适合于高压设备的电子管冬天需预热时间长,夏天预热时间可短一些的要求。

图1
图1 🔍原图 (668×494)
图2
图2 🔍原图 (316×322)

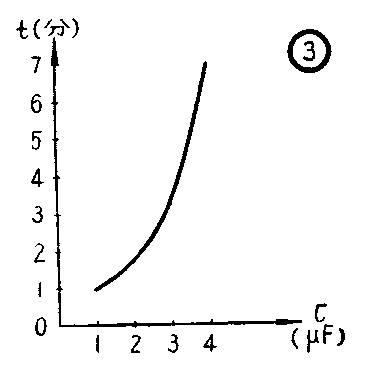

继电器电路的延迟时间除和环境温度有关外,更主要的是决定于各有关元件的参数。如果继电器、电子管、阴极电阻R\(_{2}\)和电源电压都已选定,则延迟时间决定于时间常数τ=R1×C\(_{1}\)。当各元件数值如图1所示时,C1选在1~4微法范围内,延迟时间可达l~7分钟(图3)。适当调整R\(_{1}\)的数字也可以达到调整所需延迟时间的目的。

图3
图3 🔍原图 (366×372)

电子管也可以采用6N2、 6P1、6V6等等,只要根据各管特性选取适当的R\(_{2}\)、R1和C\(_{1}\)的数值,便可得到范围较宽的延迟时间。(杨蒲芳)
