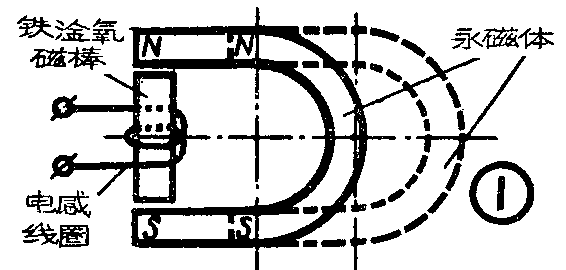

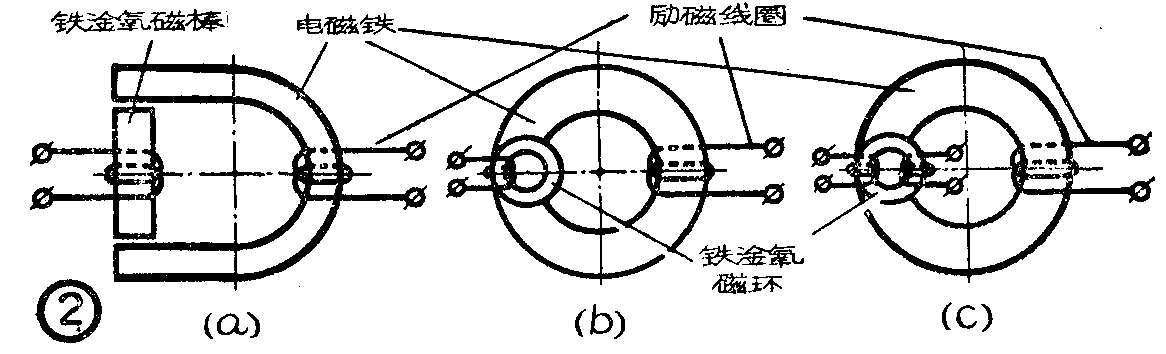

在国外的一些文献中提出了一种改变调谐线圈电感量的新型调谐法。这种方法的原理如图1所示：把一块永磁体移近或移开铁淦氧磁棒时，会使磁棒的导磁率在很大范围内变化，因此绕在磁棒上的线圈的电感量也随着改变，从而达到调谐的目的。如果以电磁铁代替永磁体，如图2a所示，那么改变励磁电流的大小，就可以同样达到控制线圈电感量的目的。这种方法还有一个特点，就是可以实现远距离调谐，因为励磁电源可以通过较长的导线接到励磁线圈上。如果把磁棒用磁环来代替，如图2b、c（磁环是镶在电磁铁里的），则不仅可以用在调谐回路中，同时也能够作为一只传输系数可变的高频变压器（图2c）。
上述的电磁调谐式装置，由于励磁电流较大（大于0.2～0.3安培），因此只能在固定式无线电设备中采用，对于移动的袖珍式无线电设备，例如袖珍式半导体收音机来说，采用它显然是不适宜的。袖珍式无线电设备可用能旋转的永磁体来代替电磁铁，如图3所示。当旋转永磁体使其相对于两极靴的位置变化时（图3a、c中的虚线均代表永磁体旋转后的位置），就会使电感线圈的电感量在很大范围内变化。显然，图3仍是图1的变形。这里的两个极靴一定要用软铁材料制作，因为软铁材料没有剩磁现象，当永磁体的位置变化后，软铁的磁化程度也相应变化，因此回路的谐振频率能够分别与永磁体的各个相应位置对应。

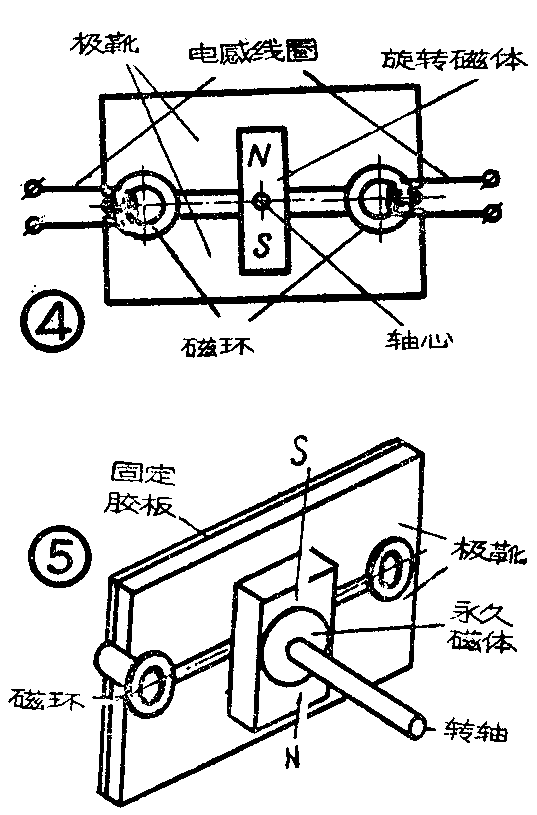

如果在旋转磁体两侧分别装置两只磁环，则可以对两个不耦合的回路进行同步调谐（见图4）。由于这种结构尺寸较小，并且覆盖系数较大（在10左右），不采用电感开关就能直接覆盖在中波和长波两个波段上，因此它被广泛应用在小型移动式无线电设备中。图5是这种装置的结构图。
这种方法同样可用于具有四个或更多个调谐回路的无线电设备中去，这些调谐回路由同一个永磁体同时改变各磁环线圈的电感量，因而使它们实现同步调谐（见图6）。这样不但能够大大减小袖珍式无线电设备的尺寸，并能提高其工作的可靠性。

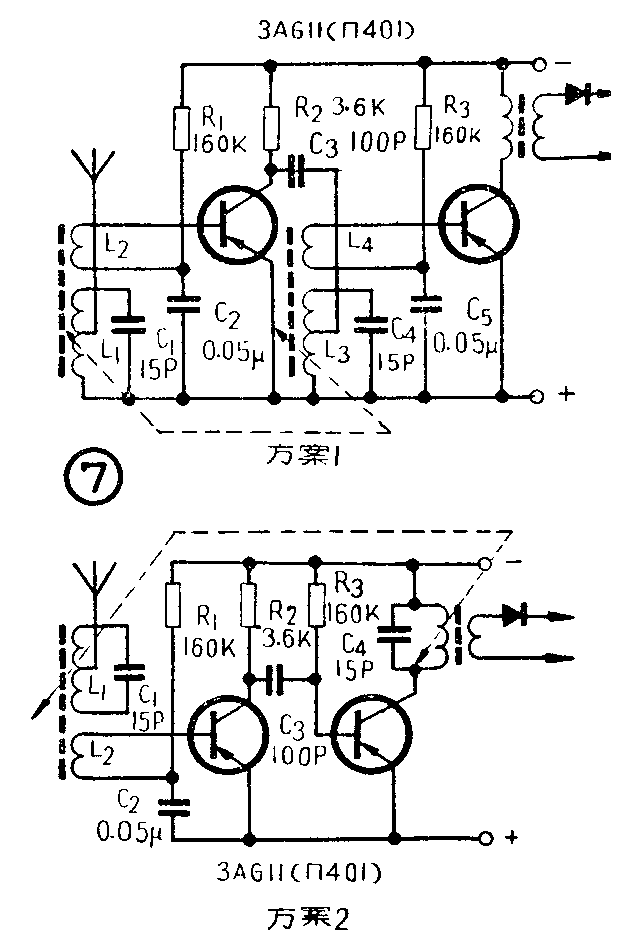

图7为一具有两个调谐回路的直接放大式收音机电路，调谐部分的机构如图5所示。（李江编译）
