防汛泵浦半导体自动控制器能够控制潮汛期间某些低洼地区的水位，使之不超过允许高度。它是利用水本身的导电性进行控制的，当水位升高到最大允许高度时，水与导线接触，接通水泵的电源，使水泵工作，把水排出；当水位降低到某一高度时，水与导线不接触，电路断开，水泵就停止工作。以后水位再次上升时，电路又接通，水泵又开始工作，如此往复循环，就能自动控制水位的高度。

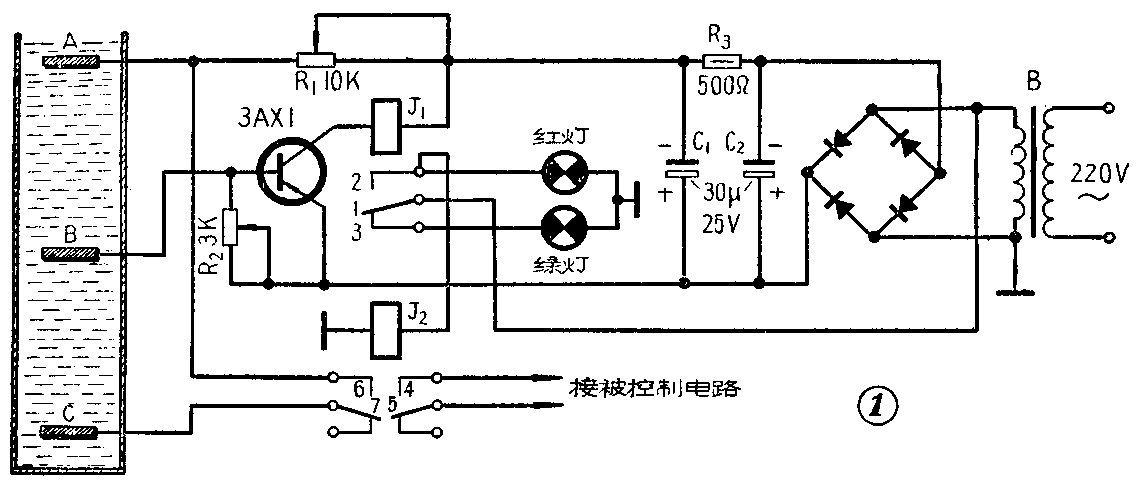

这个设备的电路如图1所示。它包括电源和自动控制电路两部分。电源变压器B把220伏交流电降压至12伏，再经桥式硒整流器整流，由C\(_{2}\)、R3和C\(_{1}\)所组成的П式滤波器滤波，转而成为15伏左右的直流电压，此电压就供给自动控制电路使用。如果没有交流电，这一部分也可以用电池来代替。
自动控制部分的传感元件，是用三根导线和电路连接起来的继电器的三个触头（用其他耐腐蚀的金属材料板也可以），这三个触头分别固定在绝缘胶木板上。A点与B点的距离视被控制的水位上、下高度而定，A导线接在电阻R\(_{1}\)的一端，B导线接在半导体三极管的基极上。当水位上升至A点时，由于水的导电性，A点与B点之间通路（实际上二者之间尚有一定的电阻值，但此值在该电路中可忽略不计），于是半导体三极管的基极通过电阻R2得到负偏压。这时集电极电流增加，这个电流将使高灵敏继电器J\(_{1}\)动作（触点1、2接通）。12伏交流电经继电器J1的触点1、2流过中间继电器J\(_{2}\)的线圈，使J2动作，J\(_{2}\)的触点4、5和6、7闭合。触点4、5闭合后，即接通水泵电源，于是水泵开始排水，水位随着下降。水位在下降过程中，只要不低于B点，水泵就会一直工作。这是因为触点6、7已经闭合，而B、C两点又是通流的，因此，虽然由于水位低于A点，使A、B之间断路，但半导体管的偏压并没有断开，并使继电器J1的触点1、2一直保持闭合，因而J\(_{2}\)的触点4、5也保持闭合，水泵电源一直是被接通的。当水位低于B点时，由于B、C两点间断路，所以偏流电压断开，这时集电极电流立即下降，J1的触点1、2断开，切断J\(_{2}\)的电源，于是J2的触点4、5和6、7均断开，水泵停止工作。当水位再次上升至A点时，又重复上述过程，这样水位就被控制在预先定好的A、B高度之间，达到了自动控制水位的目的。
水泵不工作时，一直是绿灯亮，水泵工作时绿灯灭，红灯亮。
这个设备所用的元件都是普通的。电源变压器可采用一般电铃变压器，J\(_{1}\)是直流电阻为3千欧的高灵敏继电器，J2可采用一般继电器（12伏）。硒整流片规格为23×23。

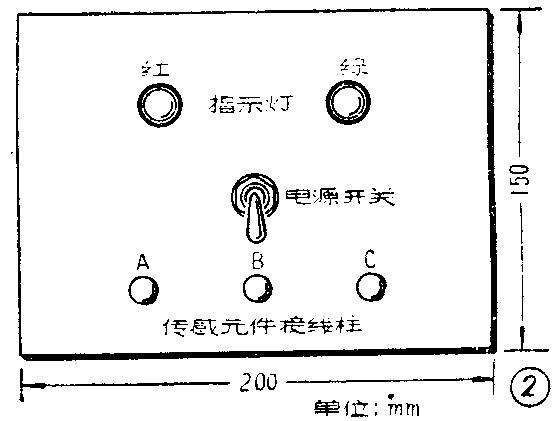

调整的时候，可在三极管的集电极上装一毫安表，适当调节电位器R\(_{1}\)和R2，以检验继电器J\(_{1}\)的动作电流。当集电极电流达7毫安J1仍不动作时，则需调节J\(_{1}\)的弹簧，直至能动作为止。这个仪器的面板图如图2所示。（陈继陶 沈金康）
