这里介绍一个供初学者装制的半导体管单管机。它的电路见图1。可以看出，它相似于一个双回路矿石机加上一级半导体三极管的低放电路，输入线圈L\(_{1}\)和L2绕在铁氧体磁棒上，组成一副磁性天线，它能使收音机的灵敏度大为提高。检波器D是一只半导体二极管，它比一般的矿石有高得多的灵敏度，而没有需要寻找灵敏点的麻烦。检波后的音频电压就直接加在半导体三极管BG的基极b和发射极e之间的输入电路上，同时也以它们的输入阻抗作为检波负载。经过放大后的音频电流就在三极管集电极c输出，在它和发射极之间的输出回路里接入一个耳机T就能将音频电流还原成为声音。放大电路是半导体管电路中最常用的共发射极电路，通过R\(_{1}\)从电池取得一个适当大小的负偏压加到基极来取得适当的工作状态。在输入电路里还串连有一个大电容器C2，用以隔断电池正极加到基极的通路，并使回路里的音频电流得以畅通，C\(_{3}\)则是将检波后的残余高频成分旁路的电容器。半导体管的输入阻抗很低，所以L2的圈数非常少，相应的C\(_{2}\)的容抗也应该很小，因而C2的电容量要相当大，这样才能取得良好的阻抗匹配。
这个收音机可以选用小型零件，利用现成的塑料盒子来做成小型收音机。这里的二极管可以用国产管2AP1～2AP7（Д1A～Д1Ж）或是2AP11～2AP17（Д9A～Д9Ж）等；三极管用3AX3（П6B），其它如3AX1～2（П6A～Б）或3AX13～14（2Z171～172），2G101等PNP型三极管也可以用。为了节省地位，这里磁性天线的磁棒是用M\(_{4}\)型φ10×70毫米的，如果地位许可，采用长度较长的磁棒，效率还可以高一些，线圈是用5～7股的丝包漆包线绕制，圈数及绕法见图3的实体图，两线圈的距离约为5毫米，最好能绕在薄纸做成的纸筒上紧套着磁棒，以便调试时能在磁棒上移动来调整电感量。装置时可将磁棒的两端用纱线或塑料绳扎牢在底板上。

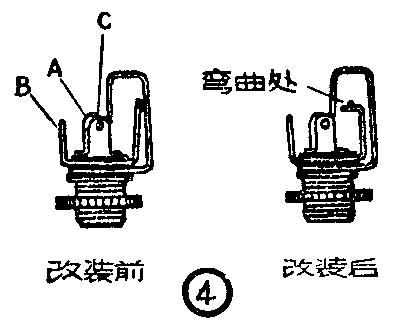

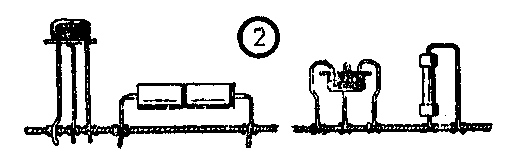

收音机是装在一块层压胶纸板上的，它的厚度约为1.5～3毫米。按照零件排列的位置，在板上相应的位置上打上空心小铆钉，将零件的引线焊在铆钉上，在底板下部接线，使它们得到很好的紧固和连接，常见的零件固定方法如图2，一般可水平安装，有时为了充分利用空间，可以垂直安装。当半导体管的高度太高的时候，则可将它反过来装置。图3是以图1的电路为例子的实体接线和排列图。这是准备装在塑料的香烟盒子里的，底板和盒子之间在适当的地方各开一个洞，用螺钉紧固起来。这里的电源开关是利用市售的耳塞插座改制的，它原来的形状见图4左图，其中有一个静闭合接点B，在离它的顶端约2～3毫米处用小钳子将它朝里扳成90°直角，使它的顶端和中央簧片A保持0.5～1毫米的距离，插入耳塞插塞后，两个触点便闭合起来，成为动闭合接点，改装后的形状见图4右图，它们的位置应实际调整一下，以便得到可靠的接触，这样可以省去一个电源开关和它所占的装配空间。如果不装这个零件，就要在电池的负极通路中串入一个开关。耳机以采用低阻抗的较为合适，例如直流电阻800欧的耳塞或是1千欧的普通耳机。
接线时二极管的方向不要搞错，图L有“＋”号的一端相应于管子上面的红点（触须端），错接了偏压就加不到基极上面去，会使声音极低甚或不能接收。
半导体管收音机做好以后，还要经过调整才能够使用，调试时用一个50千欧的电位器串连一个约为10千欧的固定电阻代替R\(_{1}\)，在集电极电路中串入一个0～5毫安的直流电流表（或万用电表的相应量程），接在图上的×处，电表正端接向集电极，电位器先放在阻值最大处，然后插进耳塞插塞，将电源接通，慢慢调动电位器使电表的读数到2毫安左右为止，这时接上天线，调谐C1便能收音，还可以根据播音声实际调试到不失真的最大音量。集电极电流调得大一些，音量可以增大，但失真的程度也要增加，但最大不要超过5毫安，最后脱开电源，量一下电位器和串连电阻的综合总阻值，换上和这个总阻值相同的电阻作为R\(_{1}\)，这样调整便告完成。收音时如发现近广播段高频端（1500千赫）的电台收不到，应将线圈稍为向磁棒的末端移动，使它的电感量减小，接收范围移向高端；相反的近低频端（550千赫）的电台收不到，则应将线圈稍为向磁棒的中央移动，使它的电感量增加，接收范围移向低频端。
半导体管在某些方面是比较脆弱的，装配和使用的时候都应该小心，有几点要特别注意的，就是电池的极性不能反接，焊接半导体管和小型零件时，应用小钳子夹住焊接处的上端，用45瓦以下的小烙铁将焊点迅速焊上，以免将管子或零件烫坏；空心铆钉的焊接处先行上锡，可以大为缩短焊接的时间。有关这些方面的装配技术和一些小零件（如磁棒支架、电池夹子等）本刊已有很多介绍，初学装置的无线电爱好者最好先把这些资料看看。
这个收音机在离电台较近的地方，可以不用外接天线也能收音。加上天线后，声音更大，但方向性也就消失。这时如果换上一只舌簧扬声器也能放出清晰的声音，扬声器要使用专为配合半导体管用的，例如市售的600欧小型舌簧扬声器（线圈直流阻力为250欧的普通舌簧扬声器也能用），换用了扬声器或其它阻抗不同的耳机时，还要按照上述方法将集电极电流重行调整一次。在离电台较远的地方则需要加外接天地线收听。(冯报本)
