信号发生器是调试超外差式收音机时必需的仪器。这里介绍一架实验有效、简单易制，仅用一只半导体三极管组成的中频信号发生器。它具有调幅的465千赫中频输出和音频输出。利用它的谐波930千赫和1395千赫还可作收音机的跟踪调整。音频输出则可用来检测低放部分。

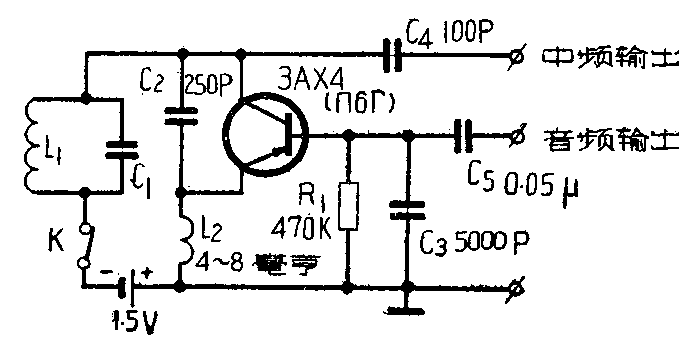

中频校试器的线路如附图。半导体三极管采用3AX4（П6Г）。如用3AX3（П6B）也可，但R\(_{1}\)和C2 必须另行调整。槽路L\(_{1}\)、C1谐振在465千赫，可以利用现成的中频变压器线圈和电容。电源只用一节五号笔型干电池，因此全部仪器可以装在一个很小的铝制小盒内。
电容器C\(_{2}\)使半导体三极管起开关作用而且自己进行调制。它的电容量太大时会使半导体管停止振荡；如果容量太小则无调制作用。R1太小时也将不起调制作用。全部接线完成后，可用耳机接在音频输出两端检测。如无输出信号，可按上述原则调换C\(_{2}\)和R1试之。（冯瑞荃）
