采用半导体管的电子仪器，它们的直流电源电压的极性是不允许接反的，否则就有损坏半导体管的可能。下面介绍三种简单的保护电路。
图1是最简单的直流电源电压反向保护电路。当输入的直流电源接得正确时，二极管D处于通流状态，电子仪器的直流电源接通。若直流电源电压极性接反了，如图1中虚线所示，串联的二极管D处于反向电压的状态，电流不通。直流电源加不到半导体管电子仪器中去。
图2是桥式直流电源电压极性保护电路。采用这个电路，不管输入的直流电压极性如何，都能保证接入电子仪器的电源电压极性正确。例如当a端为正b端为负时，二极管D\(_{1}\)与D2通流，D\(_{3}\)与D4阻流。反之，当a端为负b端为正时，则二极管D\(_{3}\)与D4通流，D\(_{1}\)与D2阻流。

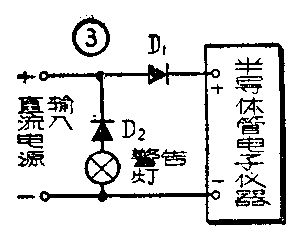

图3所示电路更为保险。它也只有当直流输入电压极性接得正确时，串联二极管D\(_{1}\)通流，直流电源才能接入电子仪器。这时并联二极管D2阻流，警告灯不亮。若输入直流电源电压极性接反，串联二极管D\(_{1}\)阻流，直流电源不能接入半导体管电子仪器，而二极管D2则处于通流状态，因而使警告灯亮，发出警告。如果直流电源功率很富裕，可用蜂鸣器代替警告灯。输入直流电压极性接反时，蜂鸣器即发声警告。
采用上述三种保护电路时，所用的二极管D的最大允许反向电压必须大于电路的工作电压，二极管的整流电流必需大于电路的工作电流。此外，由于串联在电路中的二极管上有电压降，所以直流输入电压必须相应提高。100毫安以下的二极管正向压降一般在1.5伏以下。几百毫安至几十安电流的二极管正向压降只有0.5伏左右。（李华金编译）
