飞乐牌265—1型交流六灯收音机

飞乐265—1型交流六管三波段收音机是上海无线电二厂的产品。采用超外差式电路，机内装有旋转式磁性天线，短波用箔形天线、五位琴键开关、拾音器插口、调谐指示器、连续调节式音调控制器，以及附有熔丝管的电源电压变换器。机箱采用中型台式木质结构，造型新颖美观。并选用了φ165mm的扬声器，再配以尺寸合适的机箱，使发音丰满和润。由于设计考虑比较周密，生产严格按照工艺操作，出厂前又经老炼处理，因此性能稳定，结构牢固，能经受各种气候和机械性试验的考验。在1964年第四届全国收音机评比会中，获得了一等奖和质量奖。

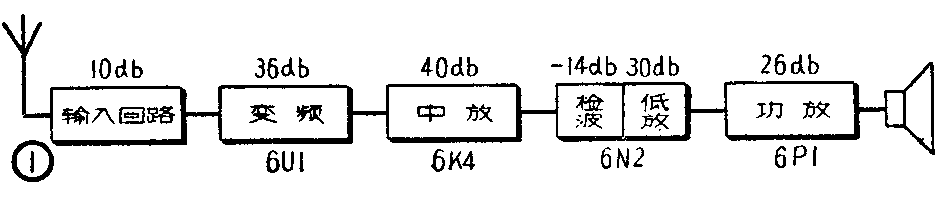

1．电原理图如图2。在1兆赫时各级增益分配如图1，总增益约128分贝。

2．中波段采用φ10×140毫米铁淦氧磁棒作为机内磁性天线，既提高了接收灵敏度和选择性，并具有很强的方向特性，利用这一特性，当磁棒的一端指向干扰源时，可有效地减小干扰杂声，当磁棒的轴线与所接收电波来向成垂直位置时，可提高对微弱信号的接收效率。

3．考虑到使用室外天线，安装了外接天线插口。为使整个中波段范围内灵敏度均匀，以及减小回路在使用不同长度室外天线时的失调现象，天线线圈采取高阻抗松耦合方式。将天线线圈分为二段，圈数较少的一段通过磁棒与次级线圈耦合，圈数多的一段与次级线圈成垂直放置（参看图7），且减弱耦合。

4．为了简化电路与节约元件，设计波段划分时，将振荡级的中波、短波\(_{1}\)、短波2的覆盖系数设计得尽量接近（本机覆盖系数约为2.2），为此三个波段的本机振荡级垫衬电容器可合用一只（图2中的C\(_{6}\)）；同时短波1与短波\(_{2}\)输入回路的展阔电容器亦合用一只C5（一般须用二只）。由于短波段的覆盖系数取得较小，使频段得到适当的展阔，改善了接收短波电台时频率拥挤调节困难的情况。

5．整机的增益在中波段时较短波段为高，而中波电台的信号强度又较短波为大，在实际使用中常感中波台信号过强而使扬声器过荷而影响音质，故在检波回路中加接限幅电阻R\(_{9}\)，由中波段琴键开关控制，接收短波时将它短路，使不受影响。

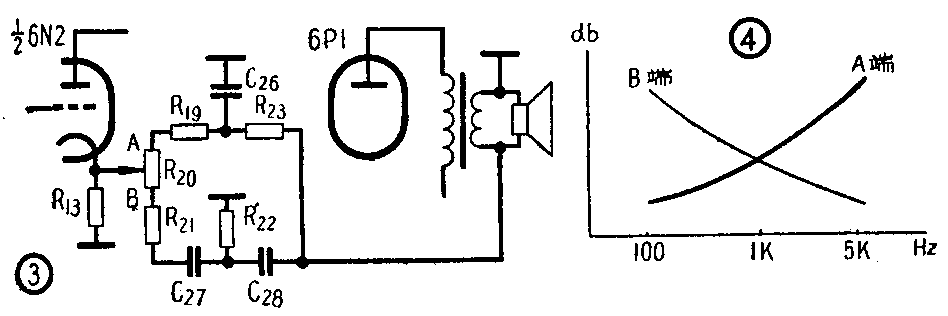

6．音调控制器采用单旋钮连续调节式负反馈网络，以获得高低音提升效果，电路如图3。当音调控制器在A端时，对高音频信号言，经R\(_{19}\)、R23、C\(_{26}\)组成的低通电路而被衰减，使加在6N2阴极上的负反馈电压减小，高音频的增益得到提高。当音调控制器在B端时，低音频反馈信号经C27、C\(_{28}\)、R22组成的高通电路而被衰减，达到低音提升效果。当音调控制器在其他位置时，可使不同的频率得到提升或衰减，特性曲线如图4所示。

7．在测试高频机振时常因电子管阴、丝极间漏电流影响而产生交流声，此种交流声为触发高频机振主要因素之一。防止的方法是在灯丝上加以较灯丝电压高的直流电压，这电压取自6P1的阴极，通过这一措施，此种交流声可由未加直流电压前的-20分贝改善至-36分贝。

8．交流声级的降低，除选择合理的通地点和防止输出变压器受交流磁场的感应外，采用了二级滤波方法，由一级滤波时的-34分贝改善为-46分贝。

1．采用点焊与熔焊工艺，既节省工时，减少螺钉，并使接地良好，结构牢固，有利于大量流水生产。

2．改善高频机振的措施，是采取机座和双连电容器的减振装置，高频元件如电感、电容器、接线和双连电容器定片的胶固处理，以及将双连电容器安装于底板内部，防止声波的直接冲击等等，使高频机振指标不劣于-3分贝。

3．传动系统方面，双连电容器采用无间隙齿轮减速传动装置，使调谐精密，拉线方式合理安排，仅用滑轮二只，使摩擦减少，传动灵活，此外拉线用玻璃丝心涤纶编织线，使用寿命可达10000次以上。

4．照明清晰均匀，使用了角度合适的反光板和喷有白漆的照明指示灯。

5．度盘玻璃容易在运输途中碎裂，为防止这一缺点，在度盘玻璃支架上加装橡皮减震垫圈，此外出厂前机箱与机座用运输螺钉紧固，使在受振时机座不产生位移，但须注意使用时必须先将此螺钉拆除，否则将会引起严重的高频机振。

6．在跌落试验时一般由于电源变压器安装于底板上而使底板变形，因此本机的电源变压器安装于底板下方，不但重心降低，并起支撑作用，增加了机械强度，防止冲击变形现象，此外尚能使电源变压器散热良好。

7．元件排列的考虑：如电解电容器远离热源，防止受热干涸。磁性天线远离扬声器磁体，以防止调谐回路失调。振荡线圈与电源变压器线圈方向垂直，以防止调制交流声的产生。电源变压器与输出变压器间的相对位置选择合适，以防止交流嗡声。元件加固方面：如电容器用塑料线紧固，使加工方便。元件选用方面：采用了性能稳定的空气筒形微调电容器，接触良好的琴键开关，以及内部装有熔丝管的电源电压变换器，既安全又方便。

8．整机调试前经八小时的老炼处理，以保证使用的可靠性。

9．整机调试时使用中频图示仪，既保证了选择性和通频带，又能使中频频率偏差不超过±1千赫。高频回路的调试切实做到三点统调，确保灵敏度、选择性和像频、中频波道衰减等指标。

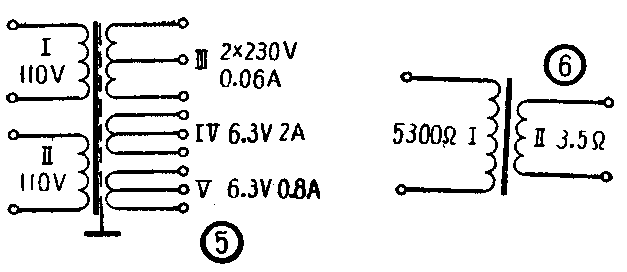

1．电源变压器（图5）：

线圈Ⅰ φ0.29mm漆包铜线510圈。

线圈Ⅱ φ0.29mm漆包铜线510圈。

线圈Ⅲ φ0.16mm漆包铜线2350圈,中心抽头。

线圈Ⅳ φ0.9mm漆包铜线32圈，中心抽头。

线圈Ⅴ φ0.55mm漆包铜线32圈。

铁心截面积30×30mm\(^{2}\)。

2．输出变压器（图6）：

线圈Ⅰ φ0.12mm漆包铜线3300圈。

线圈Ⅱ φ0.74mm漆包铜线85圈。

铁心截面积16×16mm\(^{2}\)。

3.中频变压器:

输入级：放大倍数60～70；阻带15分贝；通带6～7.5千赫。

输出级：放大倍数80～90；阻带16分贝；通带6.5～8千赫。

4．高频线圈：

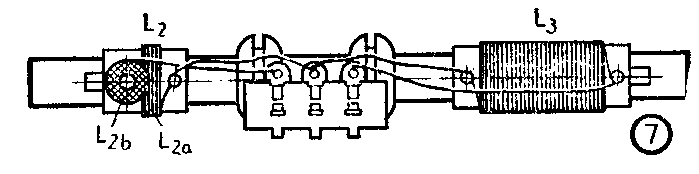

（1）中波输入线圈（图7）：

L2a φ4×0.08mm丝漆包线10圈，电感量2.2微亨；

L2b φ0.lmm丝漆包线180圈，电感量220微亨；

L3 φ28×0.07mm丝漆包线50圈，电感量13.6微亭。

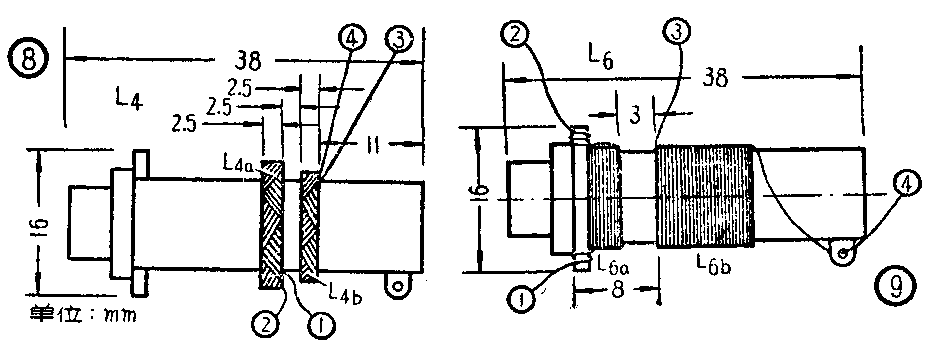

（2）中波振荡线圈（图8）:

L4a φ4×0.08mm丝漆包线60圈，电感量60微亨；

L4b φ0.12mm丝漆包线16圈，电感量5.5微亨。

（3）短波\(_{1}\)输入线圈（图9）：

L6a φ0.12mm漆包铜线2012圈，电感量6微亨；

L6b φ0.44mm漆包铜线23圈，电感量3.7微亨。

（4）短波1振荡线圈（图10）：

L5a φ0.44mm漆包铜线19圈，电感量2.9微亨；

L5b φ0.12mm漆包铜线5圈，电感量0.55微亨。

（5）短波\(_{2}\)输入线圈（图11）:

L8a φ0.12mm漆包铜线1512圈，电感量3.5微亨；

L8b φ0.59mm漆包铜线9圈，电感量0.65微亨。

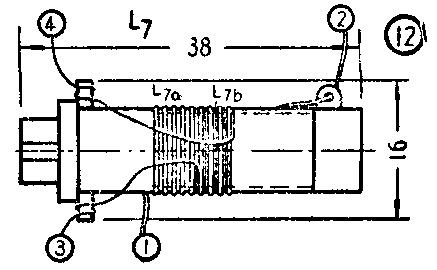

（6）短波2振荡线圈（图12）：

L7a φ0.59mm 漆包铜线9圈，电感量0.65微亨；

L7b φ0.3mm漆包铜线4圈，电感量0.3微亨。

以上各线圈的电感量都是指无铁心的情况而言。(设计一组)
