这个计算图可用来计算已知阻值的电阻，在通过它的电流或两端电压为已知数的情况下应当选用多大瓦数的合适。这是根据P=E\(^{2}\)/R和P=I2R两个公式设计出来的。如果已知电阻的阻值和瓦数，应用这个计算图也可以求出该电阻所允计通过的最大安全电流或允许加上去的电压。
电阻、电流和电压都分别有三种刻度A、B、C。如图所示，电阻的范围是1欧（Ω）～1兆欧的范围是1毫安（ mA）～1安（A）；电压的范围是1伏（V）～1千伏（KV）。其中各个C刻度标出了详细的刻度数值；各个A、B刻度则公用C刻度的分度，但应乘以一定的倍数。
应用举例
例1：有一个27千欧的电阻，额定功率是1/2瓦，求允许通过的安全电流。

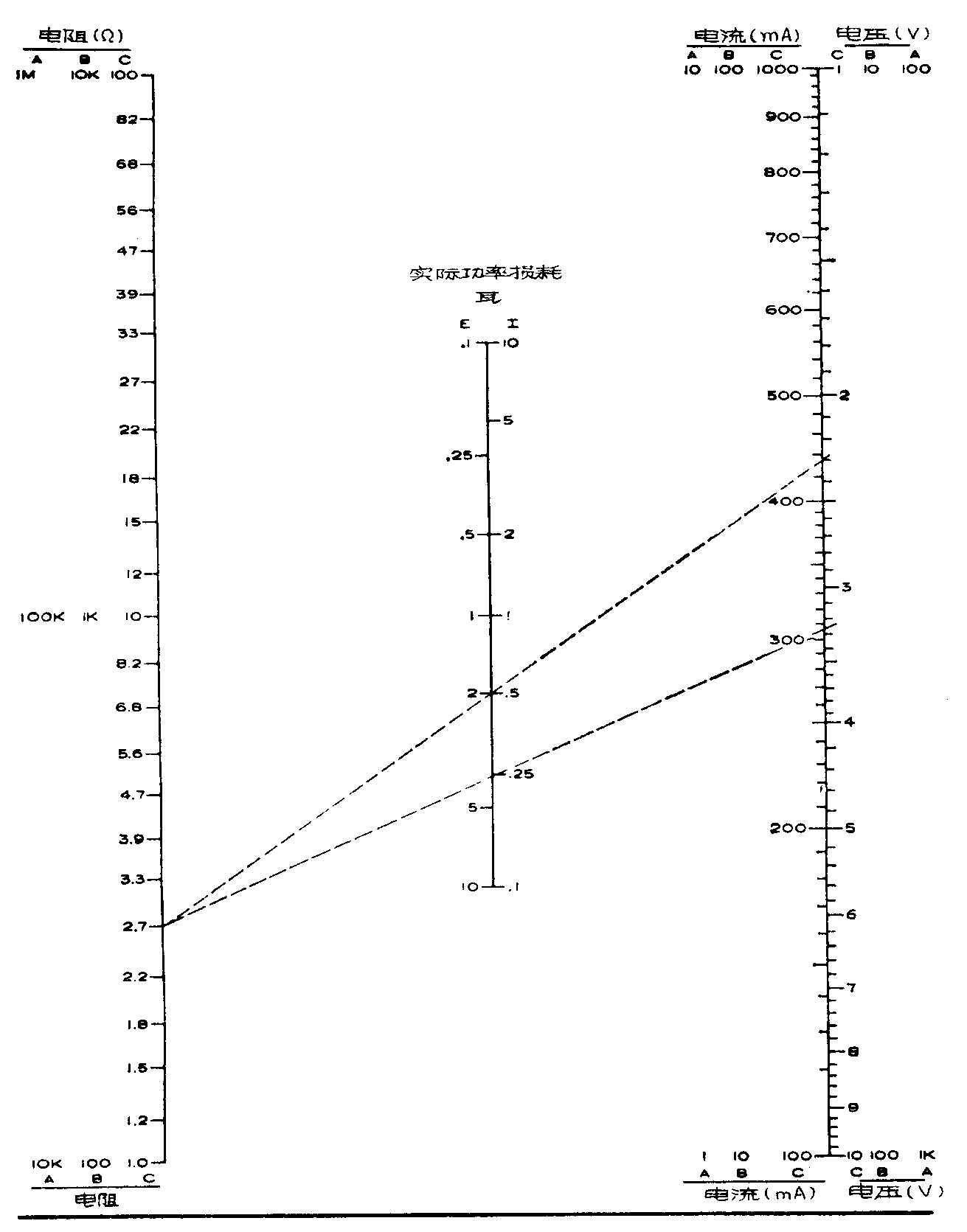

解：从电阻的阻值来看，选用电阻的A刻度合适。先从C刻度上2.7一点画一条直线，通过功率刻度的右刻度（I刻度，因为所求的是电流）上0.5瓦一点，再延伸到右边的电流的C刻度上430一点。由于电阻是用A刻度，故从电流的A刻度上可算出电流为4.3毫安。这个电流通过27千欧电阻时将产生1/2瓦的实际功率损耗，如果考虑100％的安全系数，以1/4瓦计算（图中的下一条虚线），最后将求出安全电流为3.04毫安。
例2：有一个270欧阴极电阻，要求在它上面降落23伏电压，需要用多大瓦数的合适？
解：根据已知电阻和电压画出一根直线（仍是上例中的第一虚线），它与功率刻度的左刻度（E刻度，因对电压而言）相交处读出2瓦。如考虑安全系数100％，则应为4瓦，而一般产品瓦数序列为5瓦，故可选用5瓦的电阻。（希平摘译）
