不用仪器调整超外差机

🏠 首页 《无线电》杂志 1965年 🔗 第5期 🔗 第18页 分类:视听园地 🔗 栗新华 🔗

这里谈谈业余爱好者在没有任何仪表的情况下怎样可以调整好自己组装的超外差式收音机。

一、组装检查和清理

新装成的收音机,首先应当检查线路和元件焊接是否正确。经过仔细检查以后,再查看各元件和焊点。可以轻轻扳动各元件,一方面查清焊点是不是牢固,有没有漏焊、虚焊或脱焊;另方面也把各个元件排列整齐,并且注意会不会和机壳及其他元件相碰,还应当注意滴落机内的锡珠或掉进去的线头等,把它们清理干净,防止造成短路。

二、通电试验

通电后可能出现下面几种情况:

1.唧唧咕咕乱叫不止,或旋动双连时在某些范围出现啸叫不能收音。这是出现了寄生振荡的情况,应当首先把它解决掉(参看1964年第11期“消除超外差机的寄生振荡”)。

2. 能收音,但收台少声音轻。这说明电路和元件数值基本正确,可以进行进一步调整。

3.寂静无声不能收音。这可能是电源、扬声器或输出级有毛病。检修时,手拿螺丝起子的金属部分,从后向前分别触碰各级电子管的第一栅极,都应当从扬声器听到“嘟嘟”或“克卡”的声音,这说明该级以后可能工作。如果逐级试到某一级没有动静,这说明这一级有问题,应该检查修理。另外,当用起子触碰双连调谐电容器的某组定片时,也都应当听到比触碰机壳响声更大的“克卡”声,这说明电路是工作着的。如果响声和碰机壳一样,就可能是双连碰片或因安装螺钉过长,旋紧时由它把定片与外壳连通造成短路所致。出现这些情况,必须经过检修,直到能够收到广播,才可以进行其他调整。

三、调中周

如果所用中频变压器是新的,它们一般都经过出厂检验,调准在中频465千赫。这种情况下的调整工作就很简单。

打开收音机,随便收听一个电台。用起子把双连调谐电容器的两组定片分别对地短路。不论短路哪一组,收音都能立刻停止。说明变频级和本机振荡部分都在工作,收到的广播是经过差频送到后面去的,这时调中周才有意义。如果,短路本机振荡电路后还能收到播音,就说明通过中放级的不是差频后的中频信号,而是串过去的。这时若调中周,不仅调不出谐振点,反而会把中频变压器调乱。所以在调中周前要先分辨清楚。

经过试验证明变频及本振都在工作,然后一边听声音大小,一边调两只中频变压器的四个调谐元件(铁粉心或电容器)。先调输出一只的次、初级,后调输入一只的次、初级,都调到听起来声音最大。由于自动增益控制作用,以及人耳对很响的声音稍有大小不易分辨的关系,收听本地电台已经调到声音很大时,往往不易调得更精确,这时可改收外地声音较小的电台,再调到声音最大为止。并且按上述从后到前的次序返复细调两三遍就完成了。

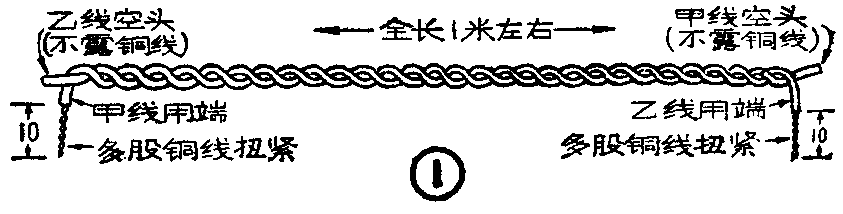

如果线圈和中频变压器是旧的,或者是已经调乱,需要调准中频频率时,可以找一台比较正常的收音机作为标准,用它代替中频信号发生器来调准。首先准备一条长1米左右的绞合塑料电源线做成一条专用联线(如图1)。调整时拔下标准机的第二检波管,将专用联线的“甲线用瑞”插入第二检波管检波小屏极的管座孔中(如6G2的5、6脚或6N2的2、7脚,要看电路确定),也就是用甲线从标准机第二只中频变压器次级取得变频后输出的中频信号。再利用甲、乙两线绞合的分布电容将中频信号耦合给乙线。把“乙线用端”接在被调机的变频管输入栅极上(如6A2的第三栅脚7)或输入电路的可变电容器定片上。另用一条导线把两机的铁底盘连通。这就是临时用变频管也作中频放大,以调整两个中频变压器。这时,被调机的波段开关应放在中波段位置,并且被调机的双连应旋在全旋进的位置上,以减少对中频信号的衰减。接好后,打开两机的电源,用标准机收一电台,听被调机的声音,从后向前逐个调整被调机的中频变压器,返复细调两三遍,都调到声音最大为止。

图1
图1 🔍原图 (843×214)

如果中频变压器已是调得很乱,谐振频率和规定的465千赫相差很远,用上述取中频信号的联接方法,还可能听不到声音。这有两种解决办法:一是手拿天线线尾用它的导线头不断触碰机壳(音量电位器开大),使扬声器中听到“克卡”响声,利用这种响声对被调机的中频变压器进行粗略的调整,调到声音最大,其后再用标准机送信号就行了;另一个办法是,由标准机第二只中频变压器的次级取出中频信号,先加给被调机第一只中频变压器的次级,即中放管的第一栅极(如6K4的脚1)仅调被调机的第二只中频变压器,先把它调好。其后,再把中频信号接给被调机变频管的输入栅,调第一只中频变压器。这样一个个的分别调整,就不会出现不能收音的问题了。不过,这样手续要麻烦些,除非必要,在一般情况下,直接送给变频级还是容易成功的。

调中周时,对于被调机的本机振荡电路,可以把双连短路,使本机振荡停掉;也可以根本不管,不致因此影响调整的准确性。因为在所调的中频变压器谐振回路里,对本振频率或它与输入中频的差频,都有很大的衰减,所以可不考虑。

四、调整中频陷波电路

如果在中波段的天线端接有抑制中频频率干扰信号的“中频陷波电路”(如图2中的C(栗新华)11、L(栗新华)11),就需要把它调谐在中频频率上。它的调整步骤如下:

图2
图2 🔍原图 (1691×671)

1.先把中频陷波电路的L和C临时改接成并联谐振的“中频拒却电路”(如图2虚线所示),这样调谐点明显,容易调准;

2.被调机的波段开关放在中波段,开机后收到当地较强的广播;

3.将天线尾线头(不要露出导线防止短路)从铁底盘底下的中频变压器出线孔中插入第二个中频变压器的金属壳里去,耦合到收音时差频后的中频信号,这时如果中频柜却电路不是谐振在中频附近,必将出现自激啸叫,旋动双连寻找啸叫声,就把双连停放在叫的位置上;

4.用无感起子(如用胶木棍或牙刷柄改制的绝缘螺丝刀,调中频变压器的磁心时也应用它)调整中频陷波线圈的螺纹磁心,调到叫声停止,并旋动双连调到全部可变范围都没有自激,就是调准了;

5.将L、C恢复成串联谐振的中频陷波电路(如图2中实线画出的L\(_{11}\)及C11),就完成了。

如果中频变压器是胶木底座带出线焊片,没有出线孔的,可以把天线尾线端从外壳的调整孔中伸入约10厘米左右,也一样能进行调整。

五、调整频率覆盖

调整时,如图2的电路可先调中波段,后调短波段。如用美通553型一类线圈,由于短波线圈和中波线圈串联,也是中波谐振回路的一个部分,必须先调短波段。

“频率覆盖”就是收音机在旋动双连可变电容器决定接收频率时,从双连全旋进的最低频率到全旋出的最高频率间,所应包括的接收频率范围。例如中波段一般是525~1620千赫,一个短波段的常是3.7~12.5或5.6~18.3兆赫。调整频率覆盖实际也就是调准本机振荡的频率范围。

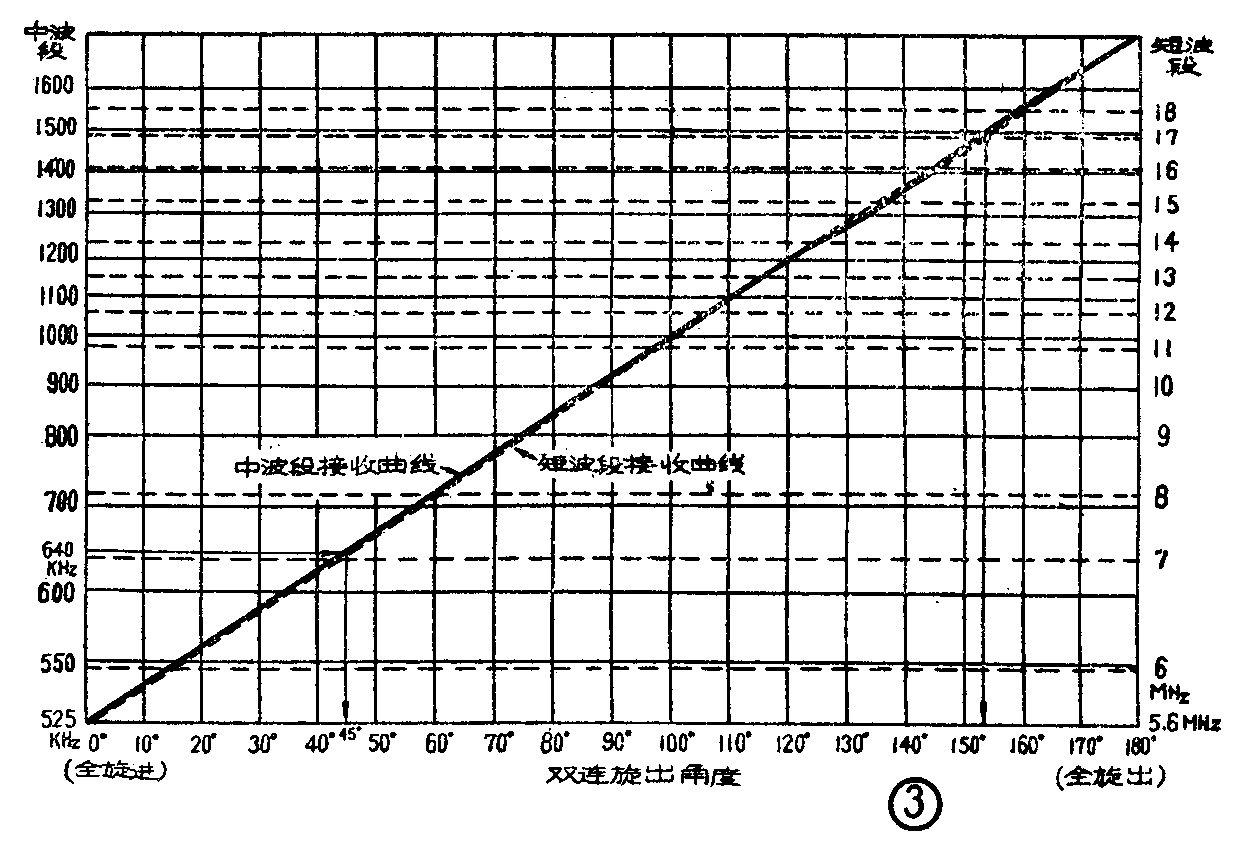

图3是“双连旋出角度”与“接收频率”的关系曲线。是根据用最大容量为360微微法双连的成品收音机的频率度盘绘制的。如用最大容量为495微微法的双连可变电容器,也可以参考图3决定接收频段高、低端的频率点(配用线圈不同)。

图3
图3 🔍原图 (1235×844)

甲.调准中波段的本机振荡频率

(1)在550~700千赫范围内选一个当地信号较强的电台。例如选用中央人民广播电台第一套节目的640千赫,再参考图3可以查得双连应旋出约45°。将双连旋在这个位置,调中波段振荡线圈(图2中L\(_{3}\))的铁粉心,使收到这个电台,并调到声音最大。这样,当双连全旋进容量增至最大时,接收频率必将低到525或530千赫附近,这就是低端覆盖调准了。

如果振荡线圈L\(_{3}\)是不带铁粉心的,那么图2电路中的LPD必须使用600微微法半可调垫整电容器,用它可以调准低端覆盖。

(2)在1400~1600千赫范围内选一个已知频率的本地电台。如选1500千赫,从图3查知应将双连旋在154°附近。调图2电路中的C\(_{3}\),使收到这个电台,并调到声音最大。这样,当双连全旋出容量减至最小时,接收频率必将高到1620~1650千赫附近。这就是高端覆盖调好了。

由于高、低端的频率覆盖在调整中会互相影响,所以上述(1)和(2)两步骤,需要重复几次才能最后调准。

乙.调准短波段的本机振荡频率

1.在6~7兆赫范围选一电台,如6.5兆赫,从图3查知双连应在31°附近。调短波段振荡线圈(L\(_{6}\))的铁粉心,使声音最大,达到调准低端覆盖的目的。

如果L\(_{6}\)没有铁粉心,而且SPD又是固定电容,必要时扳动L6线圈管上绕线部分的第一、二两圈,使间隔距离远些,电感会变小,近些电感就稍大,这样也可以做到调准本机振荡频率。有些工厂产品收音机就是这样调整的。

2.在17~18兆赫范围选一已知频率的电台,如18兆赫,从图3查知双连应旋在160°附近。调图2中的短波段高端补偿电容器C\(_{6}\),使声音最大,就能保证高端覆盖。

和中波段一样,也需要高、低端重复调准几次。

如果是三波段或更多波段的收音机,其他波段都可以按不同的频率,参考上述步骤进行调整。或者用一台成品收音机对比两者的双连旋出角度,进行调整。

六、调整统调

“统调”就是在整个波段内使输入信号与本机振荡频率之差,在双连旋到任何位置时,都等于中频465千赫。实际上这是不易实现的。一般只能满足在波段内的三个频率上达到同步。也叫“三点统调”或“三点跟踪”。爱好者实验的外差机,如果能使高、低两端达到统调,收听效果也就令人满意了。

甲.中波段统调

(1)收到调过低端覆盖的电台,调整图2中L\(_{2}\)的铁粉心,使声音最大,以达到低端统调。如果线圈本身没有可调电感的磁心,低端统调不能用L2进行,必要时重调本机振荡电路的LPD来配合输入电路接近统调。

(2)收到调过高端覆盖的电台,调整图2中的C\(_{2}\),使声音最大,以达到高端统调。

这时,也和调覆盖一样,需要高、低端反复调准几次。

为检验统调是不是已经调准,可用绝缘棒(如毛笔杆)一头套上一个用直径1~2毫米光铜线绕3~5圈的铜环,另一头装上一个高频磁心(如直径10毫米长20~30毫米的一段坏磁性天线棒)做成一个简易试验棒。用试验棒的两端,分别插进输入电路谐振线圈L\(_{2}\)的线圈管内,或接近线圈外面的绕线部分。如果声音都变小,就是统调很好;如果铜端声音变大,说明这个回路的谐振频率偏低;如磁心端声音变大,说明偏高。可再调整,得到准确的调谐。

(3)高、低端两点达到统调以后,再在1000千赫附近收到广播,用试验棒检查中点附近的统调情况。如铜端接近声音变大,可将双连C\(_{1}\)中间部位有开口的动片稍稍拨远;如磁端接近声音变大,可把本机振荡电路C4中间部位有开口的动片稍稍拨远,使接近三点统调。

乙、短波段统调

调整方法与中波段相似,低端调L\(_{5}\),高端调C5。灵活运用上述调整步聚和检验方法就可以把它调好。(栗新华)
