环形测向天线

环形天线是用导线绕成的圆形或方形的线圈。它与磁性天线一样具有“8”字形的方向性，也可以接在测向机上作测向天线（图1）。只要面积足够大，它的效率完全可以赶上甚至超过磁性天线。下面介绍用于短波测向（频率为3.5兆赫到3.6兆赫）的两种环形天线的制作方法。虽然它们的面积并不很大，但经过参加测向比赛实际使用表明，它们的效率都已赶上磁性天线。

1．找一根蜡管做穿绕线框的支架。蜡管是用蜡浸过的纸管，外径约为1厘米即可。这种管可从电料行购到，也可以自制。

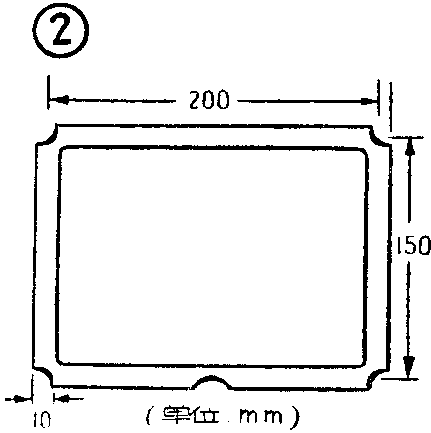

2．将蜡管截成四段（尺寸如图2），用胶水粘成如图2所示框形。四角各留一个小洞，在底边中间也开一个洞，以便穿绕导线。

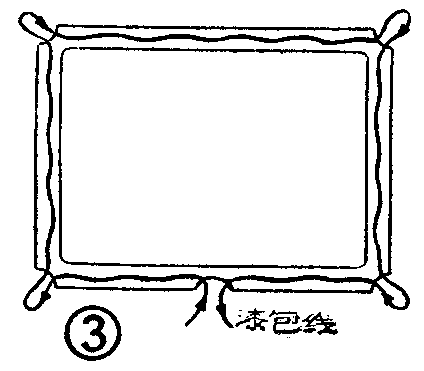

3．用直径0.56毫米的漆包线如图3穿绕在蜡管中。绕的时候要小心，以防绝缘漆皮碰破。共绕9圈。

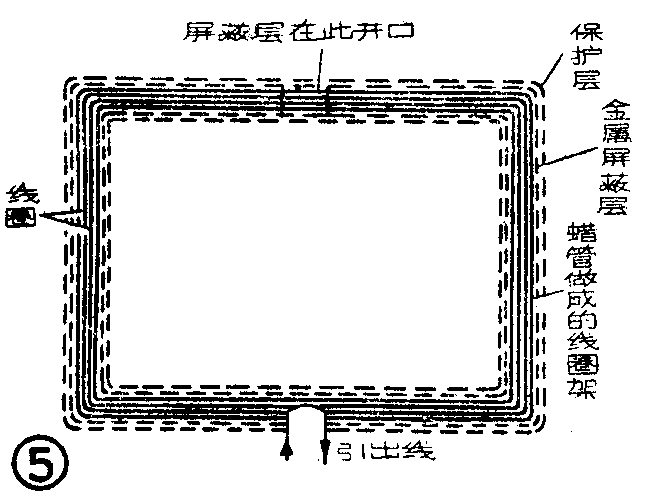

4．包扎金属屏蔽层。为了改善框形天线的方向性和避免外界干扰杂波影响，需要加金属外屏蔽。用香烟锡箔或废电解电容器中拆出的铝箔按图4方式包上一层，在顶边中间留出长约0.5厘米一段不包，作为屏蔽开口（见图5），以避免高频磁通短路，否则将严重影响灵敏度。

5．包扎保护外皮。在屏蔽层外面按图4方式沿整个天线框包扎上一层绸布或黄蜡布。一来保护屏蔽层不被磨破；二来可起加固作用。

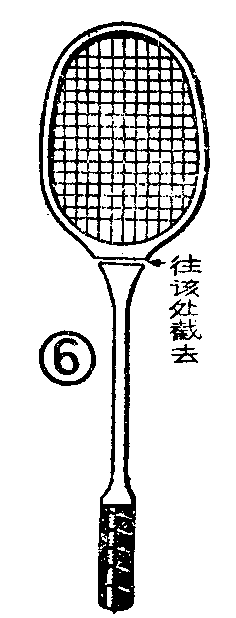

取一个废旧的羽毛球拍子，将柄截去，只剩下椭圆形的部分（见图6）。顺着椭圆框刻一道凹槽。沿槽用0.56毫米的漆包线绕6圈即成，引线为a与b（见图7）。

用锡箔或铝箔沿框架包一层外屏蔽，中间留出一段0.5厘米左右的不包，以免磁通短路。

在金属屏蔽层外面再包上一层蜡纸或绸布作为保护外皮。

这种羽毛球拍改制的环形天线颇坚实，在测向运动中可以作手提测向机的天线奔跑，实为方便。

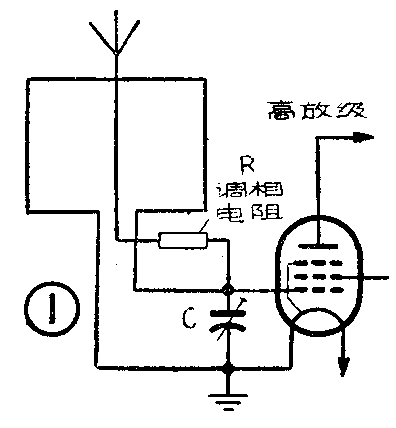

环形天线与测向机的高放级直接耦合（见图1）。由半可变微调电容器c调整可使谐振于中心频率3.55兆赫。（苏锦澄 曾国鸣）
