黄河牌J5—S1型半导体收音机是郑州无线电厂的产品。它是一架可以收听中波波段的便携式五管超外差式收音机。本机声音宏亮、灵敏度高、选择性好，适合在无交流电源地区和广大农村使用，也可以随身携带，在旅途收听广播。
一、电路原理和结构特点
本机采用五只半导体三极管和两只半导体二极管组成超外差式电路。它包括一级变频、一级中放、一级二极管检波兼自动增益控制（并附加一级延滞自动增益控制）、一级前置低放和一级推挽输出。全机增益约90分贝。
本机全部机件和电池装在一只彩色塑料机壳内。机壳体积为22.5×13.6×6.5厘米，其外型及内部结构见本期封底所绘。机壳左上部为电源开关及音量控制的摩边旋钮；选择电台的调谐旋钮装在机壳的右侧，也是摩边式的，使用时操作方便。机内采用磁性天线，一般环境下不需要外加天、地线。为提高对远地电台接收能力，机顶备有外接天线插孔。考虑到使维修方便，全机大部采用普通元件，并经严格分选，质量可靠。
本机使用二号干电池四节，在正常情况下按中等音量每天使用3小时估计，每套电池可用两月之久。

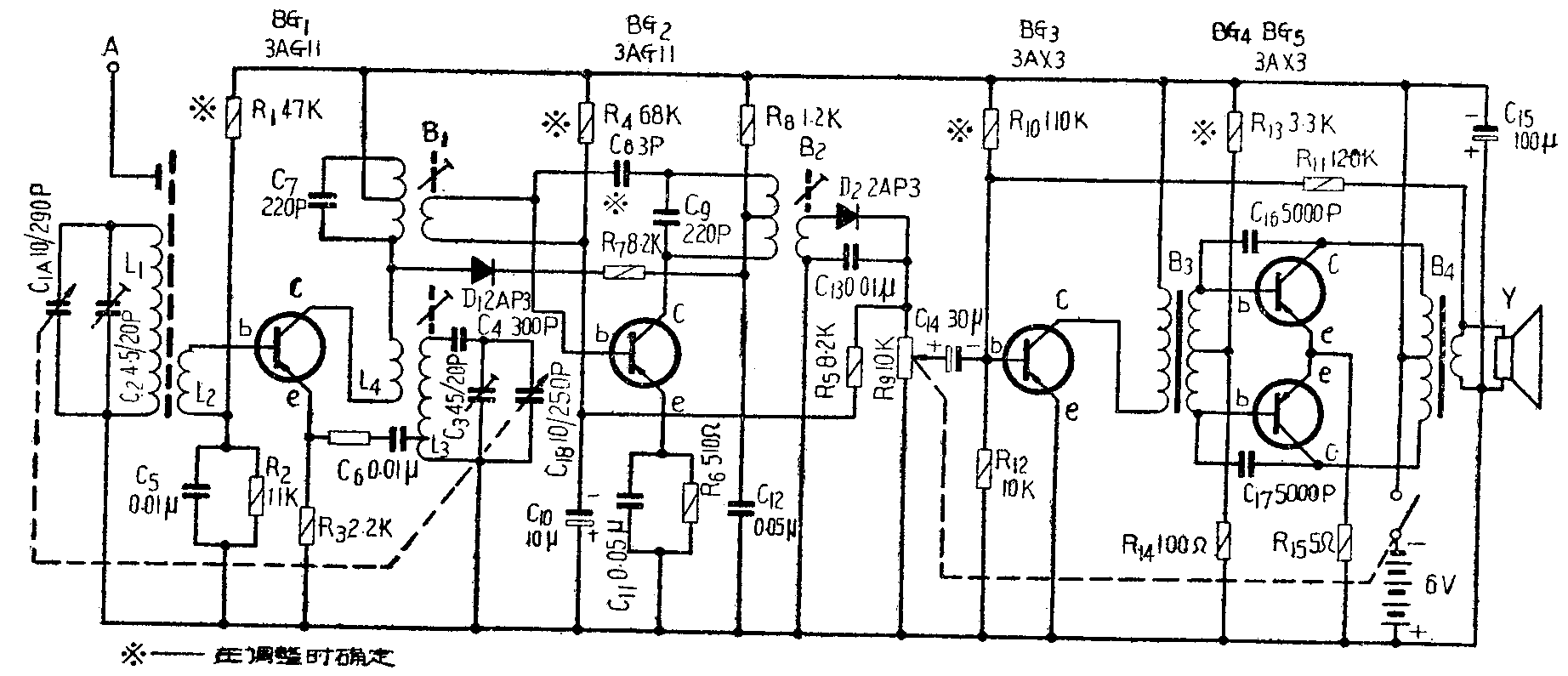

图一为电原理图。变频及中放管采用国产扩散型高频管3AG11（П401），低放及推挽管采用国产合金型低频管3AX3（П6В）。 部分产品内变频及中放管采用3AG22（3G1B），低频管前置级为3AX3（П6В），推挽级为两只3AX12（1G1B），使用这一套管子，其效果与前一套一样。变频级采用共基极电路，振荡信号从发射极注入，故而振荡电压平稳，谐波较小，调谐回路采用小型空气介质双连。为了得到一定的天线有效输入功率，提高谐振Q值，获得较好的灵敏度和选择性，采用了国产M4φ10×140毫米磁性棒。外接天线用一块铝箔敷在磁棒上作松的电容耦合，以减小外接天线的等效天线电容对调谐回路统调的影响，使整机灵敏度不致受到影响，并能减小当接上外接天线后的频率漂移现象。
增益分配：变频级的功率增益在20分贝左右，变频后的信号经单调谐回路中频变压器B\(_{1}\)以紧电感耦合于次级。本机只一级中放，为了充分发挥其作用，将工作点选用在最佳点，有较大的工作点电流，所以中放有较大的功率增益。并加强了中放级自动增益控制能力。
由于半导体管C\(_{c}\)较大，存在着内部反馈，所以在中放级加了3～5微微法的中和电容器C8，使其工作稳定，并避免机振啸叫。
D\(_{2}\)为检波二极管。检波后产生的正电压经过R5加到中放管BG\(_{2}\)的基极，控制它的工作点电流，从而改变它的增益。D1为附加的延滞式自动增益控制电路，在接收小电台信号时，它的阻抗较大，电路基本闭塞，对灵敏度、选择性无影响。只有大信号输入时才起控制作用。控制过程如下。当强信号输入时，D\(_{2}\)检波后产生的正电压抵消BG2基极负偏压，使它的集电极电流减小，R\(_{8}\)降压作用也随之减小，二极管D1开始导电，阻抗减小，一部分高频电流经R\(_{7}\)、C12入地，降低变频级增益，加强自动增益控制作用，同时降低第一中频变压器负截阻抗，使Q值下降，通带加宽，减小了自动控制作用所引起的阻抗失配现象，从而使整机频率响应改善，失真减小。
检波后的音频信号经耦合台电容器C\(_{14}\)送至低放级BG3进行放大。BG\(_{3}\)的工作点电流选用得偏大一些，以使它有足够的增益去推动推挽输出级。输出功率放大级BG4、BG\(_{5}\)采用乙类推挽放大，输出阻抗为194欧。为了改善音质，减小非线性失真，从功放级输出端通过R11（120K）将约4分贝的负反馈加至BG\(_{3}\)基极，并从两管的集电极各接入一只5000PF电容器（C16、C\(_{17}\)）至基极，构成本级负反馈，以改善频率响应，大大减小了整个低频端的失真。
本机在生产时，对半导体管等主要元件经过严格分选老炼，同时由于采用一级中放和负反馈电路，噪音很小，放音清晰，其绝对灵敏度基本上等于相对灵敏度，没有一般6～8管机在收听远地电台时所产生的沙沙声。
二、电性能指标
①频率范围：535～1605千赫；
②中频频率：465±4千赫。（实际生产控制在±3千赫以内）；
③灵敏度：＜3毫伏/伏（实际＜1.5毫伏/伏）；
④选择性：偏调±10千赫时＞14分贝；
⑤整机电压频率特性：300～3000赫时＜10分贝（实际＜5分贝）；
⑥整机非线性失真系数：200～2000赫＜10％;
⑦额定输出功率：＞70毫瓦，（实际＞100毫瓦）；
⑧最大输出功率：＞200毫瓦；
⑨中频波道衰减：＞10分贝（实际＞20分贝）；
⑩假象波道衰减：＞20分贝（实际＞30分贝）；
定性：当电源电压降至4伏时仍可工作，并且无啸叫现象；
量控制作用范围：＞32分贝（实际＞50分贝）；
源消耗：无信号时电流＜10毫安；
额定输出时电流＜40毫安；
最大输出时电流＜60毫安。
三、元件数据
1. 磁性天线：采用M4φ10×140mm 磁棒，离磁棒一端24毫米绕初级，用7股0.12mm丝漆包线绕55匝，相隔2mm后再用同号线绕5匝，初级回路宽载Q值＞150。
2．振荡线圈：用φ0.12mm丝漆包线在8mm塑料管上按蜂房式绕110匝作初级，3匝处抽头。用同号漆包线在初级上绕12匝作振荡反馈线圈，并用φ3×14mm磁心调整其电感量。
3．中频变压器：第一中频变压器用φ0.12mm漆包线初级绕130匝，61匝处抽头；次级用同号线在初级上绕7匝。第二中频变压器初级用同号漆包线绕130匝，50匝处抽头，在初级外层绕21匝作次级。
两只中频变压器无载Q值＞100。
4. 输入变压器：用原0.35mm硅钢片，铁心舌宽8mm，迭厚7mm，初级用φ0.9mm漆包线绕2200匝，次级用φ0.12mm漆包线绕688＋688匝。
5. 输出变压器：铁心尺寸和型号与输入变压器相同，初级用φ0.21mm漆包线双线并绕350匝（初级总匝数为700匝），次级用0.41mm漆包线在外层绕92匝。
四、调试说明

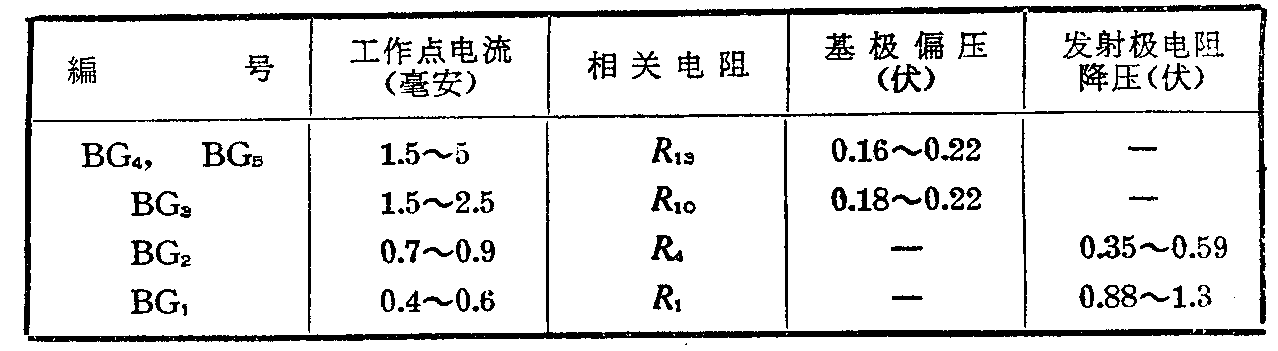

1. 各级工作点：本机在生产时对半导体管进行过老炼和增益搭配，把各级工作点调整电阻限制在一定范围内（其阻值为电原理图中各级调整电阻±20％范围内），但由于半导体管一致性较差，需要按附表调整各级工作点电流（集电极电流）。
在测量各级电流时，可将各测试点之连接焊锡烫开，串入适当的毫安表，测毕应将连接点复原。
2. 中频频率：用电场发生环送出465千赫约50毫伏／米场强的信号，在双连全部旋入后音量开大，反复调整中频变压器磁心使输出最大。
3. 振荡频率：从电场发生环送出525千赫信号，双连全部旋入，音量开至最大，调整振荡线圈磁心，使输出最大。然后将双连全部旋出，改变电场频率到高于1605千赫，调振荡回路补偿电容器C\(_{3}\)使输出最大。
4．调同步：使电场发生环送出一适当强度约600千赫信号，将双连旋至谐振位置，音量开大，慢慢调整磁性天线线圈在磁棒上的位置至使输出最大，然后将电场发生环送出1500千赫，再旋转双连调到这个信号频率，微调C\(_{2}\)使输出最大，按上述方法反复进行，直到同步为止。
检查同步的方法：可用试棒（参考本期“实验室”的文章）两头分别移近磁性天线，此时输出均应下降。
五、使用和维护
本机在生产中定期作震动、冲击及温湿试验，能在-10℃～40℃温度范围内和98％高湿度环境下工作。但使用时仍应竭力避免受到这些影响，否则将缩减机器寿命。在收听电台时将收音机转至适当角度，可获得最佳收音效果。音量要开至适度。连续开机时间不宜过长，以延长电池使用时间。更换电池时可用硬币将后盖螺钉旋松，打开后盖便可更换，电池的极性不可接反，否则将会烧坏管子。长久搁置不用时应将背带、电池取出与机箱分别放置。
本机电源为6伏，使用一段时间后电池电压会下降，当低于4伏时应更换新电池。电池用尽的现象是收台数量减少、音轻，而且失真，或产生“扑扑”声。
检修时可用20000Ω/V万用表自后至前逐级检查各管电压。在无电台信号和常温下各部电压数据如附表（或测各级工作点电流）。
发现电压异常，可先检查各部分元件引线是否良好；然后从低频振荡器送出1000赫音频信号，串联一只20μf电解电容器后接到10K电位器上，并将电位器开满，逐渐加大振荡器之输出电压，在扬声器两端用电子管毫伏计测得0.5伏（70毫瓦），若振荡器电压小于12毫伏，说明整个低频级工作正常。然后继续检查高频级。将小于2毫伏的465千赫高频信号（调制频率1000赫，调幅度30％，串联一只0.05微法电容器先接至BG\(_{2}\)基极，若整机输出大于0.13伏即表示该级工作正常。再将输入电压降至小于10微伏，以同样高频信号送至BG1基极，整机输出应大于0.13伏。
在更换元件和在印刷电路板上焊接时应使用25瓦电烙铁，烙铁头直径不大于3毫米。并用直径小于1.2毫米的松香心焊锡丝，每次焊接时间不可超过5秒钟，否则会使导电铜箔板与绝缘板剥离。在拆换元件时最好用尖嘴钳夹住元件根部使散热。更换半导体管时要求：
①两只推挽管之β值力求对称，否则失真增大（其β值最好在不小于10毫安电流下测得）。
②低放管I\(_{co}\)应小，同时噪音要小，否则整机静止噪音将大，影响收听效果。
③两只高频管之增益不宜过大，但中放管β值应大于30，否则自动增益控制作用差，在强信号下整机失真增加。
在更换半导体管时应注意重新调整工作点电阻（偏流电阻），更换中放管后应适当调整中和电容器（范围在3～5微微法），使工作稳定。
经过修理后之机器应符合本机电性能指标。(东河阳 郑众人)
