电源变压器可以把市电变成我们需要的各种电压。收音机常用的电源变压器有三灯、四灯、五灯和六灯等几种。在变压器的内部绕有许多线圈，其中与市电相联的叫做初级线圈，其余的都叫做次级线圈。所有线圈的接头都和外面的焊片相连，焊片的旁边还注着电压和电流的数值，一看就可以知道这些线圈应该接到什么地方。

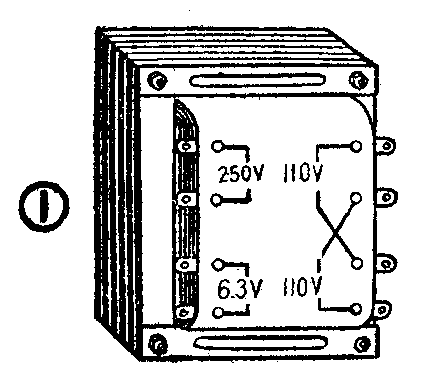

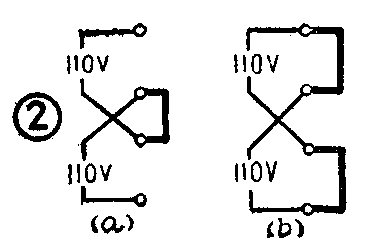

图1是一个三灯电源变压器。它的外面注有“11OV”的四个焊片是初级线圈。如果市电是220伏，就把当中的两个焊片联接起来（图2a），然后将上下两个焊片接电源；如果市电电压是110伏，就把上边两个相邻的焊片和下边两个相邻的焊片分别联接起来（图2b），然后再接市电。左边标有“250V”的焊片是高压线圈，一端应该接半波整流管的屏极，另一端接地。标有“6.3V”的是灯丝线圈，用来接三个电子管的灯丝与指示灯。

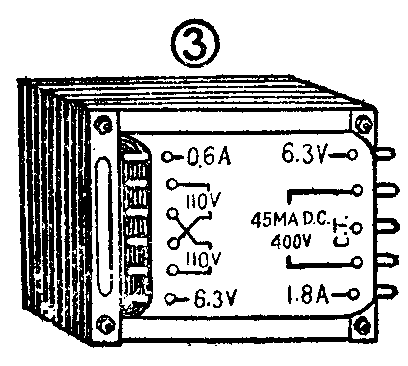

图3是一个五灯电源变压器。标有“110V”的四个焊片也是初级线圈。标有“400V”的三个焊片是高压线圈，“45MA.D．C”是指通过这个线圈的直流电流不能大于45毫安。其中标有“C.T．”的焊片是高压线圈的中心抽头，在全波整流电路里应该接地，另外的两个就应该接到全波整流管的屏极。标有“6.3V0.6A”的是灯丝线圈，应该按整流管的灯丝。标有“6.3V1.8A”的是另一组灯丝线圈，是供给其余四个电子管的灯丝与指示灯用的。这两组灯丝线圈不能接错，如果接错，变压器会烧坏。
如果在三灯收音机中使用了五灯电源变压器，就会造成浪费；如果在五灯收音机里使用了三灯电源变压器，则又会把变压器烧坏。因此选用哪一种电源变压器应该根据电路的需要来决定。
挑选电源变压器时，应该用万用表检查一下各个线圈有没有断线，各个线圈之间以及各个线圈和铁心之间有没有短路。断线或短路的变压器是不能使用的。此外还要检查一下变压器的铁心夹得紧不紧，如果铁心夹得不紧，在使用时会发出难听的叫声。 （荧光）
