废旧三灯机更新记

🏠 首页 《无线电》杂志 1965年 🔗 第4期 🔗 第16页 分类:半导体知识 🔗 黄礼端 🔗

我有一台古老的“标11号”再生式交流三灯机,使用57A、47B、12F等三只旧型号电子管。原机性能很差,加上年代久了,管子失效,已经等于废品不堪再用。最近由于买到一些廉价元件和电子管,于是就将它拆除了,彻底改造更新。改后仍为三灯机,但电路是超外差式的,具备相当于五灯机的性能,效果很好。这种废旧收音机在各地还有不少,所以将改装经过写了出来,作为利废经验介绍给大家。

电路

这项改装工作,是从充分利用原有机箱和元件考虑出发,原机底板很小,只能仍按三灯设计。曾经试用过几种三灯电路,实验结果,以如图1的安排为最好。在这里第一只变频管的七极三极复合管6U1。当然也可以用6A2或其他变频电路。选用它是因手头有这种电子管,同时还因为它有一个独立的三极部分,可以专作本机振荡器,而以七极部分担任混频,变频效率比较高。本机振荡电路是屏栅反馈式,配用美通552型线圈。第二电子管也是6U1,一管两用,七极部分担任中放,三极部分作为低频电压放大。检波和自动增益控制用半导体二极管,取其体积小,可以代替和减少一只电子管的地位和电源消耗。最后的功率放大级和电源整流合用一只双三极管6N1。所以,全机虽然只有三只电子管,电路功能却和完善的五灯机一样。

图1
图1 🔍原图 (1272×630)

制作

由于底板小,电路改为超外差式还须增加两只中频变压器,调谐电容器也要换成为双连,所以零件如何安排,是主要问题。改装后的底板实体布置见图2。元件选用情况如下:

图2
图2 🔍原图 (1228×884)

1.电源变压器(B\(_{1}\))利用机上原有元件。它的初级可接110或220伏两用,次级无高压线圈,仅有5伏和2.5伏灯丝电源两组,2.5伏绕组有中心出头。各绕组从引出线颜色可以区别(见图1)。现在改用新型电子管,灯丝电压要求为6.3伏,所以要将5伏线圈和2.5伏线圈的一半串联起来,以取得6.25伏使用。接取方法用万用电表交流电压档,或用6伏小电珠,将其两端接在5伏线圈的一端和2.5伏线圈的中心出头上,初级接通电源,将5伏线圈的另一端分别试与2.5伏的两个出头相接触,看哪一端电表指示可达6伏,或者电珠亮度较亮,就可与之相接使用。闲着不用的出头用胶布包好,防止和底板或其他导线相碰。

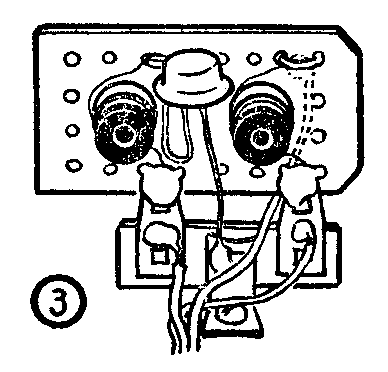

2.中频变压器 用津无901型,第一只(ZB1)装在原57A管的位置。第二只(ZB2)为了少占地位,不用隔离罩,以支架焊接横立着架起(图3)装在G\(_{2}\)和G3之间。检波半导体二极管D(实际用的是一只坏了的三极管)也直接焊在它上面。

图3
图3 🔍原图 (388×372)

3.双连可变电容器 原机单连不能再用,换用复旦236型双连装在原位置上。装时双连先固定在一块层压板上,然后将层压板按单连的安装洞开孔装到底板上,高低要和度盘的孔相配合。

4.扬声器输出变压器 原机的舌簧喇叭仍可使用,但音质很差。为了提高放音质量,现在换为恒磁电动式的。6N1没有专用的售品输出变压器,可用适合2P2、3Q5管用的代替。这里我用的是一只由旧的小型低频扼流圈改制的输出变压器。扼流圈的原线圈不动,在它上面用0.41毫米(27号)漆包线平绕90~100圈作为次级,接在3.5欧的扬声器上,声音很响亮满意。

调整

改装后应按一般五灯机的调整方法进行调整。检波级用的是半导体二极管,它的输入阻抗很低,第二级中频变压器的次级谐振曲线平坦,所以调中周时这一级不须仔细调整。末级6N1的功率输出小,输入电压不宜太高,过高会使失真严重。为了取得适当的失真小的输入电压,将前面一级电压放大的屏极负载电阻加大为330千欧,并在G\(_{2}\)阴极加用300欧的阴极电阻。因为高压乙电是直接由电源电压整流出来的,调整时出现了严重的调制交流声,电路中加接的旁路电容C20,对于抑制这种交流声很有效。灯丝电路中旁路电容C\(_{21}\),可以克服由于灯丝不接地而出现的交流声。此外,由于高压乙电是用市电整流,收音时必须注意电源插头接法的反正,以免机壳带电。为了避免天线带电,天线线圈初级和引出线之间也用电容C1断开,这只电容器要用耐压高的云母型的。(黄礼端)
