当收音机接收到一个电台播音时，伴随在语言或音乐声音的背后，会有一种低沉的50赫或100赫的交流嗡声；在没有输入信号时，它也随之消失。这种与外来信号同时并存的交流声，我们称之为调制交流声。

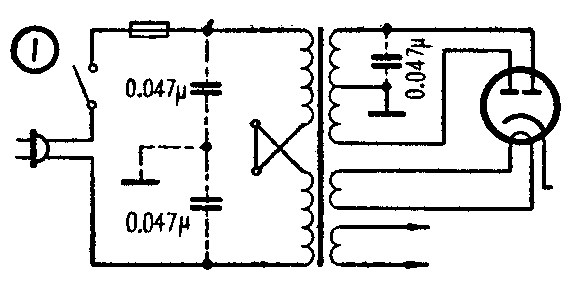

调制交流声产生的根源有二。一是由于电路中各类零件和导线的安装排列，它们相互之间的变动磁场、静电场、泄电、杂散电容等影响所造成的，其中受变动磁场的影响比较显著。电源变压器是变动磁场的主要来源。虽然其他如灯丝导线和电源导线的附近也有变动磁场存在，但较之电源变压器要微弱得多。例如1安培电流通过导线时，在距离导线2.5厘米处，磁力线作用仅有0.08高斯。而普通EI形铁心变压器在距铁心中心5厘米处，其作用则为5～10高斯。如果变压器是平卧在金属底板上的，由于底板磁阻较小，延展亦较大。我们知道磁场强度是与距离的平方成反比，所以愈靠近变压器处的磁场愈强。因此要注意变压器的安装位置，最好采用直立式装置，使变压器中心距金属底板5厘米以上，避免金属底板的磁场延展。其次要注意减少金属底板上交流电流的传布。可将变压器的初、次级静电隔离引出线的接地点和电源变压器的高压中心抽头引出线，以及滤波电容器负极接地线等，共同汇集在一个地线焊点上。在电源变压器的初级，在电源进线之间串联加接两只0.047微法、耐压600伏以上的电容器，中心通地，或在变压器次级高压线圈通整流管屏极的一端上加接一只同上的电容器（图1），可以有效地改善由于线路上和机件排列方面所产生的调制交流声。
调制交流声的另一产生根源，是由电子管内部造成的，也就是阴极与灯丝之间有泄电现象。例如丝极和阴极之间的电容感应、电子发射、直接泄电等，都可以产生泄电电流。同时这种泄电阻抗，除直接泄电外，大部分属于容抗性，在电流内包含有各种高次谐波，直接影响了屏极输出波形。

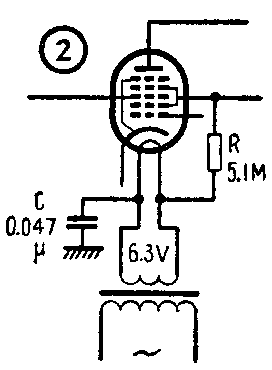

怎样消除这种电子管内部引起的调制交流声呢？由于电子管本身是一个封闭元件，所以除了掉换电子管外，只能从电路上来设法改进。曾经做过多种试验，例如将变压器灯丝线圈中心抽头通地，或接至功率放大管的阴极偏压上，或利用直流分压在灯丝上加上一部分高压等等，结果效果并不理想，改善不大，同时还牵连到变压器线组的变动，很不方便。最后试用了另一种电路如图2所示。采用这种电路和原来丝极单端通地的电路相对比，发现调制交流声有很大程度的改善。在原来电路上有调制交流声不能使用的电子管，在新电路上90％以上都获得了应用，平均改善10～20分贝。
分析一下新电路，特点是电子管内部产生的泄电电流，包括泄电的高次谐波，都可从丝极电路中的电容器上通至地线。同时由于灯丝电路经过一个高阻值电阻R连至变频管或中放管的帘栅极上，故丝极处于正电位，有效地防止了丝极与阴极之间的电子发射。电阻R还起了直流滤波作用，并可以防止丝极偶尔碰地而引起高压短路的弊病。附加元件的数值，电阻R为5.1兆欧，电容器C为0.047微法。灯丝电路可与其他各电子管合用，不必单独分开。
调制交流声的测试方法：从收音机天地线输入端送入18兆赫、5000微伏、调幅度30％的调制高频信号电压，如果收音机只有中波段，可改送1600千赫信号。在收音机输出端的扬声器音圈上并接一只电子管毫伏表，作为输出指示器。如扬声器为3.5欧的，三级收音机额定输出功率为0.5瓦，那末，将收音机音量控制器调节至输出指示为1.32伏。此时去除高频调幅，使输入信号为等幅波。如输出电压表的指示不大于132毫伏，即为合格。（仲千）
