业余无线电爱好者有时候会遇到一些电源变压器没有标出各线头是连接什么绕组，或者旧变压器上的标注看不清楚了。遇到这种情况怎么办呢？这里我们提出一些简易的识别方法，供作参考。
一、从外观上看
观察线包层次和引线粗细：绝大多数电源变压器都把初级绕在最里层。挨着初级的往往是“静电隔离层”。有的已经把这层的引出线直接夹在铁心里；也有的单用一条线引出来，供装置时接底板。在静电隔离层外面往往是次级高压绕组。再外层的才是各个灯丝绕组。如果仔细观察变压器的线包和出线头，是可以大致估计哪些头是初级绕组的引出线，哪些头是次级的。
此外，各灯丝绕组往往因为电流比较大，用线比较粗，因此从引出线的粗细，也可以帮助分辨出来。
有少数变压器利用一组在使用时一端接地的灯丝绕组代替静电隔离层，在这个灯丝绕组的外层才是次级高压绕组，再外层是其它灯丝绕组。
观察绝缘层分辨层次：变压器线包所用的层间和绕组间的绝缘层厚薄不同，或使用材料不同，从这方面也可以帮助判断是什么绕组。例如，初级层间用电话纸或电容器纸做层间绝缘，可看出它们的颜色发白，并且也很薄（大约每层厚0.05毫米）；但静电隔离与初级绕组间的绝缘层常用电缆纸、牛皮纸或黄蜡绸作绝缘，它们的颜色发黄，比较厚（每层在0.1毫米以上），而且为了增强耐电压能力，经常绕2～3层。
二、用三用表测试
用欧姆表分清绕组：如果有三用表，首先可以用欧姆表测量各出线头，量出哪几个头是通的，就能初步判断哪几个头是一个绕组，以及整个变压器有几个绕组。如果是静电隔离层的引出线，它将和其他各头都不通。此后，再进一步用欧姆表测量各绕组的直流电阻（铜线电阻）。一般说，次级高压绕组由于电压高、电流小，可以推想它必然圈数多、用线细，所以直流电阻应该是各绕组中最大的。初级绕组的电压可能和高压绕组接近，也可能比高压绕组低；由于整个变压器所有各个次级绕组的电能都由初级供给，可以肯定初级电流要比高压绕组大。因此，初级的直流电阻一定比高压绕组小。各个灯丝绕组的电压肯定比初级或次级高压要低得多，而电流又比较大，因此可以判断它们圈数少用线粗，直流电阻很小。
当然，初级绕组可能有两个绕组，或是有110伏的抽头，这样初级就有四条或三条引出线；也可能还有100、127、180、190、200、210、230伏等抽头。不过，都可以根据各抽头对初级始端的直流电阻的大小估量出来。供“全波整流”的次级高压绕组必然有三条引出线，这从直流电阻上也能判断出哪个是中间抽头，因为它对另两个头的电阻值差不太多。也有的变压器没有次级高压绕组。还有些变压器外壳上装有保险丝架，测量电阻时应首先在适当的电压位置装上保险丝才能量出。
总之，通过测量直流电阻就能判断：电阻最大的是次级高压绕组；其次是初级绕组；电阻很小的是灯丝绕组。当然，这是指变压器没有烧坏或短路等毛病的正常情况说的。
测量电压：利用上述电阻测量的结果分清初、次级后，就可以将初级接上适当的电源电压，用三用表适当的电压量程分别测量各绕组的电压，以判明各绕组的工作电压。
初级电压一般是110×2、220和110伏等几种。次级高压单绕组的有220、250和290伏等几种；双绕组的有200×2、215×2、250×2、280×2、300×2、350×2和400×2伏等几种。次级灯丝电压则有6.3、6.3×2、5、2.5伏等几种。
判断工作电流值：各次级绕组可能供给的工作电流值，可以在加上不同负载的情况下分别测量有载电压，当有载电压低到空载电压的85％或90％左右时，这时的回路电流值就可以看作是该绕组的工作电流值。到底选85％还是90％呢？这要看对机器的工作要求来确定。如果要求连续工作时间在四小时以上，最好按90％确定工作电流。这样，变压器的负载轻、温升低，对寿命有利。最近实验中，曾测出有的老式电源的5伏灯丝就是85％，如果连续工作时间不长，还可以应用。

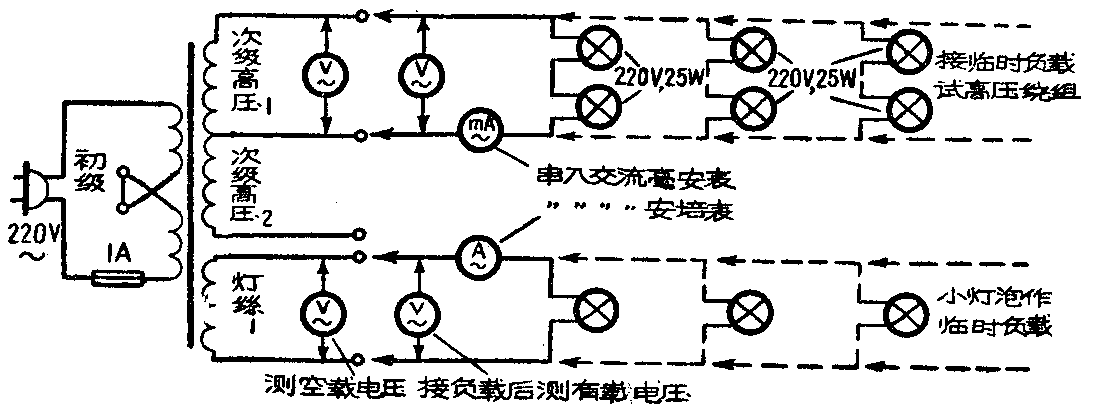

试验次级高压绕组的临时负载，可以用两个220伏25瓦的电灯泡串联后为一组，再一组组地并联上去（如图）。一面变更负载，一面测量绕组两端的有载电压和回路电流。试验次级灯丝绕组的临时负载，可以采用和灯丝绕组空载电压相近的小灯泡一到十几个，一个个地并联上去。一面变更负载，一面测量电压和电流（如图）。（晓勤）
