在半导体管超外差式收音机的变频电路中，对本机振荡部分的振荡电压，要求强弱适度，而且在整个频段内还要均匀一致，因为它对整机的稳定性和灵敏度影响很大。振荡电压过强，会使振荡不稳定，因而收音机的接收信号也不能稳定。振荡电压过弱，又可能随时产生停止振荡的现象，使收音机不能收音。振荡电压不均匀，则会造成一部分频段增益高，一部分频段增益低。怎样调整这一级的振荡电压，使它达到均匀稳定呢？下面是几个常用的方法。

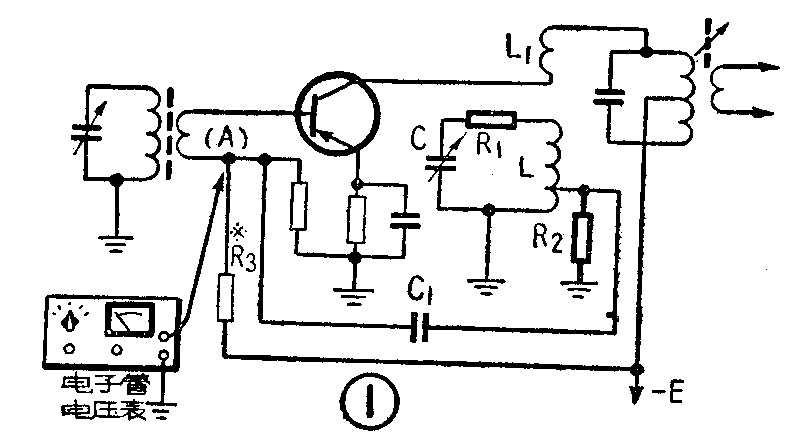

图1是一个常用典型的基极注入式半导体管变频电路。本机振荡电压由L、C和L\(_{1}\)组成电感反馈式电路产生，从L的抽头引出，经过耦合电容器C1，在（A）点注入变频管的基极。按照一般经验，加到（A）点的振荡电压，以100～400毫伏之间为佳。电压大小的调整，主要可借助于调整L上的抽头点和L\(_{1}\)的圈数来实现。除此以外，还有以下几项办法。
1．改变C\(_{1}\)的电容量 由振荡线圈抽头注入到（A）点的振荡电压是通过隔直流电容器C1来完成的。因此C\(_{1}\)的电容量也直接关系着注入到（A）点振荡电压的强弱。这个电容器一般用4700～5200PF，增大C1能提高注入到（A）点的振荡电压，减小C\(_{1}\)能降低注入（A）点的电压。
2．在振荡LC电路中串接电阻 当振荡电压过强时，可以在电感和电容谐振槽路中串联一个电阻（图1中的R\(_{1}\)），用来消耗一部分振荡功率，使输出振荡电压减弱。电阻R1的阻值一般约为10欧左右。电路中增加R\(_{1}\)后对本机振荡频率较低的一端影响较大。
3.在抽头和地之间并联电阻 在振荡线圈的抽头和地之间并联一个电阻（R\(_{2}\)），能使一部分振荡电能被它所消耗。因此也能达到减小振荡电压的目的。R2的阻值一般为200欧左右。
4．改变变频管的工作点 变频管集电极电流的大小（工作点）和本级增益关系很大。因此改变工作点也能达到控制振荡电压的目的。图1中电阻R\(_{3}\)是变频管的基极偏流电阻。改变这只电阻的阻值可调整工作点。变频管的集电极电流应在400～800微安之间调整选取，电流不应选得太大，因为过大就会增加整机的噪声和流水声。

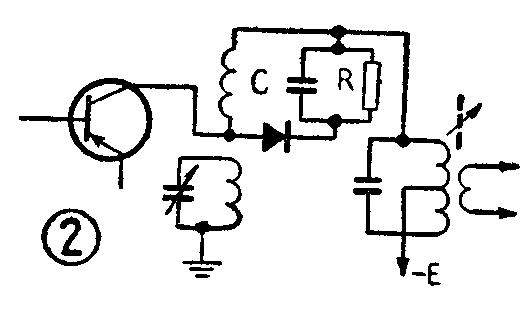

在有短波波段的变频电路中，其本机振荡电压在不同频率时相差较大。一般是振荡频率越高时，振荡电压越强。有时由于本机振荡高频端电压过强，常会出现“闭塞振荡”的现象而发出啸叫声。为了使振荡电压在不同振荡频率时保持恒定，可以采用如图2所示的半导体二极管组成的电路加以稳定，当振荡电压正常时，由于二极管的检波作用，在电阻R上产生压降，并使电容器C充电。当RC时间常数选用适当时，RC两端就会出现一个反向偏压（对二极管而言）使二极管内阻增高，振荡电能被二极管旁路较少。但当振荡电压过强时，由于线圈两端的振荡电压高于RC电路的反向偏压，于是二极管导电，内阻变低，而将过强的振荡电压旁路，使振荡电压能以保持恒定。

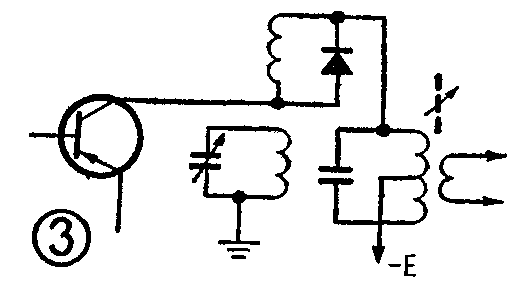

由于二极管的非线性，将二极管直接并联在反馈线圈的两端时（图3），也能达到稳定振荡电压的目的。（王本轩）
