“海棠”牌TR2—1型普及式二管半导体收音机是武汉市无线电厂的产品。本机为小型台式，采用普通大型元件，结构牢固，使用简便，适合于广大农村和渔、牧、林区的无电源地区收听中波广播使用。音质优美，发音宏亮，在30平方米房间内各处都能清楚地听到。
一、电路一般工作原理

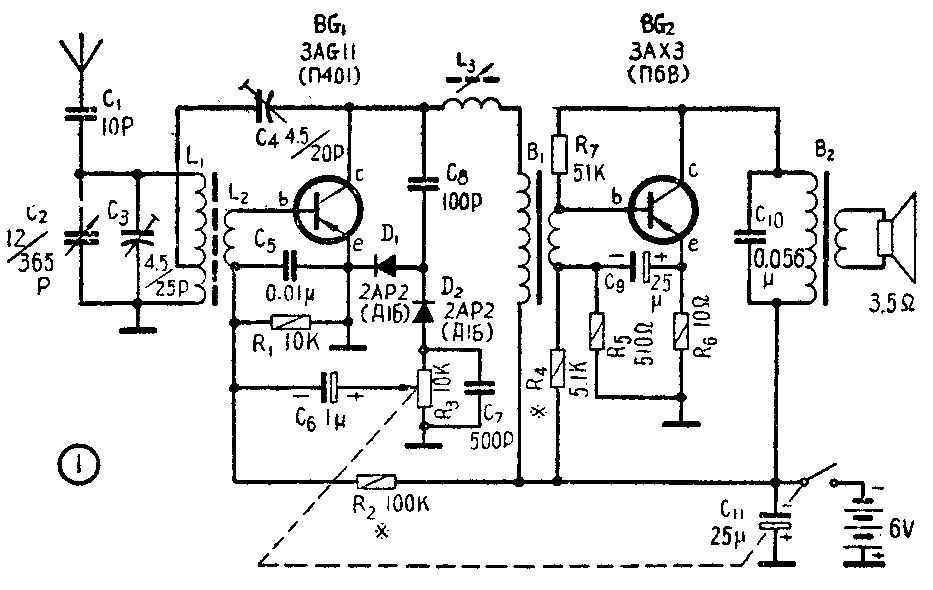

收音机电原理图见图1。
高频信号从外接天线经C\(_{1}\)耦合或从磁性天线直接感应到由L1、C\(_{2}\)、C3组成的调谐回路，经选择后，以电感耦合至L\(_{2}\)，再送到高频半导体三极管BG1的基级b和发射极e进行高放。经放大后的高频信号，一部分经C\(_{4}\)组成的再生回路，并经过L1L\(_{2}\)的感应，重新返回BG1的输入端起再生作用，以提高灵敏度和选择性，另一部分经C\(_{8}\)送到两个半导体二极管D1、D\(_{2}\)组成的倍压检波电路进行检波。由于L3对高频信号的阻力很大，高频信号通不过去，所以高频信号不能传到后面低放电路去。经检波后的音频信号，以音量控制电位器R\(_{3}\)为负载；一部分残余高频经C7旁路到地，R\(_{3}\)上的音频信号经C6、L\(_{2}\)再加到BG1的基极进行来复低频放大。放大了的音频信号通过L\(_{3}\)后以输入变压器B1的初级圈为负载，并耦合至次级，再送到BG\(_{2}\)低放半导体三极管基极b进行功率放大。最后经输出变压器B2输出到扬声器，放送广播。
二、主要性能指标
1．灵敏度：600千赫、1000千赫、1500千赫三点测试均不劣于35毫伏／米，实际产品可达8毫伏／米以下。
2．选择性：1000千赫处偏调±10千赫时，衰减实测＞10分贝。
3．电压不均匀度：在250～3000赫内实测为6分贝左右。
4．整机电压谐波失真系数：不大于15％，实测为8～10％。
5．输出功率：10毫瓦，实测15毫瓦，最大输出功率可达50毫瓦。
6．电流消耗：电压6伏，电流不大于16毫安。
三、元件数据
1．磁性天线（见图2）：采用M\(_{4}\)型φ10×150毫米磁性棒，L1用0.06毫米七股丝漆包线，在φ11×20毫米浸蜡纸筒上单层密绕48圈，在44圈处抽头，也就是再生线圈为4圈，线圈在磁性棒一端。L\(_{2}\)是在距L1约7毫米处用0.15毫米七股丝包塑胶线密绕5圈，然后用内径为4毫米的塑胶套管将两线头套住，防止线圈散开。L\(_{1}\)电感量为17微亨，Q≥80，测量时，不装在磁性棒上。
2．高频扼流圈：见图3。高频扼流圈在φ8的塑胶管上，用0.12毫米单丝漆包线，宽度以3毫米为宜，二折点蜂房绕法分成二段，每段250圈，共绕500圈，线圈管内加M6×1×16的磁心。线圈电感量为2.5±10％毫亨，Q≥40，直流电阻为34欧。
3．输入变压器：初级以0.1毫米漆包线用杂乱绕法绕3000圈，电感量为9亨，直流电阻为320欧；次级以0.15毫米漆包线杂乩绕713圈，直流电阻为50欧。
4．输出变压器：初级以0.15毫米漆包线用杂乱绕法绕600圈，电感量为0.5亨，直流电阻为34欧；次级以0.35漆包线杂乱绕法绕116圈，配8欧扬声器。若配3.5欧扬声器时，初级以0.15毫米漆包线杂乱绕法绕900圈，电感量为0.5亨，直流电阻为50欧；次级以0.35毫米漆包线杂乱绕77圈。
输出、输入变压器均绕在用胶木粉压成的骨架上，在绕线时先衬上两层0.05毫米的电话纸，组与组之间和组外均用0.05毫米电话纸绝缘，并以真空浸渍法处理，以防中间短路。输入输出变压器的铁心采用EI形硅钢片，截面积6×8毫米。
5．扬声器：采用飞乐YD0.5—401—Bi型、直径105毫米、音圈阻抗为8欧的动圈式扬声器。
6．半导体三极管：在装配前均进行严格地测试，除个别的噪声特别大和增益太低的以及和电流调不上去的以外，一般的管子都可以用。业余爱好者试装也可以用其他类型的高频和低频半导体管来代替。管脚接法见图4。
四、装配
1．本机除扬声器装在木料机箱面板上外，全部元件均安装在由1毫米厚铁板组成的机座上，结构牢固。由于机座采用铁板，能避免高频扼流圈和天线棒等元件之间不必要的感应，使性能稳定，并适合于大批流水生产。
2．磁性棒用两个铝质支架固定在机座上，磁性棒和支架之间用塑料套管隔离，并作绝缘和固定之用（详见本期封底零件排列图）。磁性天线和其他元件离开一定距离，可以使磁性天线不受其他元件的影响，处于最佳工作状态。
3．高频扼流圈用螺钉固定在机座下面，由于机座为铁板，而其他高频元件都在机座上面，所以互不影响，线圈内有螺纹磁心，当调整磁心时，可以调整它的电感量。
五、调试
本机在大批生产时，均用高频信号发生器、电子管毫伏表、音频信号发生器、示波器等仪器进行精确仔细的调试。但为了广大业余无线电爱好者的仿制方便，特提供下述方法以供参考：
1．半导体管各级电流的调整：将各管的电流调在下列数值：
BG\(_{1}\)管——调节R2的阻值，使集电极的电流为1毫安；
BG\(_{2}\)管——调节R4的阻值，使集电极的电流为12毫安。
2．频率覆盖（530～1620千赫）一般低端都能达到，若少许有些误差，可适当地调整线圈在磁性棒上的位置，而高端可以调节4.5／25微微法的微调电容C\(_{3}\)来改善，直到频率完全正确为止。
3.灵敏度：先将再生电容器C\(_{3}\)逐渐加大以提高频率高端灵敏度，加大到离再生振荡有一定余量为止，这时若频率低端灵敏度不够，可以调节高频扼流圈C3的电感量，提高低端的灵敏度，再复调高端和中间，出现再生振荡时，可以适当地调整再生电容C\(_{3}\)，或L1、L\(_{2}\)之间的距离，经反复调节使全波段内的灵敏度达到比较均匀和稳定为止。
六、几点说明
1．该机正面的小型旋钮为电源开关兼音量控制，大型旋钮为选择电台之用，机箱背面有天、地线接线柱，如欲收听较远距离电台时，可接上外加天、地线，以提高收音效率（使用外接天线时，必须加避雷器，以避免雷击危险）。
2．使用机内磁性天线收听时，当收到电台后可以转动收音机，使机内磁性天线方向改变，就能得到灵敏度最高和干扰最小的合适的位置，音量最佳。
3.当安装或更换电池时，先打开机箱的后盖板，取出电池，将四节一号电池每二节分成一组，共为两组，装入机内，在装接时注意所标注“＋”“-”符号，千万不可装反，否则半导体管就有烧坏的危险！（杨文生 彭飞）
