谈谈万用电表使用法

万用电表可以用来测量交直流电压、直流电流、电阻等多项参数。构造复杂的还可测量输出电平、电感量和电容量。它是一种多用途的电表，在无线电测试调整工作中经常用到。但是，由于使用频繁，人们往往忽视对它的正确使用和保管而致损坏，因此有必要谈谈这方面的一些问题。

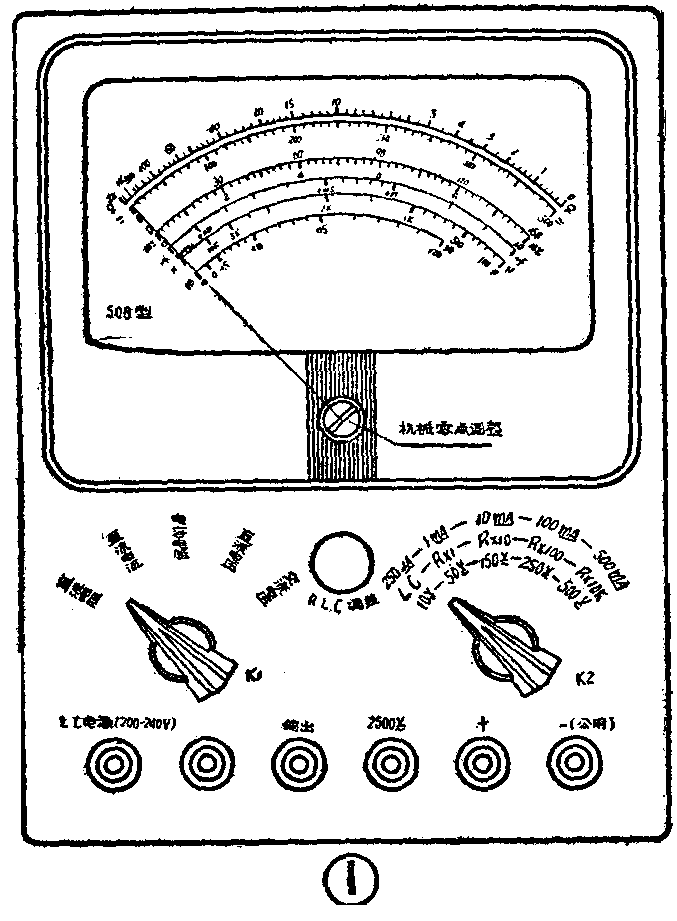

下面就通过国产震华508型万用电表为例，谈谈一般万用电表的使用及保养常识。508型万用电表的面板布置可参看图1，在它上面有如下的一些插孔和调节装置：

“＋”、“－”插孔 当测500伏以下交流或直流电压，500毫安以下的直流电流，以及测量电阻、电感、电容时，都用这一对插孔。其中“－”插孔是公用的。“－”插孔在测试输出电平或2500伏以下的交流或直流高压时也要用到。

“输出”及“2500V”插孔 分别与“－”插孔配合，供测试输出电平和交直流高压用。

“LC电源”插孔 当测试电感和电容时，需要加接的50赫220伏市电电源直接由这两个插孔送入。

测试参数选择开关（K\(_{1}\)） 选择测试参数种类，有五档。参数项目如图1面板所示。

量程转换开关（K\(_{2}\)） 选择量程范围使用，共分五档。

RLC调整 测试电阻、电感、电容时，将测试表笔短路，利用此旋钮调整零点。

机械零位调整 在未测试前，利用此螺丝钉把指针调到零位。

表盘标度 从图1上可以看到表盘上共有六条尺度，由上到下依次为电阻值、交直流电压或直流电流、电容值、电感值及输出电平分贝数值。

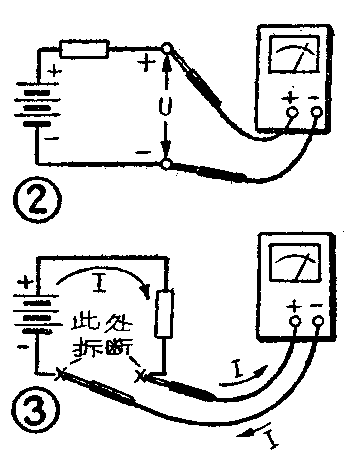

1．测交、直流电压 表笔置于“＋”“－”插孔内，开关K\(_{1}\)置于“直流电压”或“交流电压”，K2放置合适量程。然后将表笔接触欲测电压两端如图2。要注意：①测试直流电压要注意极性。“＋”表笔接电压正端，“－”接电压负端，不可接反。否则表针反向运动，极易碰弯损坏。②如果不知欲测电压大致数值，应将K\(_{2}\)放在最大档，即500伏一档。如读数太小，再逐渐减小量程。一般测量以表针能偏向1/2标度，即超过中点以上为合适，这样读数较为准确。③注意测试安全，最好表笔一端是固定在被测电路上（如利用鳄鱼夹子），单手持另一表笔去探测。测试时，测试人要踏在干木板上或穿着胶皮底鞋，保持人体和大地绝缘。测试2500伏交流或直流高压时，表笔应置于“2500V及“－”插孔。测量时先将电表架在绝缘支架上，将受测部件电源切断，电路中有固定大电容的应将电容器短路放电，将电表固定接在被测电路上，然后再接通电源测量。④注意不要误用电阻一档去测量电压。

2．测直流电流 K\(_{2}\)放在合适量程上。与测电压不同的是，要注意电表必须串联接入电路，如图3。也就是说要测某一支路电流时，必须将原来电路拆断，在断开处把电表串接上去才行，否则电表会立即烧坏。同样也要注意极性考虑电流流向问题。表笔正端接电路的电流流入端，负端接电流流出端。

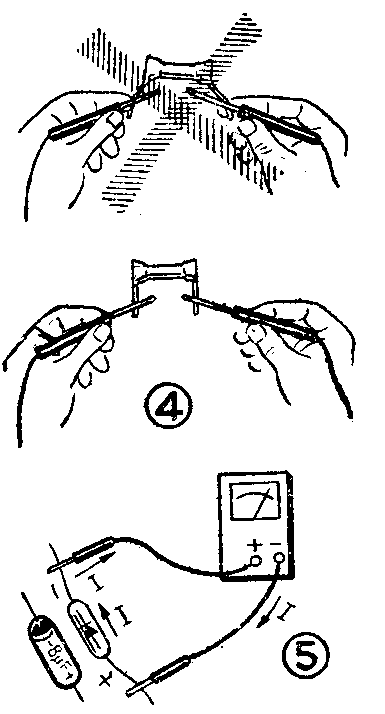

3.电阻测试 表笔置于“＋”和“－”插孔，用K\(_{2}\)选择合适量程。测试前先将表笔短路，调节“RLC调整”旋钮，使表针向右满度偏转准确地指在零点。然后将表笔接触待测电阻两端如图4，这时指针即指出电阻数值。测试时要注意人手不应接触或夹住表笔金属探针及电阻引线部分，这样等于把人体电阻和待测电阻并联在一起，必使测得电阻数值偏小，测高阻值时误差将很大。此外K2量程如有变换，必须重新调整零点。

测试电阻时，电表内部接有电池，表笔上具有电压。因为表内电池极性一般系电池的正极与负极表笔相通连，所以表笔的实际极性是与表笔标示的正、负极性相反。因此在测试半导体二极管或矿石的正向电阻，以及电解电容器的绝缘电阻时，表笔“正”端应接向二极管或矿石的负端，或电解电容器的负端。而表笔“负”端则应接向二极管或矿石的正端，或电解电容器的正端，如图5。如果反过来接测二极管或矿石，指示的将是它们的反向电阻。而对电解电容器来说，如果反过来表笔“正”端接电容器的负端，指示出的电阻值将会是偏小的。

上面说过，万用表在测电阻时, 表笔两端是带有电压的，所以绝对不可直接用表笔两端去测一般直流电流表或小功率扬声器的内阻（直流电阻），因为电流表或扬声器直流内阻都是很小的。这样草率从事的结果，往往使得被测电流表和扬声器通过的电流过大而烧毁。有必要测量的话，应该考虑在电路内串入一只已知的电阻（数值应根据电路中能允许通过的电流而定），然后再测，将测得结果如去已知电阻的数值就可以了。

4.输出测试 表笔放在“输出”和“－”插孔内，开关K\(_{1}\)、K2位置和测交流电压时相同。把表笔接触欲测负载两端，记下读数。但应注意：①用分贝（db）来表示的功率增益是相对电平。要计算绝对功率电平必须有一个参考功率零电平，这点正像在电压上习惯以大地作为零电位并作为参考电位一样。参考功率零电平各种万用表不是一致的。508型电表是以负载为600欧，在它上面消耗功率为1毫瓦作为标准（此时电压为0.775伏），故测试时负载必须也是600欧。实际上电表测的是电压，而将它折算成为分贝刻度的，将测得的公贝值换算成功率倍数乘上1毫瓦就可求出功率。如测得为20分贝，即功率倍数为100倍，所以功率为100×1＝100毫瓦。②由于电表实际是测电压而折算成为功率增益刻度，因而不同的电压量程，分贝数是不一样的。508型是以10伏一档为标准，即K\(_{2}\)放在10伏上，读出的分贝数是和标度一致的。如放在50、250、500伏各档上，由于其量程分别比10伏扩大了5.25、50倍，折算成功率电平应为＋14、＋28、＋34分贝。例如K2放在50伏档上，表针指示读数为10分贝，实际功率增益为10＋14＝24分贝。如K\(_{2}\)在250伏档或500伏档，则必须把表针读数加上28分贝或34分贝。③由上述可知，如测试自载不是600欧，则电表上读数必须加以改正，其改正数（分贝）＝10lg\(\frac{600}{测试负载}\)。例如测试负载为150欧，代入上式计算可得到改正数为＋6.02分贝，故实际读数应为表针指示读数＋6.02分贝。

5．测量电感和电容 在“LC电源”插入220伏50赫市电，将“＋”、“－”插孔短路，调节“RLC调整”旋钮，调准零点。然后断开交流电源，把欲测电感线圈或电容器接在“＋”、“－”端子上，接通电源后，则可于表上获得电感值或电容值的读数。

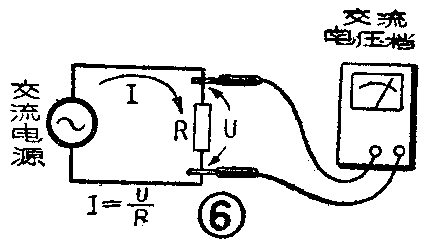

6.交流电流的测量 一般万用表（包括508型）不能直接测量交流电流。这里介绍利用交流电压档来间接测量交流电流的方法。一般交流电路中总有负载电阻，其数值是知道的，可用测量交流电压的方法来量测这只电阻两端的交流电压数值，然后根据欧姆定律将量得的数值除以电阻的数值，即得欲测电路中的交流电流值了（图6）。

测试前要考虑周详，然后进行操作。应当注意测量电流时，必须将表串联接入电路里进行测量；测量电阻时不可在电路工作时去测量，因为这样等于用电阻档去量电压；在量测大电容时必须先进行放电;要正确地选择量程等等。如果操作不当，轻则会打弯表针，重则把表头烧毁。

在不使用时，最好将量程和参数选择开关投放至量测交流电压最高一档，只防他人误拿误用，造成损表事故。应当养成每次测量前细心核对参数、量程开关是否正确的好习惯。特别应注意的，在测量电阻后，须把参数选择开关转接在电压档，以免在放置中无意把表笔碰在一起短路，使表内电池放电耗尽。

万用表不应放置在潮湿、过热或震动频繁的地方，不用时最好收藏到柜子或盒子里，以防尘土侵入。同时周围也不应有强大磁场影响，以免使表头灵敏度降低。（苇杭）
