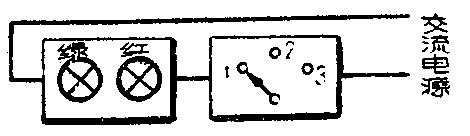

（1）两只箱子由一根导线连接起来，并且各由一根导线接到交流电源。第一只箱内有红、绿指示灯各一个，第二只箱内装有一只单刀三掷开关。现在要求当开关放在位置“1”时，红灯亮；放在“2”时绿灯亮；放在“3”时，红、绿灯一起都亮。问箱内电路应如何连接。（志同）
（2）我们现在常用的半导体锗三极管，它的发射极和集电极是由同一种材料构成的。既然是这样，这两个极为何不能互换使用，互换使用时，为何轻则放音效率降低，重则还会使半导体管损坏呢？（振昭）

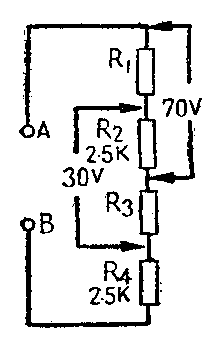

（3）在如图电路中，R\(_{2}\)和R4各为2.5千欧。用电压表从R\(_{1}\)和R2串联的两端测量电压降为70伏，从R\(_{2}\)和R3串联两端测量为30伏，问A、B两端的电压是多少？（李宝德摘译）
想想看答案

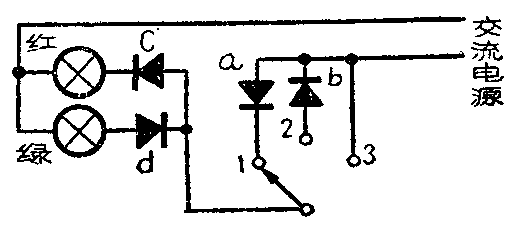

（1）如图，当开关在位置“1”时，整流元件a和c串联，交流电源经半波整流后，整流电流流过红灯，使红灯点燃；但在绿灯电路中，整流元件a和d相反连结，电流很小，所以绿灯不亮。同理，当开关在位置“2”时，绿灯电路中流过有半波整流的电流，而红灯不亮。当开关在位置“3”时，经整流元件c和d整流后的电流，分别通过红灯和绿灯，所以两灯同时发光。
（2）锗三极管的发射极和集电极虽然用的是同一种材料，实际上它们的结构是不同的。首先，半导体管的功率消耗是根据集电结面积大小来考虑设计的，集电结的面积比发射结面积大，因此，当发射极和集电极调换使用时，由于发射结面积较小，就有可能承担不了而使它烧坏。同时，因为发射结面积小，只能收集到很少一部分截流子，所以放音效率也降低。其次，半导体管在制造时，为了提高效率，发射区和集电区中所掺的杂质浓度也不相同，两极互换使用也将使效率大大降低。现在有些业余品半导体管，有的会是将集电极和发射极调换使用时放音效率反而高些，原因可能就是由于两个结的杂质浓度不准确。
（3）在电路中，四只电阻串联，流过电阻的电流是相同的。由于R\(_{4}\)的阻值和R2相同，所以R\(_{2}\)+R3的电压降等于R\(_{3}\)+R4的电压降，即30伏。因此A、B两端的总电压是70＋30=100伏。
