“长城”牌639型超外差式交流四灯机是天津市长城无线电厂的新产品。根据测试鉴定，它的各项电性能指标全部超过四级机的国家标准，收程及音质、音量方面与五灯机不相上下。
一、电路介绍

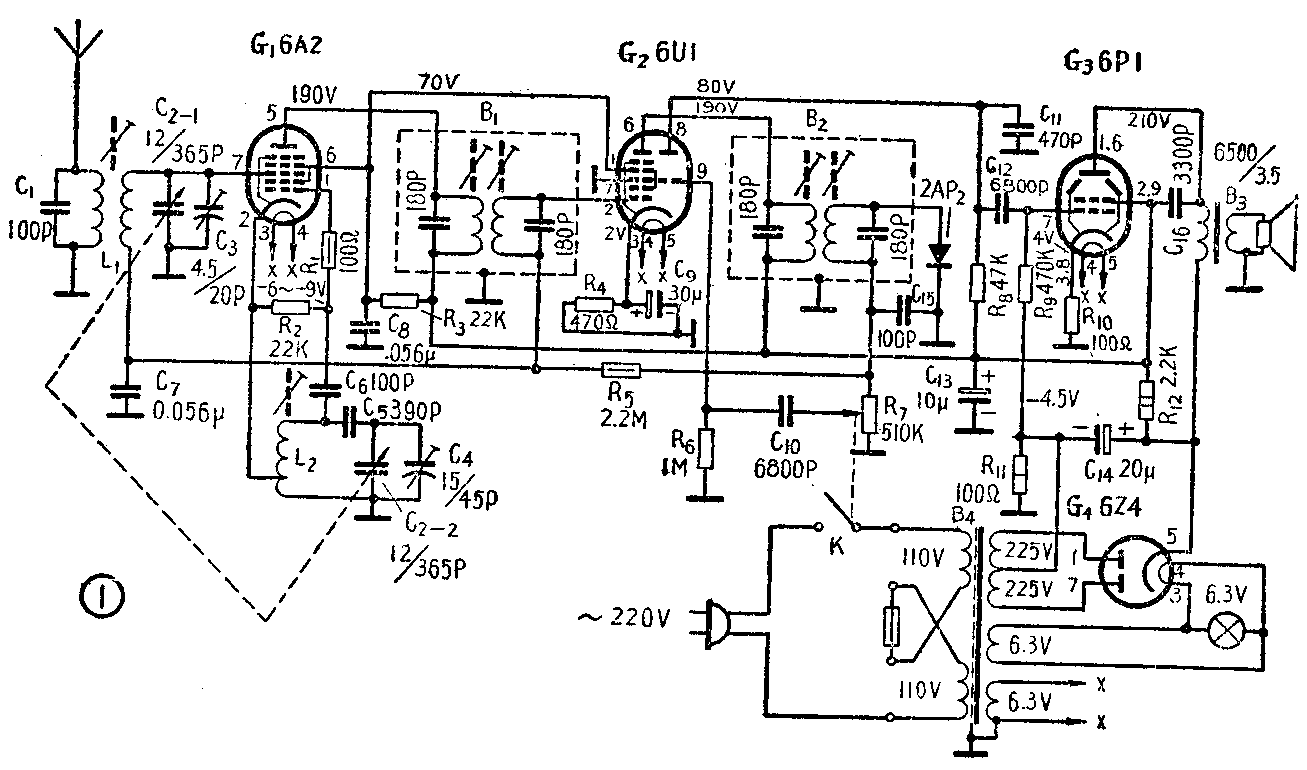

由于采用了复合管和半导体二极管，这种收音机的电路程式与典型的超外差式交流五灯机相当。从图1可知它是用6A2作变频；用6U1的七极部分作中频放大；二极管2AP2作检波；6U1的三极部分作电压放大；6P1作功率放大；6Z4作全波整流。
1．变频级的输入回路与本机振荡回路：这两个回路是决定整机高频电气性能好坏的关键。输入电路采用电感耦合方式。本机振荡采用一般的三点式振荡电路。按照理论计算，当天线回路固有谐振频率f\(_{0}\)取0.37兆赫，天地线间电容取150微微法时，天线线圈L1的电感量为1.23毫亨。但在一般使用短天线（拖线）的情况下，天、地线间的电容实际只有30～40微微法，这时f\(_{0}\)将升高，移入接收波段内，这是一般收音机在不接标准天线下产生谐波干扰的主要原因。当在天、地线间接上C1（见图1）后，则在使用拖线时f\(_{0}\)仍在接收波段的外面，低于波段低端的最低频率，这样虽然对高端增益有影响，但由于次级输入调谐回路的等效Q值与L/C成比例，在波段高端C小，Q值大，高端灵敏度高于波段低端，因此上述措施起了平衡作用，使全波段内灵敏度趋于均匀。
实验表明，按照一般收音机三点振荡回路的接线方法（如图2），对于低端灵敏度影响较大。当改变为图1接法时，低端灵敏度可提高近1/3，测量6A2振荡栅极对地振荡直流负压在波段内约在-6伏至-9伏之间。
天线线圈与本机振荡线圈均采用高频螺纹磁心，以提高线圈Q值。
2．中频放大电路与低频电压放大电路：按6U1的七极部分接成五极管使用的典型电路而言，其栅偏压应为0伏。为了使中频放大级工作稳定以及作为电压放大级的三极部分能取得-2伏的自给偏压，6U1的阴极电阻与电容分别取470欧与30微法。R\(_{4}\)在250～600欧范围内变化会影响整机增益与非线性失真，但变化不大；如果旁路电容改用小容量纸介电容器，如0.056微法时，则不能保证音频获得很好的旁路而势将加大交流声。实验证明，当6U1的偏压在-2伏左右时，中频放大倍数虽然略低，也可以达到32分贝左右，并且噪音较小，工作也比较稳定；电压放大级增益可达22分贝左右，虽然与五灯机比较起来有些偏低，但由于整机高频部分增益较高，检波后的电压较大，仍可满足功率放大级的要求。
3．检波电路：采用半导体二极管检波时，必须注意到它是中频谐振回路的负载，而它的输入阻抗比电子管低很多，因此在使用一般中频变压器的条件下，二极管必须选用正、反向电阻比值大的，而且正向电阻应不大于400欧，反向电阻应不小于500千欧，否则将使检波效率和选择性降低，而且中频谐振曲线也不对称。
自动增益控制电路的时间常数取0.123秒。变频与中放两级均采用串联式馈电。一般在变频级以并联式馈电较好，与串联式相比较，增益可高出1/8。但因只有中波波段，变频级已有足够高的增益，为了简化电路，我们仍采用串联式馈电。
4．功率放大电路：与一般电路相同，6P1的栅偏压一部分取自自给偏压，另一部分取自固定偏压，合计为-8.5伏。6P1阴极不用电容器旁路，可产生电流负反馈作用，以减小失真和改善频率特性，同时可减低6P1的屏耗，对该管起保护作用，延长使用寿命；另外还有降低交流声的效果。
二、调整
本机调整方法与一般超外差机跟踪统调方法完全相同，调整步骤如下：
1．将C\(_{2}\)旋至容量最小位置，自6A2信号栅极输入465千赫中频信号，由后向前逐级调整各级中频变压器的磁心，使整机输出最大。
2．将C\(_{2}\)旋至容量最大位置，自天线端输入所接收波段最低端频率的信号，调整L2的磁心，使整机输出最大。
3．将C\(_{2}\)旋至容量最小位置，自天线端输入波段最高端频率的信号，调整C4，使整机输出最大。
4．自天线端输入600千赫高频信号，调整C\(_{2}\)使与之谐振，调整L1的磁心，使整机输出最大。
5．自天线端输入1500千赫高频信号，调节C\(_{2}\)使与之谐振，调整C3使整机输出最大。
6．自天线端输入1000千赫高频信号，调节C\(_{2}\)使与之谐振，调整C2-1的花片使整机输出最大。
上述步骤必须在第1步反复一次后进行第2、3步，将这两步反复一次，然后进行第4、5、6步，并反复一次即告完成。
调整好的收音机，自6A2信号栅极以及自2AP2的正端输入的中频信号的电压值不应大于0.6伏（这时整机输出功率应为50毫瓦，即与输出变压器次级负载阻抗3.5欧相并联的电子管电压表读数为0.42伏）。调整时使用的高频信号，它的调制频率一律为400赫，调幅度M＝30％。
三、线圈与变压器数据
1．天线线圈：外型及电原理图见图3。采用MXO—400M6×1×12螺纹磁心，在直径8毫米的聚苯乙烯塑料骨架上，初级①—②用直径0.12毫米单丝纱包线顺时针蜂房绕法，每圈两折，计绕360圈；测量频率300千赫，加磁心电感量为1.2毫亨，Q，直流电阻欧。次级③—④用直径0.07毫米×7纱包线顺时针蜂房绕法，每圈两折，计绕110圈；测量频率1兆赫，加磁心电感量为0.25毫亨，Q，直流电阻罚詈舷凳齂＝0.15～0.18。

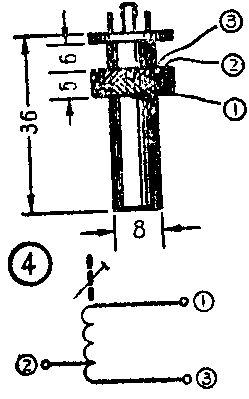

2．振荡线圈：见图4。采用与天线线圈相同的骨架及磁心，用0.12毫米单丝纱包线顺时针蜂房绕法，每圈两折，①—③绕96圈，①—②绕82圈，②—③绕8圈。测量频率1兆赫，加磁心后电感量①—③为0.14毫亨，Q，直流电阻罚佟诘绺辛课0.11毫亨。

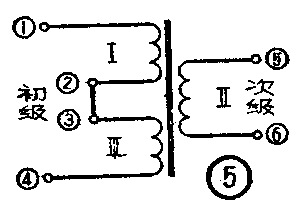

3．输出变压器：电原理图见图5。用E型厚0.35毫米D42号硅钢片迭成截面积14×16平方毫米的铁心，在铁心上采取顺时针普通分层绕法，以减低高频漏感，初级线圈Ⅰ及Ⅲ以直径0.125～0.13毫米漆包线各绕1570圈；次级线圈Ⅱ以直径0.56～0.58毫米漆包线绕82圈。测量频率150赫的电感量＞6亨。直流电阻①～④为360～520欧，⑤～⑥为0.54～0.66欧。

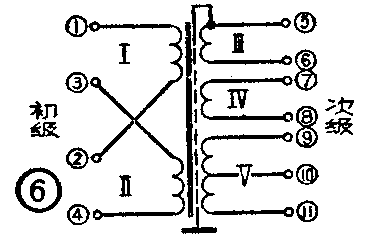

4．电源变压器：电原理图见图6。用E型厚0.35毫米D42号硅钢片迭成截面积22×32平方毫米铁心，在铁心上初级线圈Ⅰ及Ⅱ以直径0.25毫米漆包线顺时针各绕625±3圈，直流电阻24～30欧，次级线圈Ⅲ以直径0.83毫米漆包线顺时针绕40圈，直流电阻0.19～0.24欧。线圈Ⅳ以直径0.51毫米漆包线顺时针绕40圈，直流电阻0.49～0.6欧，线圈Ⅴ以直径 0.17毫米顺时针绕1400±5圈×2，直流电阻400～500欧。
四、使用与维护
1．本机在出厂时，电源电压一律按220伏连接，如需用110伏电源供电，应将220伏时的保险丝插片拔出，更换上机内所附110伏适用的保险丝插片。
2．机内要保持清洁干燥，防止受潮，在环境湿度较大的季节，宜每天开机使用1小时。
3．本机有相当高的灵敏度，在一般环境下收听时，不需将天线拖线放开，即可满足收听，以减轻环境干扰噪声。如需收听远地电台，可将天线拖线放开或加接室内或室外天线。但使用室外天线时必须装避雷设备，以防止雷击。 （宛愚，可诩）
