业余爱好者装置超外差式半导体收音机时需要用到超小型的中频变压器，除了可购买现成的售品外，也可以自制。这里介绍一种利用大型中频变压器改制的方法，很经济适用，体积甚至比售品还小。
找一付废旧的大中频变压器，把心子取出。再把心子上的线圈从支架胶板上拆下来。找一些废旧的铁氧体磁心用锤子敲成粉末备用。然后按下列几个步骤改装。

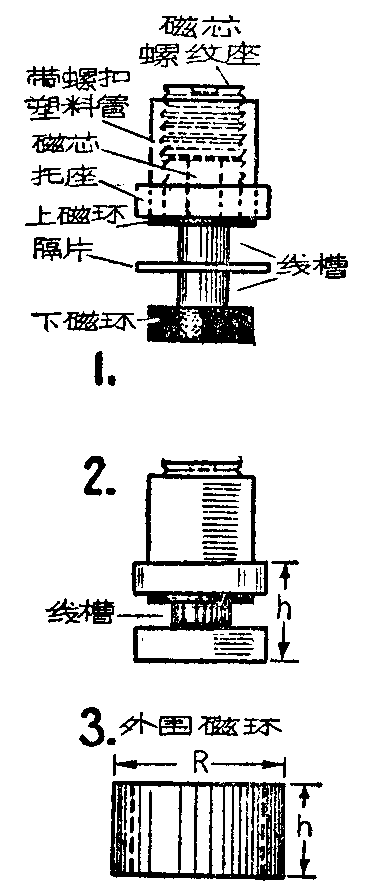

第一步：将上述拆下来的原线圈拆去，剩下骨架和磁心，磁环（图1）。原来有两节绕线槽，现只需一个，故去掉一节线槽，把下面一个磁环改粘成为图2形伏。两磁环之间的支管如拆时损坏，可另粘一个小纸管代替。
第二步做外围磁环。以上、下两磁环加上线槽支管的总高度以及磁环加托座的外径为直径做一个纸圈。在纸圈上涂一层万能胶，滚粘上一层敲碎的磁粉，待干后再涂一层胶，再滚粘上第二层磁粉，如此一直到磁粉厚度为1.5毫米左右为止，一般滚三、四层就够了。把毛边修整齐，外面裹上一层纸，并在两头空隙里放些万能胶填满磁粉。待干后，磁环就制成了（见图3）。

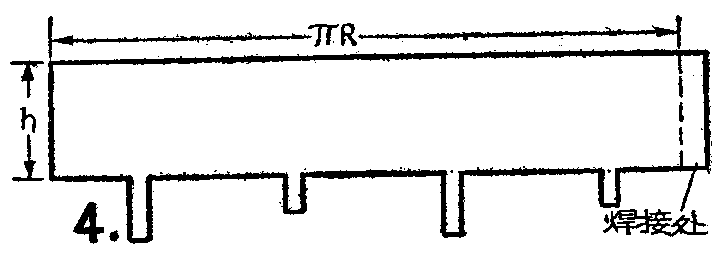

第三步做隔离罩：利用罐头盒铁皮或电池上锌皮，按照比外围磁环的外径和高度稍大的尺寸参照图4做一个圆筒，接缝用锡焊牢，顶端再做一个圆圈（内径比磁心的螺纹塑料管外径稍大）做顶盖，焊到圆筒上，就制成了变压器的外壳。
第四步做底座：用不小于1毫米厚的绝缘板，以外壳的直径为直径做一个小圆片。在小圆片上按图5位置钻十个直径1毫米的小孔。小孔的位置可以按各人装机时零件布置的具体要求来确定。然后用比1毫米稍粗的铜丝先涂上焊锡，并剪成5毫米长的五段做引线脚，将它用锤子敲进图上1、2到5各个孔内，引脚旁边的小孔备作穿出引线之用。这样底座就做成了。

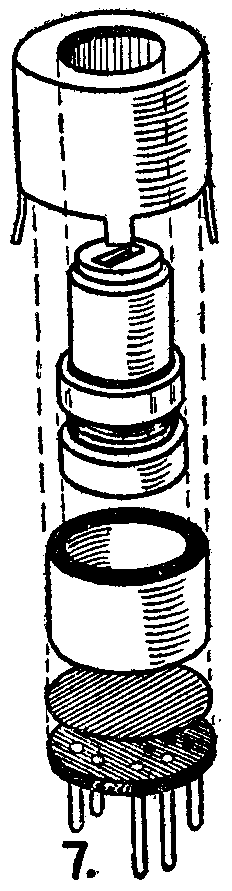

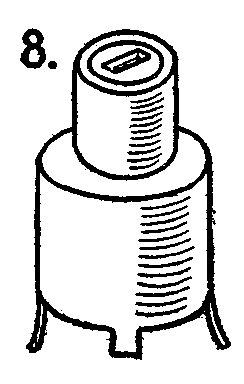

第六步装配：线圈绕好后，按图7装配，先套上外围磁环，把线圈引出线头穿出底座上的小孔，缠到各个引出脚上，为了避免引出线相碰，可在底座上面贴一块黄蜡绸，把它们粘住。然后把引出线和引出脚焊好，再装上外壳，就做成了超小型中频变压器，如图8所示。为了分清是哪一级电路用的，可在外壳上做些标记：例如振荡级为XZhO—01；第一级中频变压器为XZP10—2；第二级为XZP20—2；第三级为XZP30—2。

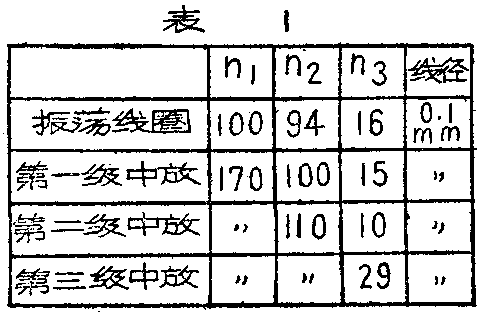

制成后可以换到良好的半导体收音机上调试。需要说明，因大型中频变压器的磁心、磁环的尺寸可能不一样，因此改制时绕制的圈数需要试验确定。上面表中所列仅作为参考。（徐震东）
