我们用两个电接触式水银温度计、一个电加热器，与恒温自动控制仪配合制成了一套恒温自动控制装置。这个装置可放在计量室或一些精密加工车间，以保持室内温度在某一恒定的范围。该装置的优点是电路简单，同时控制灵敏度也比较高，当室温为20℃时，变化范围可控制在±1℃以内。

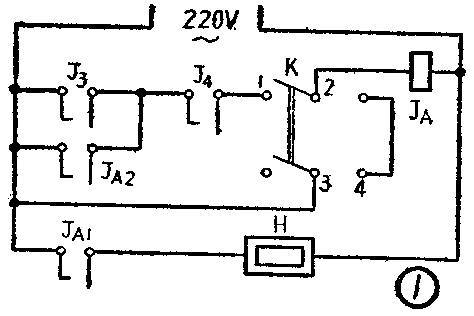

控制电路如图1所示。图中H是一个电加热器，H接上电源，则给室内加热，使室温升高；断开H的电源，则室温逐渐降低。图中K是一个双刀双掷转换开关。自动调整室温时，应特K打在左边，使1与2接通。当开关K打在右边时，自动控制部分便失去作用，电加热器就一直和电源接通，而给室内加热。这部分的工作原理，下面将结合恒温自动控制仪一起介绍。

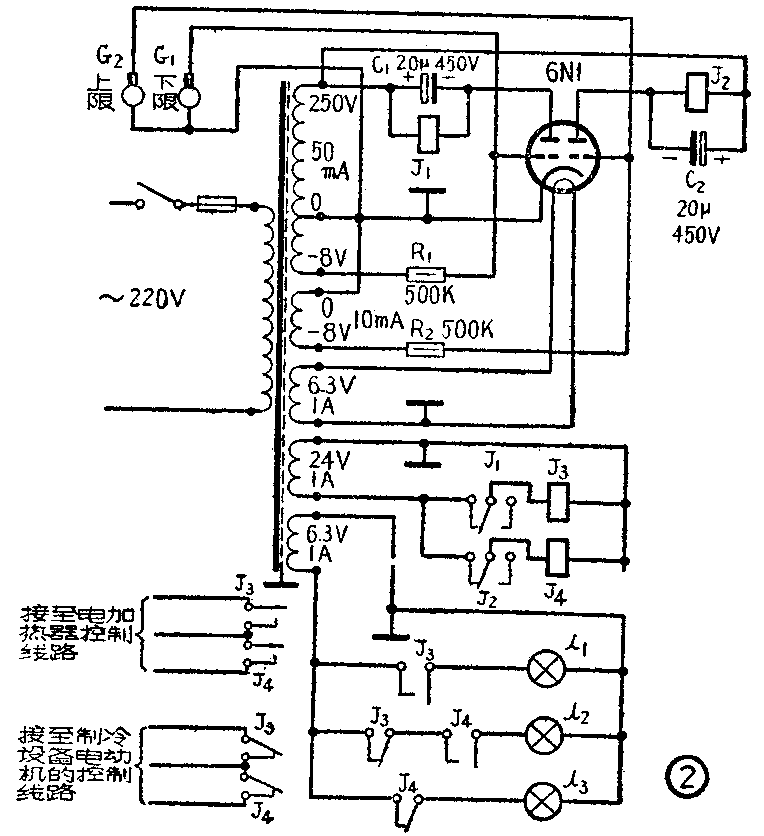

恒温自动控制仪的电路如图2所示。图中G\(_{1}\)和G2是两个测量范围为+16°～+25℃、0.2℃刻度的电接触式水银温度计，它们就作为感温元件，G\(_{1}\)调整到+19.2℃，控制下限温度；G2调整到+20.8℃，控制上限温度。
电源变压器次级绕组第一组为258伏，在8伏处抽头并接地，使这一绕组的上端与下端电压处于反相状态；而第二个8伏绕组与第一个8伏绕组接法相同，因而也与250伏电压处于反相状态。
当室温低于+19.2℃时，两个电接触式水银温度计均不接通，这时与250伏反相的二个8伏电压分别加到电子管6N1的左、右栅极上。当屏极电压为正时，因为两栅极上均有8伏的负电压，因此屏流很小，不超过0.2毫安；当屏极电压为负时，屏流截止。屏极电路中串联的高灵敏继电器J\(_{1}\)和J2（线圈电阻为3000欧，触点是一常开一常闭），是8毫安吸动、小于5毫安释放的，因此这时J\(_{1}\)和J2均不动作，它们的常闭触点闭合，使中间继电器J\(_{3}\)和J4（522型，触点二常开二常闭）动作。这时J\(_{3}\)、J4的常开触点闭合，Л\(_{1}\)蓝色指示灯亮，指示室温在下限以下；J3、J\(_{4}\)的常闭触点打开，Л2与Л\(_{3}\)指示灯均不亮；同时由于接至电加热器控制线路中的J3及J\(_{4}\)常开触点均闭合，因此使JA交流接触器动作，J\(_{A1}\)和JA2均闭合。J\(_{A1}\)闭合后，则接上电加热器H的电源，使室温渐渐升高；JA2闭合后，使交流接触器自锁。
当室温上升至+19.2℃及以上时，G\(_{1}\)接通，这时电子管左面的栅极与阴极处于同电位，因此，当屏极电压为正时，屏流很大（不小于11毫安），使J1动作，并且也使电容器C\(_{1}\)充电；当屏极电压为负时，C1放电，J\(_{1}\)仍维持可靠地动作，J2则仍不动作。这时，J\(_{1}\)的常闭触点打开，J3释放，J\(_{4}\)仍处于动作状态。J3的一个常开融点打开，使Л\(_{1}\)指示灯熄灭；J3的常闭触点复原闭合，因为J\(_{4}\)的常开触点仍是闭合着的，因此乳白色指示灯Л2亮，指示室温处于正常恒温。这时，接至电加热器控制线路中的J\(_{3}\)常开触点虽然打开，但因JA2已经自锁，所以电加热器仍不断电而继续加热。
当室温上升至+20.8℃及以上时，G\(_{2}\)也接通，使电子管右面的栅极与阴极也处于同电位，这时J2动作，因此，J\(_{2}\)的常闭触点打开，J4释放。J\(_{4}\)的一个常开触点打开使Л2熄灭；J\(_{4}\)的常闭触点复原闭合，红色指示灯Л3亮，指示室温处于或高于上限温度。这时，接至电加热器控制线路中的J\(_{4}\)常开触点打开，断开电加热器电源，停止加热，JA的自锁也打开，室温逐渐下降。
若室温下降至+20.8℃以下时，G\(_{2}\)断开，电子管右面栅极又加上与屏压反相的8伏电压，屏流显著减小，J2释放，J\(_{4}\)又动作，J4的常闭触点断开，Л\(_{3}\)熄灭；J4的常开触点闭合，Л\(_{2}\)又亮，指示室温又回复正常温度。这时接至电加热器控制线路中的J4常开触点虽又闭合，但因J\(_{3}\)的常开触点仍断开，电加热器电源不能合上去，故不加热。
当室温再下降至+19.2℃以下时，G\(_{1}\)也断开，电子管左面栅极又加上8伏反相电压，屏流显著减小，J1也释放，J\(_{3}\)又动作，J3常闭触点打开，Л\(_{2}\)熄灭；J3的一个常开触点闭合，Л\(_{1}\)又亮，指示室温在下限以下，同时接至电加热器控制线路中的J3常开触点闭合，使J\(_{A}\)动作，再接上电加热器电源加热，JA2又自锁，室温又逐渐上升。如此反复动作，便可使室温始终保持在20°±0.8℃恒温范围内。
在图2中，继电器J\(_{3}\)和J4各有一个常闭接点没有利用，如果将这两个接点接到制冷设备电动机的控制线路中去，便可强迫室温下降，这样比只断掉电加热器的电源，而使室温自然冷却效果更好。
如果要求室温保持在20°±2℃或20°±3℃，仍可采用上述的控制方式，只需按恒温范围，改变两个电接触式水银温度计的“下限”和“上限”的数值就可以了。
如要用于其他温度范围的控制，则只需选用两个适当刻度的电接触式水银温度计，根据温度要求调整其“下限”和“上限”值，便可以将温度控制在所要求的范围内。（张嘉强）
