光子耦合放大器

利用光耦合的放大器,主要包括三个部分:一个作为光源的激发发光的二极管,一个作为光传导媒质的光管和一个硅光电检波器。

当二极管受输入信号激励时,它放出一种红外光射线,产生与信号电流成比例的光子流。这种光子流经过光管到达检波器进行检波。检波器的输出电流或电压与二极管的输入电流或电压比例。

据报导,放大器光源和检波器之间的电阻可以超过1016欧,电容可以低于0.0001微微法。放大器的带宽从100千赫到1000兆赫。这种放大器的优点是绝缘程度高,输出端的工作状态不影响输入端,克服了阻容耦合和变压器耦合在这方面的缺点。光子耦合放大器可以广泛地应用在振荡器、调制器、倍增器等线中作为绝缘的耦会装置。(初编译)

检查半导体的新方法

为了发现半导体在掺入杂质时扩散层产生的微小缺陷,可采用一种电子束扫描检查法。

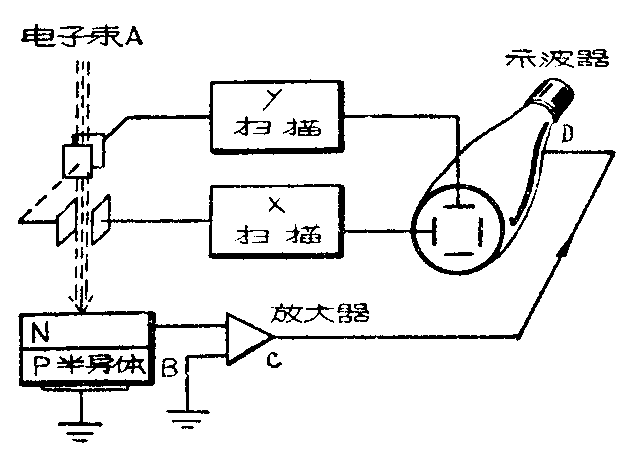

如图所示,电子束通过加有电场的两对极板,对半导体截面进行扫描,产生的电流经过放大接在示波器上。如果半导体扩散层有缺陷时,示波器上的波形便消失了。用这种方法,能检验出10%以上的反常变化。

图1
图1 🔍原图 (624×468)

实验采用的电子束,半径1微米,电流1微安到4毫微安,注入能量4千到5万电子伏特。(光远编译)

莱塞钻头

用莱塞光在坚硬的金属上钻出的孔,直径只有万分之一时。这样小的孔,用肉眼是观察不出来的。在电子计算机内使用的磁性钢线上,要求用低电能钻出许多彼此非常靠近的小孔。如果钻出的孔愈小,则孔与孔间的距离可愈小。利用莱塞钻头能很好地完成这一工作。

用机械设备在金属上钻孔,钻出的孔径只能小至百分之一寸,而且会使金属发热。用电子注虽然可钻出更小的孔,但也会使金属发热。莱塞钻头只需一百万分之一秒的瞬间就可将孔钻好,时间这样短,钻孔周围的物质是来不及发热的,这是莱塞钻头的另一独特的优点。(李元善编译)

红外线莱塞雷达

据报导,用红外线瞄准的莱塞雷达,能以极大的精度跟踪和瞄准空中目标。这种系统包括它动的红外线跟踪器、菜基发射机和光电倍增接收机。莱塞光束发射的偏差在0.01°以内。发射机是脉冲红宝石莱塞,峰值输出为375千瓦;跟踪器是冷却在液体氮中的锑化铟光电二极管。这种系统的精确度为微波跟踪装置的10倍。为了得到较高的信号噪声比,可以用较窄的、更强的莱塞光束(泽仁编译)

电子露点表

这种电子露点表,是利用热电致冷半导体和热敏电阻制成的。由一稳压电源供电而产生的光束,经过一面反射镜到达一个光敏电池。如果反射镜上有露,光束反射后便散乱,因此光敏电池的电流发生变化。利用这种变化可控制用来冷却反射镜的热电微型组件。当有露时,切断致冷装置,当露消除后,光线可以射到光电池上,使致冷装置接通。反射镜表面不断周期地出现有露和没露的情况,同时决不会冷到露点温度以下。这种表可以在它接通之后三秒钟内给出周围的温度,30秒钟以内给出露点温度,精确度可达±0.25℃。(泽仁编译)

新型金属氧化硅晶体管

这种晶体管的型号为95BFY,它的输入电阻力一百万兆欧,远大于通常的晶体管,甚至超过场效应晶体管的输入电阻。在电子仪器、控制电路、计算机、长途通信设备中,这种晶体管可用作高低阻抗变换器或低频放大器。它也适用于逻辑电路。

由于这种晶体管基本上属于多数载流子器件,不受辐射的影响,所以也能用在卫星及其它外层空间设备中。

用它作振荡器时,振荡最高频率可达150兆赫;用作混频器时,变频增益可达20分贝(衬底端用作第二信号端);用作屏极调制的输出级时,在频率达100兆赫时能输出数百毫瓦的功率。它的最适合的用途,是用作开关器,因为它没有偏置电压,在开关频率达100千赫时具有约400欧的接通电阻。此外,它没有蓄电效应,因此作开关用时,开关时间仅与电路的电容和电阻乘积有关。

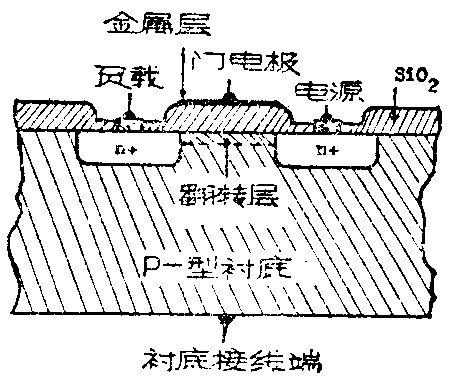

这种晶体管的结构如下图所示。两个相隔很近的n+区(电源和负载)用扩散法形成在P型硅衬底上。在电源和负载之间的衬底上生成一薄层氧化硅,并在这层氧化物上用喷涂法涂上一个铝质电极。

图2
图2 🔍原图 (451×379)

如果在门电极上按正电压,则在衬底表面感应产生负电荷,形成一个n型通道,使电源与负载间连通。如果在电源和负载间接上电压,则电源和负载间的电流可由门电极上所加的电压来控制。(车扁编译)
