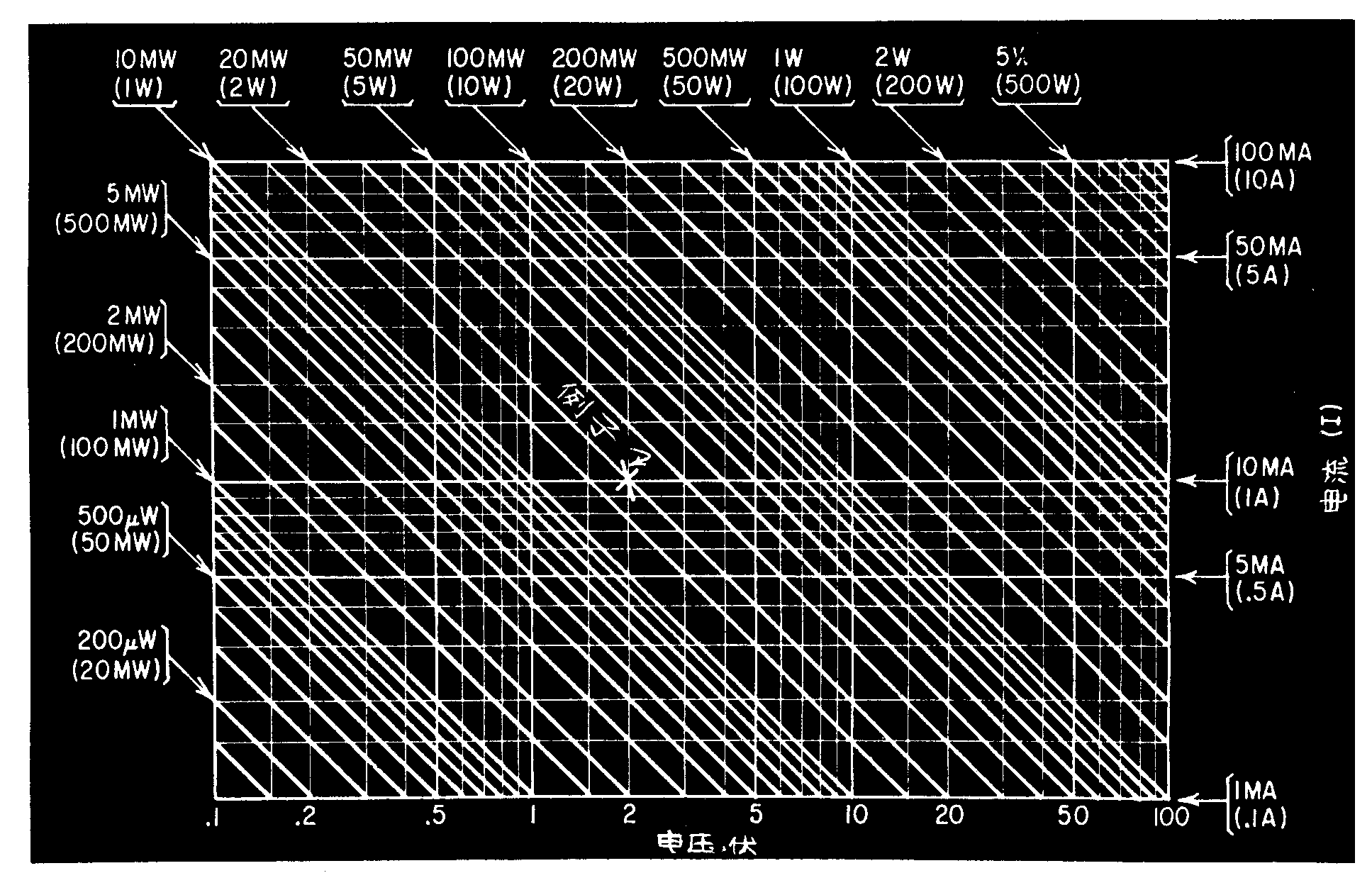

这里介绍一种很简单的计算图，在电流、电压已知的条件下，可以计算出电阻或半导体管的功率消耗；如果已知功率消耗，可以求出各种给定电流时所允许的电压极限值，或者求出各种给定电压时所允许的最大电流。如果保留电流标度，把原来的功率标度换成相应的电压标度（1瓦代表1伏），并把电压标度换成相应的电阻标度（1伏代表1欧），还可以在电流、电压、电阻中已知任两个数量时，求出第三数量使用举例：
例1：已知半导体管的集电极电压为2伏，其时集电极电流为10毫安，求集电极功率消耗。
解：从图表的电流标度上10毫安一点引水平线，与图表下边电压标度上2伏一点引的垂直线相交于一点（见图中×号处），通过这交点的斜线指出功率标度上的20毫瓦，于是我们知道功率消耗是20毫瓦。
例2：假定某半导体管允许集电极消耗功率为20毫瓦，而供给集电极的电压是2伏,需要知道在不超过最大功率消耗极限时的最大集电极电流是多大?
解：在电压标度2伏一点引垂直线，向上与20毫瓦斜线相交于一点(仍是图中×号处），通过交点引水平线到右边电流标度，结果可知电流极限值是10毫安。
总之,如果在电压、电流和功率中，任两数值已知，都可以用这种计算图算出第三个数值。电流的标度有两种可用：一种是从1到100毫安；另一种是100毫安到10安（括号内所注）。功率标度也有两种:一种是100微瓦到10瓦，另一种是从10毫瓦到1000瓦（括号内所注）。注意如电流采用括号内的数值，功率也要相应地采用括号内的数值。
更换标度代表的意义后可进行电流、电压或电阻的计算。
例3：有一个10欧姆的电阻，如已知通过它的电流为1安培，求电阻上的电压降。
解：把底边原来的电压标度换作电阻标度，在10处引一垂直线与右边电流标度上1安（带括号的）处引的水平线相交于一点，通过交点的斜线原来是指出10瓦，现把功率标度换成电压标度，所以应是10伏，结果求出电阻上的电压降是10伏。（蒋泽仁编译自美“无线电电子学”1963年8期）
