我最近装了一架倍压矿石收音机，它的选择性和灵敏度都很好，用的元件不多，电路也简单，所以介绍给大家参考。
由于在调谐回路中采用了双回路大线圈，尽量减少能量损失，加以采用倍压检波电路，所以提高了接收远地电台的能力。另外综合采用了变感（调线圈抽头）和变容（调可变电容器）两种方法调谐,所以选择电台的能力加强了。

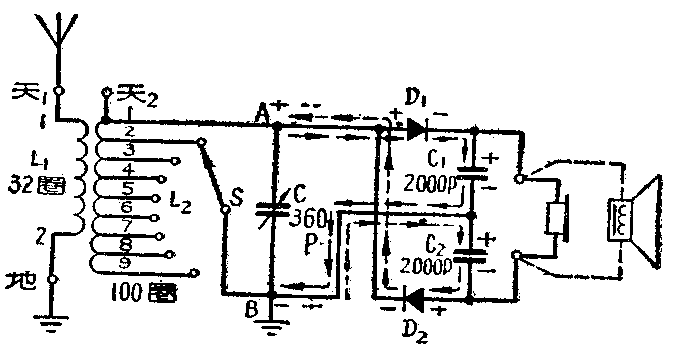

配合着调节S和C，就可以选到需要收听的电台。从C两端取出这个电台的信号电压加到上面一个检波矿石D\(_{1}\)上。这个电压是高频交流电，在它的正半周时，上端A点为正，下端B点为负时，D1就导电，高频电流被检波，检波后得到的低频电流对C\(_{1}\)充电，结果在它上面产生一个电压，上正下负。
当C两端的高频交流电流变到负半周时，下端B点为正，上端A点为负，这时检波矿石D\(_{2}\)导电，检波后的低频电流对C2充电，在它上面产生也是上正下负的电压。
C\(_{1}\)和C2上的电压刚好迭加起来加到耳机或舌簧扬声器两端，电压加了倍，所以这种电路叫倍压的矿石机电路。
电路中D\(_{1}\)、D2是两只矿石，如用半导体二极管，效果会更好些。耳机可以采用2000～4000欧的，或用舌簧扬声器。
线圈L\(_{1}\)和L2用直径1毫米左右的胶皮线或七股直径为0.1毫米的漆包线绞合线，在直径为10厘米的线圈筒上绕制；也可以用单股线绕，不过效率将有所降低。L\(_{1}\)约绕32圈，L2共绕100圈左右，并在25、35、45、55、65、75、85圈处各抽一个头，即图中的2，3……到8有点。L\(_{1}\)和L2相距1厘米左右。
全机装好后，可以接上天、地线和耳机试听，这时戴上耳机，转动可变电容器，可以隐约听到广播声或喀喇声，否则是耳机子有毛病。然后把矿石取下装到调好的矿石机上，调到灵敏点后重新装回到新矿石机上，转动分线器S的滑臂，同时转动可变电容器，就能听到大的广播声。如果用半导体二极管代替矿石，就可省去调矿石的步骤。
如不要求有好的选择性，只要有高的灵敏度，可以把天线接到天\(_{2}\)位置上。 （祝荣申）
